2.9.3. Exemple de contrôle du PID en boucle fermée

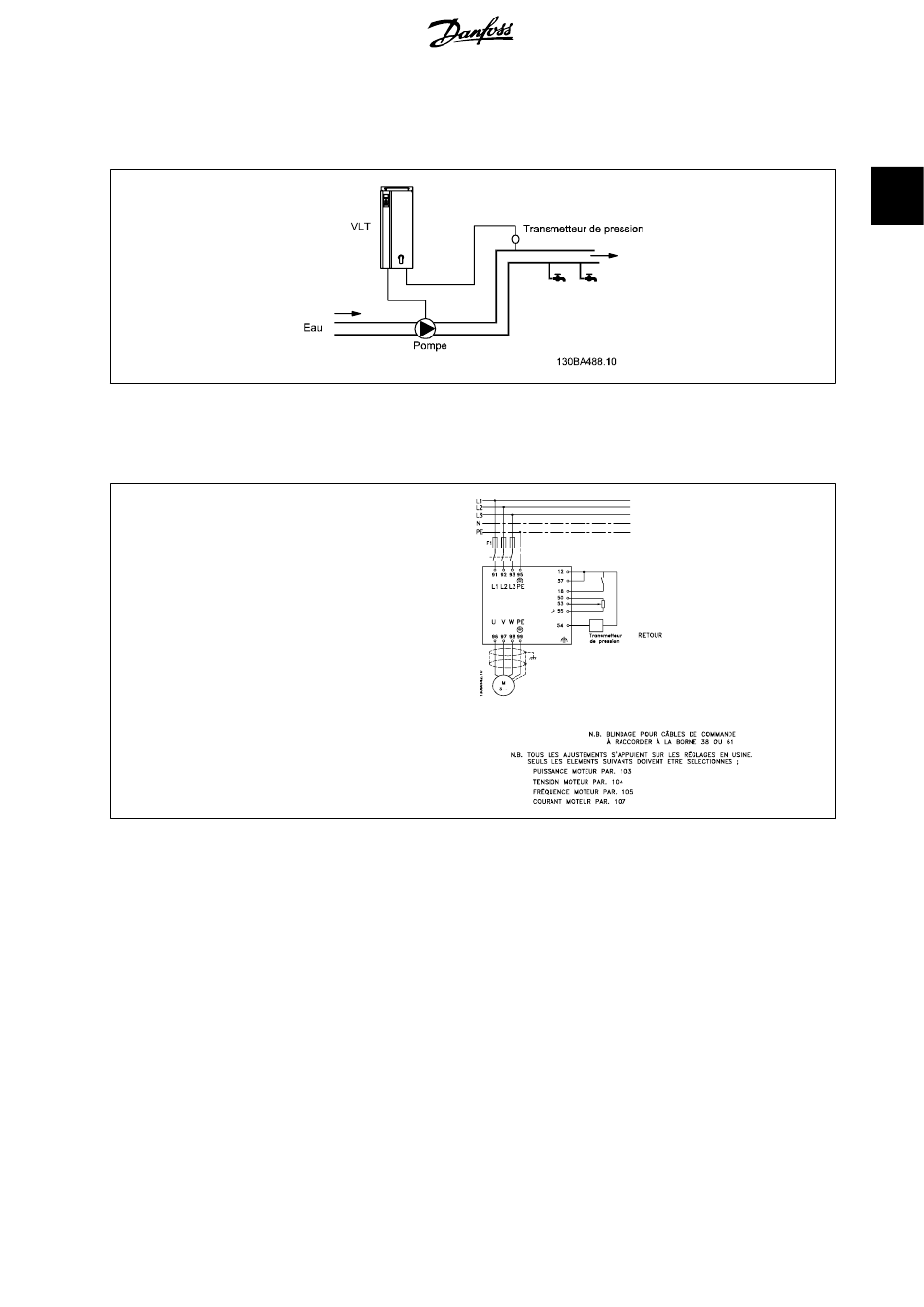

Voici un exemple de contrôle en boucle fermée utilisé dans une application de pompe de surpression :
Dans un système de distribution d'eau, la pression doit pouvoir être maintenue à une valeur constante. La pression souhaitée (point de consigne) est
réglée entre 0 et 10 bar à l'aide du potentiomètre 0-10 V ou peut être définie via un paramètre. Le capteur de pression a une plage de 0 à 10 bar et
utilise un transmetteur à deux fils pour fournir un signal de 4-20 mA. La plage de fréquence de sortie du variateur est 10 à 50 Hz.
1. Démarrage/arrêt via commutateur raccordé entre les bornes 12 (+24
V) et 18.
2. Référence de pression via potentiomètre (0-10 bar, 0-10 V) raccordé
aux bornes 50 (+10 V), 53 (entrée) et 55 (commune).
3. Signal de retour de pression via émetteur (0-10 bar, 4-20 mA) rac-
cordé à la borne 54. Commutateur S202 derrière le panneau de
commande local réglé sur ON (entrée de courant).
®
®
