5. Installation

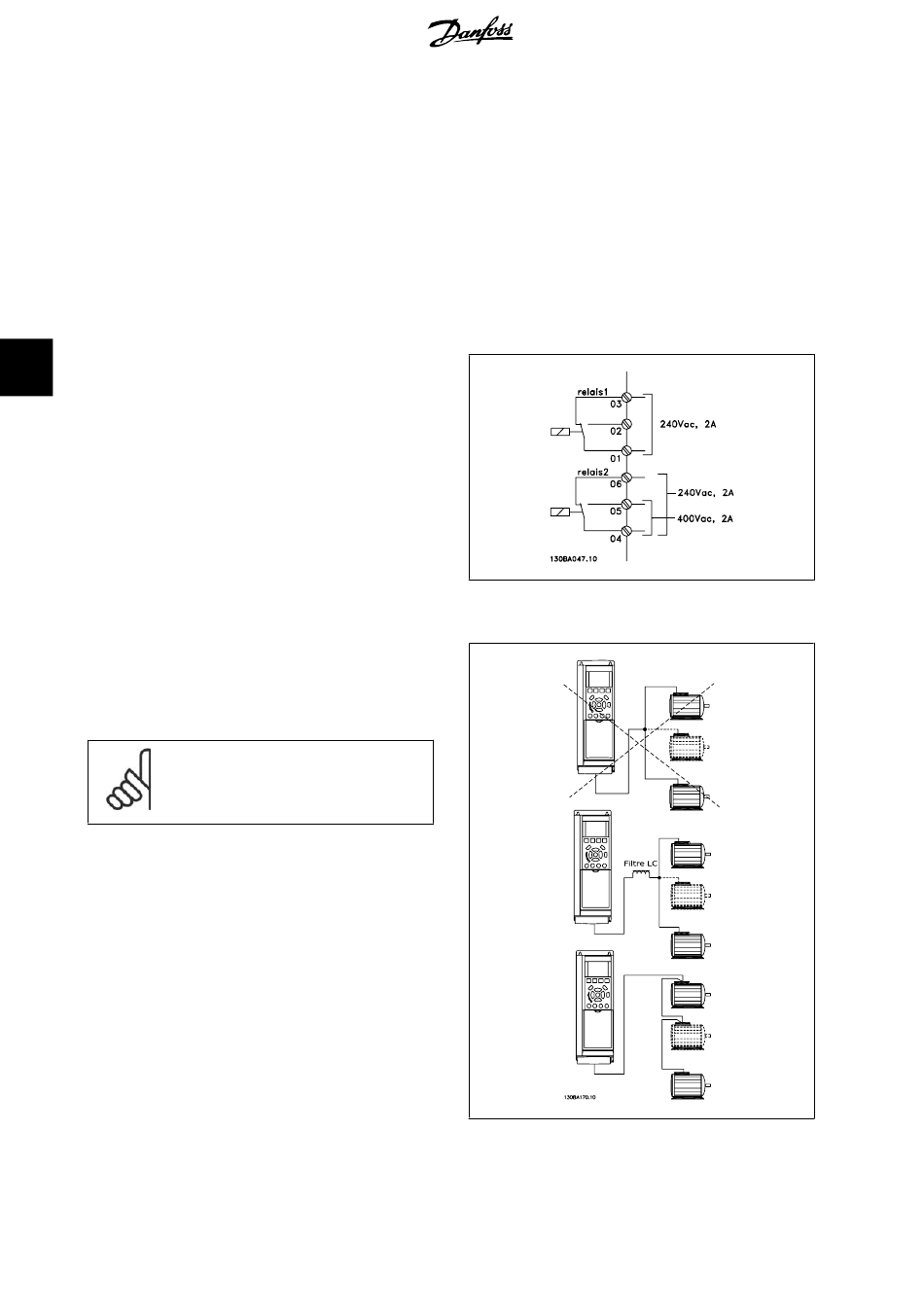

5.5.4. Sortie relais
Relais 1
• Borne 01 : commune
• Borne 02 : normalement ouvert 240 V CA
• Borne 03 : normalement fermé 240 V CA
Relais 2
• Borne 04 : commune
• Borne 05 : normalement ouvert 400 V CA
• Borne 06 : normalement fermé 240 V CA
5
Les relais 1 et 2 sont programmés aux par. 5-40, 5-41 et 5-42.
Relais de sortie complémentaires grâce au module d'options MCB 105.
5.5.5. Raccordement en parallèle des moteurs
Le variateur de fréquence peut commander plusieurs moteurs montés en
parallèle. La valeur du courant total consommé par les moteurs ne doit
pas dépasser la valeur du courant de sortie nominal I
fréquence.
N.B.!
Quand les moteurs sont connectés en parallèle, le par.
1-02
être utilisé.
Des problèmes peuvent survenir au démarrage et à vitesse réduite, si les
dimensions des moteurs sont très différentes, parce que la résistance
ohmique relativement grande dans le stator des petits moteurs entraîne
une tension supérieure au démarrage et à vitesse réduite.
Dans les systèmes comportant des moteurs montés en parallèle, la pro-
tection thermique électronique interne (ETR) du variateur de fréquence
n'est pas utilisable en tant que protection de chaque moteur. Une pro-
tection additionnelle du moteur doit être prévue, p. ex. des thermistances
dans chaque moteur ou dans les relais thermiques individuels. (Les dis-
joncteurs ne représentent pas une protection appropriée.)
