5. Installation
1. Fixer la plaque de connexion à la terre à la base du variateur de fréquence avec les vis et les rondelles du sac d'accessoires.
2. Fixer le câble du moteur aux bornes 96 (U), 97 (V), 98 (W).
3. Raccorder à la mise à la terre (borne 99) de la plaque de connexion à l'aide des vis fournies dans le sac d'accessoires.
4. Insérer les bornes 96 (U), 97 (V), 98 (W) et le câble moteur dans les bornes étiquetées MOTEUR.
5. Fixer le câble blindé à la plaque de connexion à la terre à l'aide des vis et des rondelles fournies dans le sac d'accessoires.

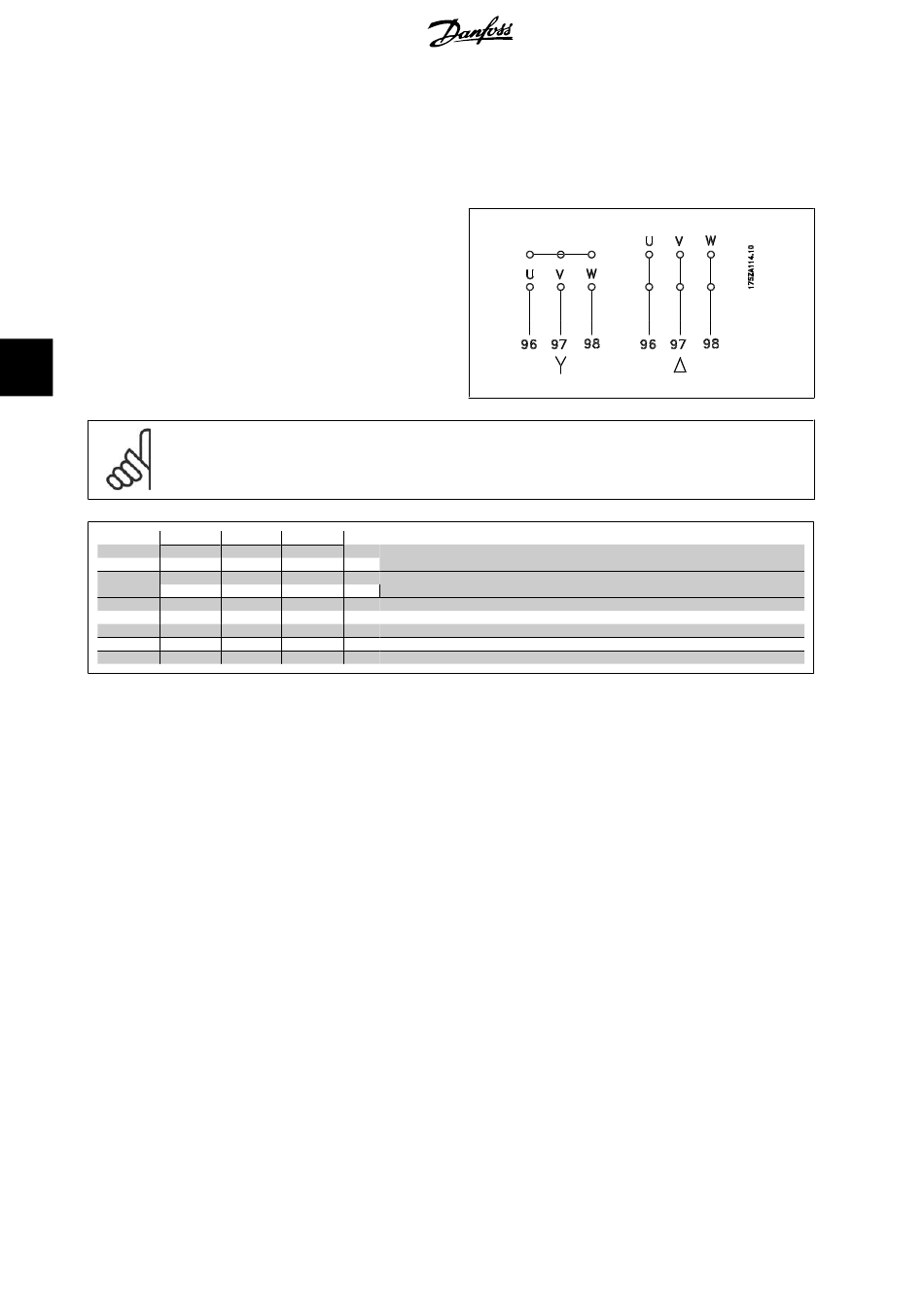

Le variateur de fréquence permet d'utiliser tous les types de moteurs
asynchrones triphasés standard. Les moteurs de petite taille ont généra-
lement une connexion étoile (230/400 V, D/Y). Les moteurs de grande
taille sont montés en triangle (400/600 V, D/Y). Se référer à la plaque
signalétique du moteur pour le mode de raccordement et la tension cor-
rects.
5
N.B.!
Sur les moteurs sans papier d'isolation de phase ou autre renforcement d'isolation convenant à un fonctionnement avec alimentation
de tension (par exemple un variateur de fréquence), placer un filtre sinus à la sortie du variateur de fréquence.
No. 96
U
U1
W2
U1
No. 99
PE
5.2.5. Câbles moteur
Spécifications générales
Voir le chapitre
• Utiliser un câble moteur blindé/armé pour se conformer aux prescriptions d'émissions CEM.
• Garder le câble moteur aussi court que possible pour réduire le niveau sonore et les courants de fuite.
• Relier le blindage du câble moteur à la plaque de connexion à la terre du variateur de fréquence et à l'armoire métallique du moteur.
• Réaliser les connexions du blindage avec la plus grande surface possible (étrier de serrage). Ceci est fait en utilisant les dispositifs d'installation
fournis dans le variateur de fréquence.
• Éviter le montage avec des bouts de blindage torsadés (queues de cochon), ce qui gâcherait les effets du blindage à haute fréquence.
• Si le montage d'un isolateur de moteur ou d'un relais moteur impose une découpe du blindage, le blindage doit être continué avec la plus faible
impédance HF possible.
86
97 98 Tension moteur 0 à 100 %
de la tension secteur.
V W
3 fils hors du moteur
V1 W1
6 fils hors du moteur, connexion en triangle
U2 V2
V1 W1 6 fils hors du moteur, connexion en étoile
U2, V2, W2 à interconnecter séparément
(bloc de bornes optionnel)
Mise à la terre
pour le bon dimensionnement de la section et de la longueur des câbles moteur.
