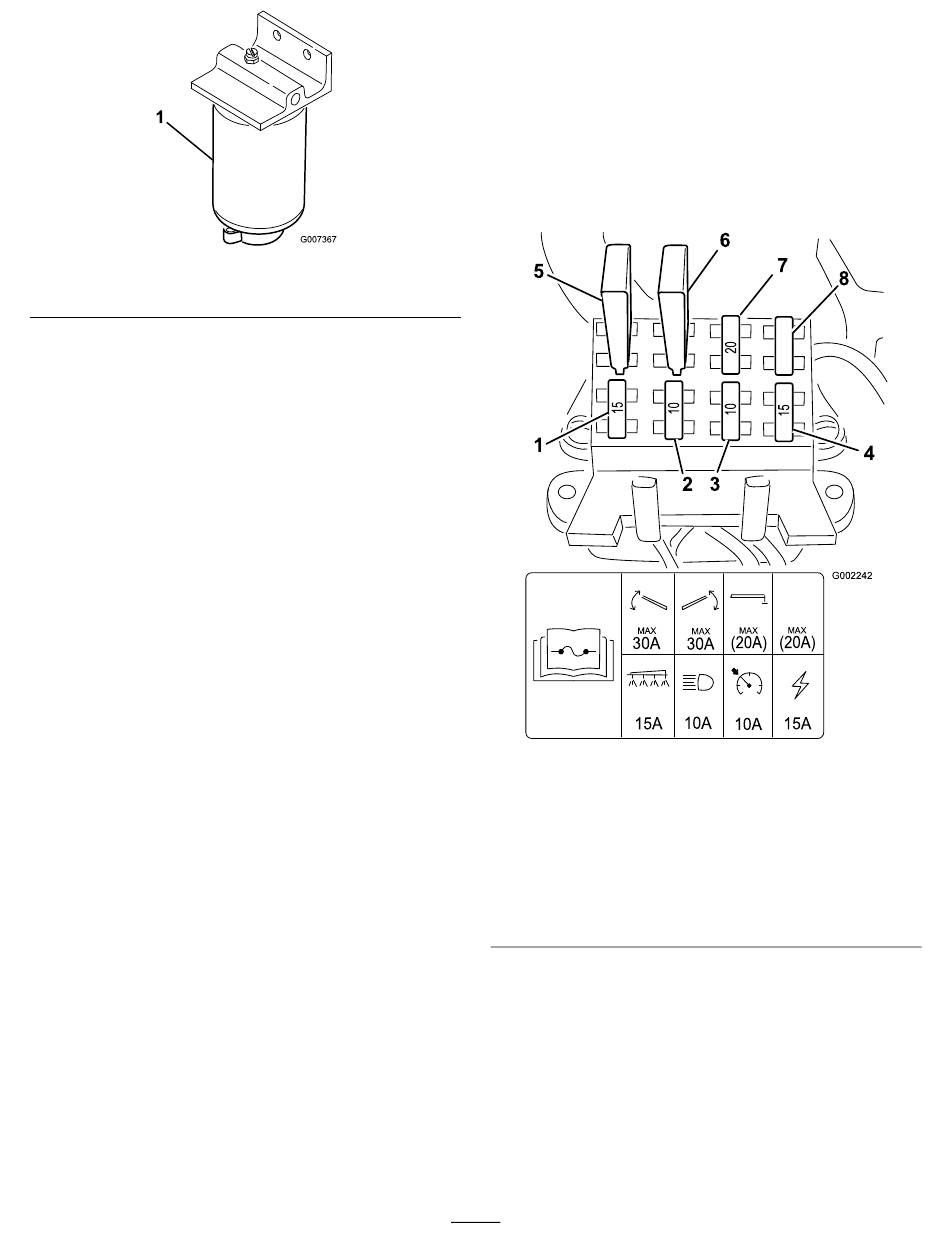

Figure 45
1. Cartouche de filtre à carburant/séparateur d'eau
3. Nettoyez la surface autour des supports de la
cartouche du filtre.
4. Déposez la cartouche et nettoyez la surface de
montage.
5. Lubrifiez le joint de la cartouche avec de l'huile
propre.
6. Installez la cartouche à la main jusqu'à ce que le
joint rejoigne la surface de montage, puis serrez la
cartouche d'un demi tour supplémentaire.
7. Serrez le bouchon de vidange en bas de la cartouche
du filtre.
Remplacement du filtre à carburant à
l'intérieur du réservoir
Périodicité des entretiens: Toutes les 400 heures
1. Serrez le frein de stationnement, arrêtez la pompe,
coupez le moteur et retirez la clé de contact.
2. Après avoir déposé le raccord sortie du réservoir,
desserrez le collier de fixation du flexible au raccord.
3. Montez un raccord de filtre neuf. Contactez le
concessionnaire Toro autorisé le plus proche pour
vous procurer la pièce correcte.
4. Montez le flexible sur les cannelures du nouveau
raccord de filtre et fixez-le avec le collier existant.
5. Montez le raccord de sortie sur le réservoir de
carburant. Poursuivez avec la procédure de Vidange
du réservoir de carburant.
Entretien du système
électrique

Remplacement des fusibles

Le système électrique comprend 7 fusibles et 1
emplacement inoccupé sous le siège du conducteur
(Figure 46).
5
1
MAX
30A
15A
1. Système de pulvérisation
2. Phares
3. Régulateur de vitesse
4. Alimentation
44
6
7
8
2 3
G002242
MAX MAX
MAX
(20A) (20A)
30A
10A
10A 15A
Figure 46
5. Disjoncteur thermique
d'actionneur de rampe
gauche
6. Disjoncteur thermique
d'actionneur de rampe
droite
7. Emplacement libre,
balisage à la mousse
8. Emplacement libre
4
