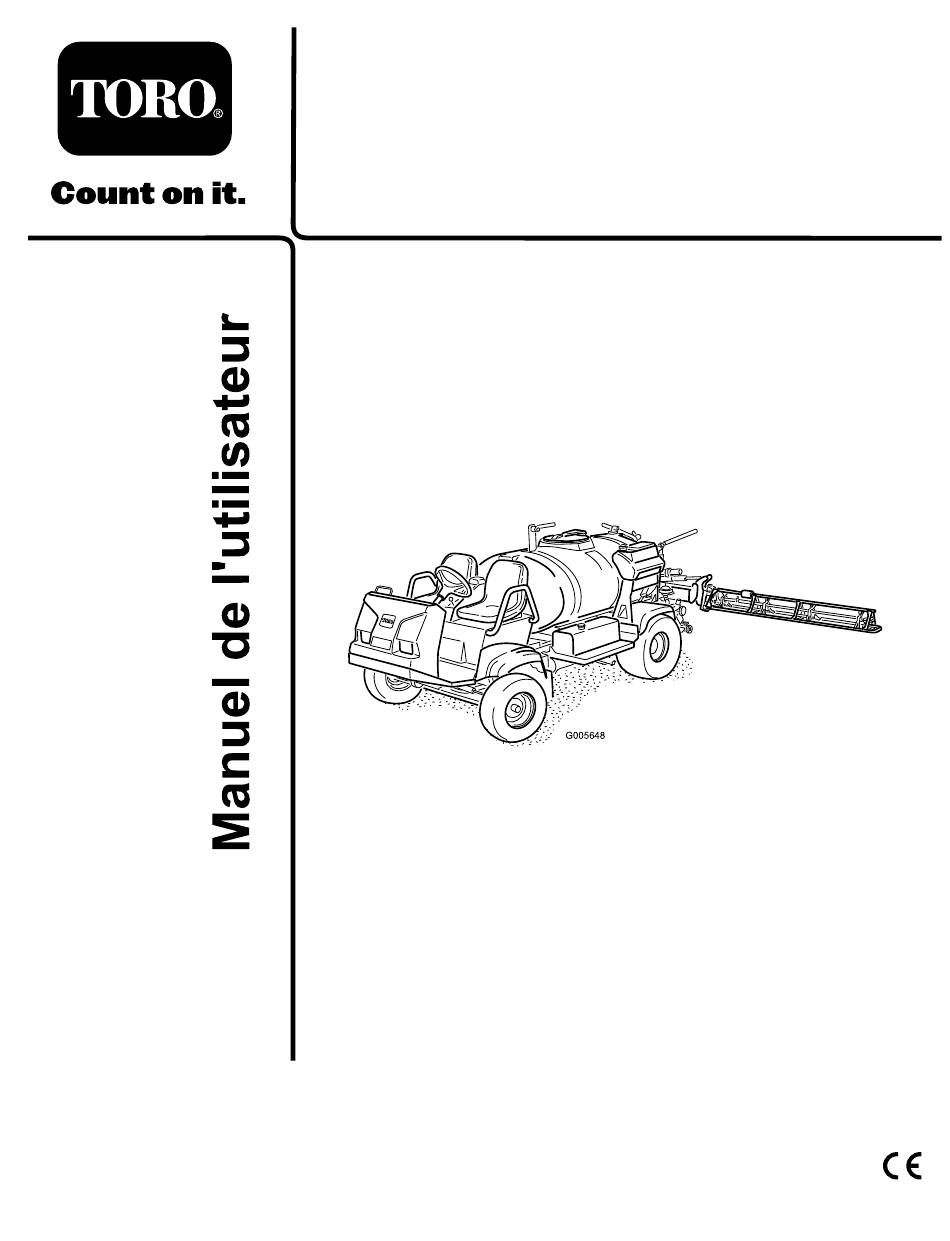

Pulvérisateur de gazon Multi-Pro
5700-D
N° de modèle 41582—N° de série 290001001 et suivants
Form No. 3364-732 Rev A
G005648
Traduction du texte d'origine (FR)
®
