Mise en service
86
Exemple 2 :

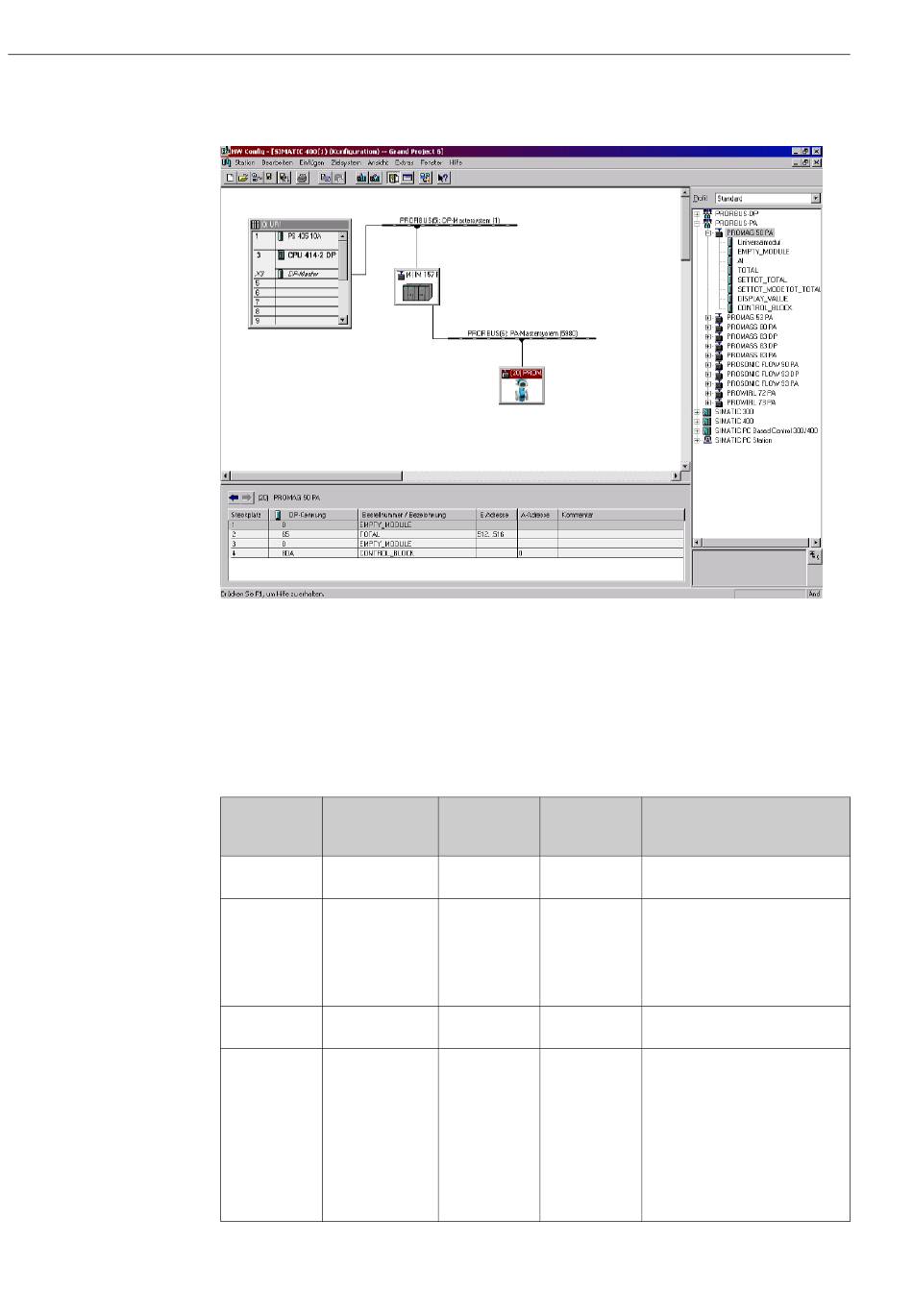

fig. 53: Dans cet exemple de projet les modules non utilisés sont remplacés par le module (EMPTY_MODULE). On
utilise le fichier GSD Promag 50 (fonctionnalité complète) pour PROFIBUS PA.
Avec cette configuration on active le totalisateur (emplacement 2) et la commande (spécifique uti-
lisateur, emplacement 4). Le totalisateur est configuré "sans commande". Il fournit dans cet exem-
ple uniquement la valeur de totalisateur et ne peut être commandé. La remise à zéro ou l'arrêt du
totalisateur ne peuvent être réalisés.
Ordre
emplacement Module
(Slot)
1 EMPTY_MODULE
2 TOTAL
3 EMPTY_MODULE
4 CONTROL_BLOCK
Longueur Longueur
d'octet Données d'octet Données
d'entrée de sortie
– –
5 –
– –
– 1
F06-50xPBxxx-20-xx-xx-xx-001
Description
Emplacement vide
Totalisateur bloc de fonctions
TOTAL
Grandeur de sortie = valeur totalisa-
teur débit volumique
Emplacement vide
Commande fonctions d'appareil
