Montage

!
"
22
3.3 Montage
3.3.1

Montage capteur Promag W

Remarque !
Les vis, joints, écrous etc ne sont pas compris dans la livraison et doivent être fournis par l'utilisateur.
Le capteur est monté entre les brides de la conduite :
• Tenir absolument compte des couples de serrage des vis nécessaires figurant à la page 23 et
suivantes
• Le montage de disques de masse supplémentaires est décrit à la page 23.

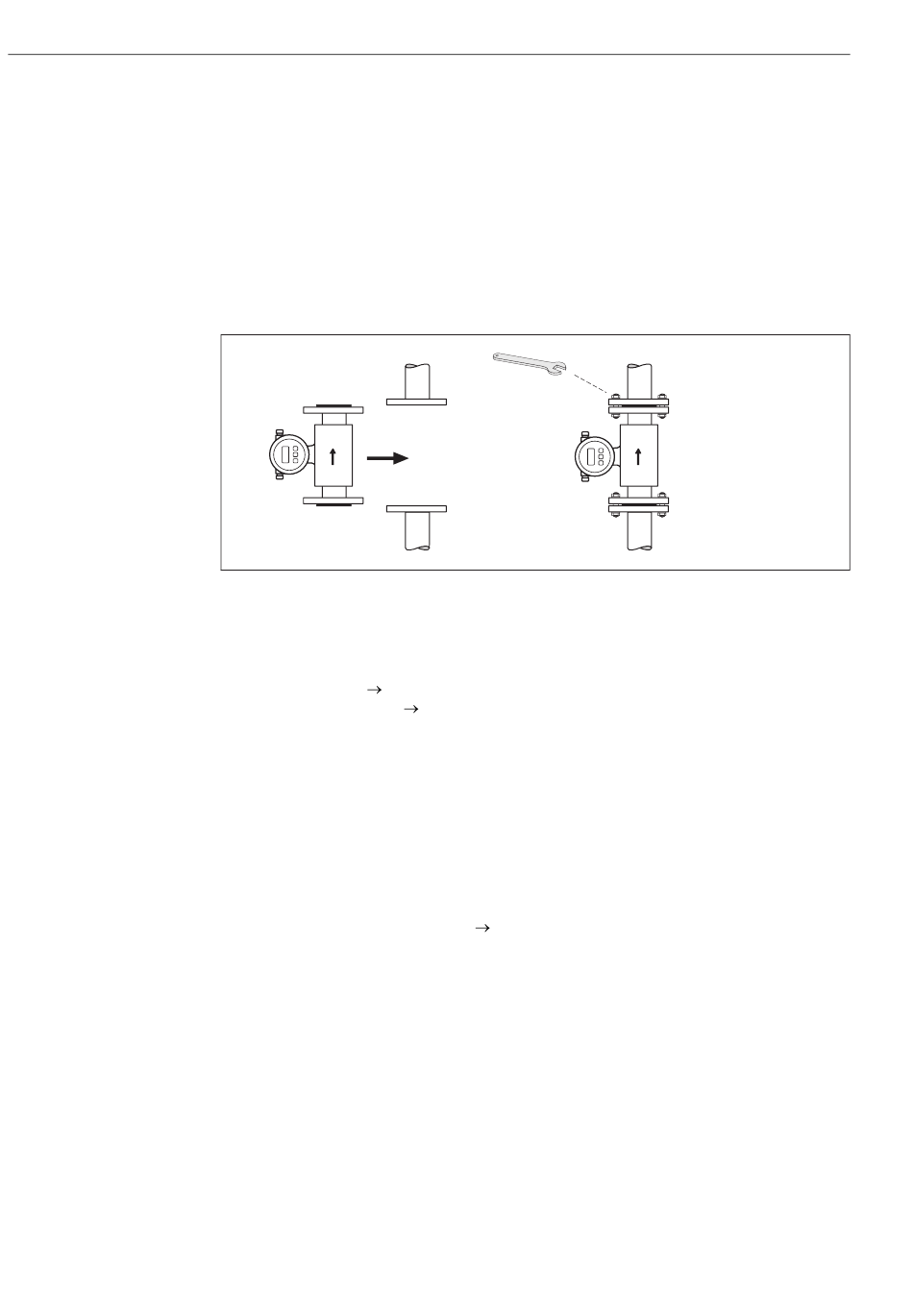

fig. 18: Montage capteur Promag W
Joints
Lors du montage des joints tenir compte des points suivants :
• Revêtement ébonite il faut toujours des joints supplémentaires !
• Revêtement polyuréthane
• Utiliser seulement des joints selon DIN 1514-1 pour les brides DIN.
• Les joints mis en place ne doivent pas entrer dans la section de la conduite.
Attention !
Risque de court-circuit ! Ne pas utiliser de masse d'étanchéité conductrice comme le graphite ! Une
couche conductrice peut se former sur la paroi interne du tube de mesure et court-circuiter le signal
de mesure.
Câble de terre (25...2000)
• Pour la compensation de potentiel il est possible, si nécessaire, de commander des câbles de terre
spéciaux comme pièces de rechange.
• Des informations relatives à la compensation de potentiel et des conseils de montage détaillés pour
les câbles de terre figurent à la voir page 53 et suivantes
Des joints supplémentaires sont recommandés.
page 90.
F06-10Fxxxxx-17-05-xx-xx-000
