Acheminez le tube le long du faisceau de
câblage existant et faites-le passer par
l'ouverture dans la console
Remarque:
L'ouverture de la console se
trouve sous le support du régulateur.

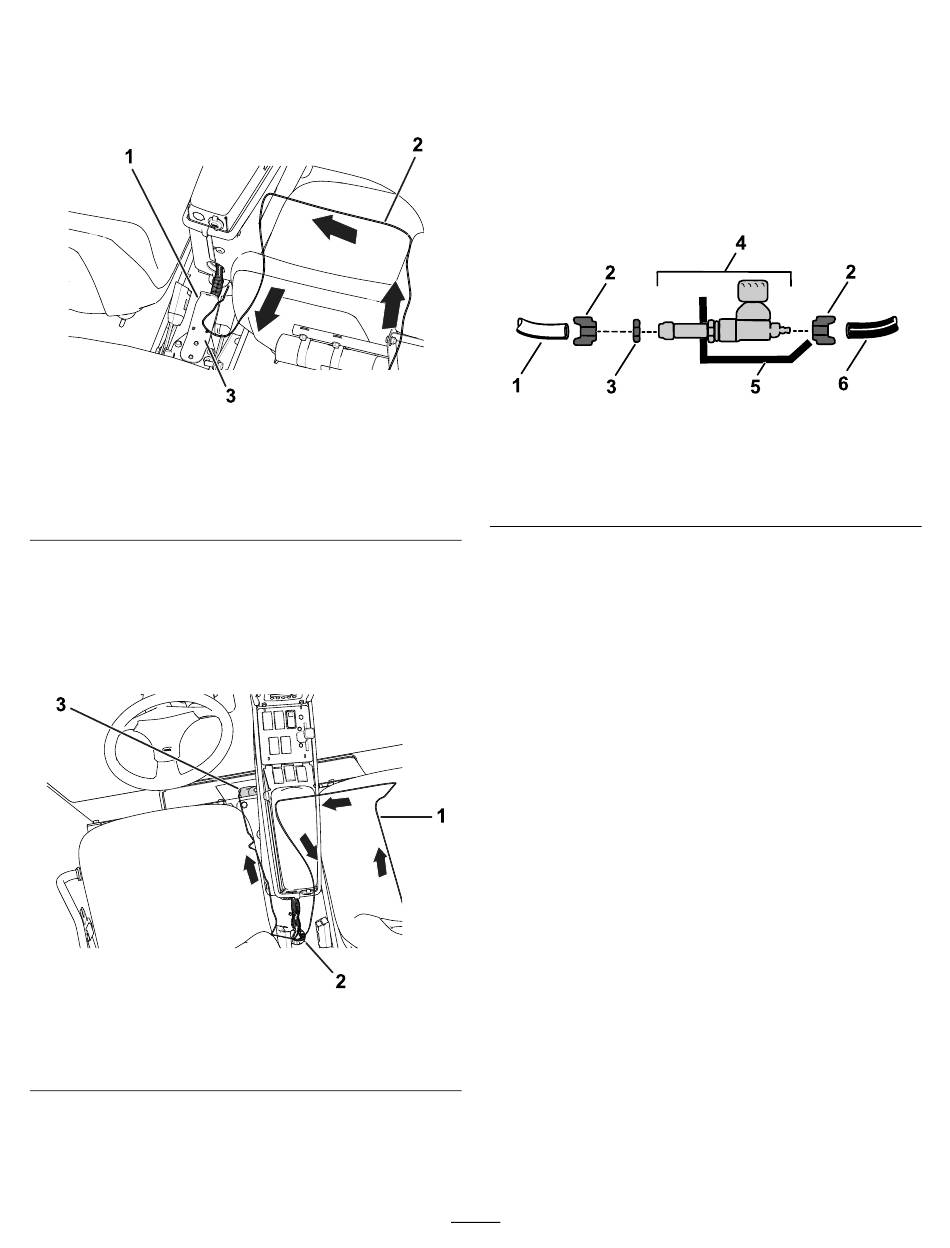

Figure 8
1. Ouverture de la console
(sous le support du
régulateur)
2. Paire de tubes de 14,9 m
•
Pulvérisateurs année-modèle2016 et
suivantes :
Acheminez le tube le long du faisceau de
câblage existant et faites-le passer par
l'ouverture dans la console jusqu'à l'avant de
la base du siège
Figure 9
1. Paire de tubes de 14,9 m
2. Ouverture de la console
4. Attachez les tubes au faisceau de câblage
existant avec des serre-câbles
Figure 9).
(Figure 8).
3. Support de régulateur
(Figure 9).
3. Support de régulateur
(Figure 8 ou
Montage des tubes de régulation
de densité et du régulateur de
mousse
Pulvérisateurs Multi Pro série 5000
1. Desserrez et retirez les écrous à compression
sur le corps du régulateur
Remarque:
de côté.
g206083
1. Tube blanc
2. Écrou à compression
3. Écrou de blocage
2. Desserrez et retirez l'écrou de blocage du
régulateur
Remarque:
3. Fixez le régulateur sur son support à l'aide
de l'écrou de blocage que vous avez retiré
précédemment
4. Insérez le tube bleu et le tube blanc dans l'écrou
à compression
5. Fixez les tubes bleu et blanc en vissant l'écrou à
compression sur le régulateur
6. Apposez l'autocollant à l'emplacement indiqué
à la Figure 11
g206084
7
(Figure
Mettez-les écrous à compression
Figure 10
4. Corps du régulateur
5. Support de régulateur
6. Tube bleu
(Figure 10).
Mettez l'écrou de blocage de côté.
(Figure 10).
(Figure 10).
(Figure
ou la Figure 12.
10).
g206568
