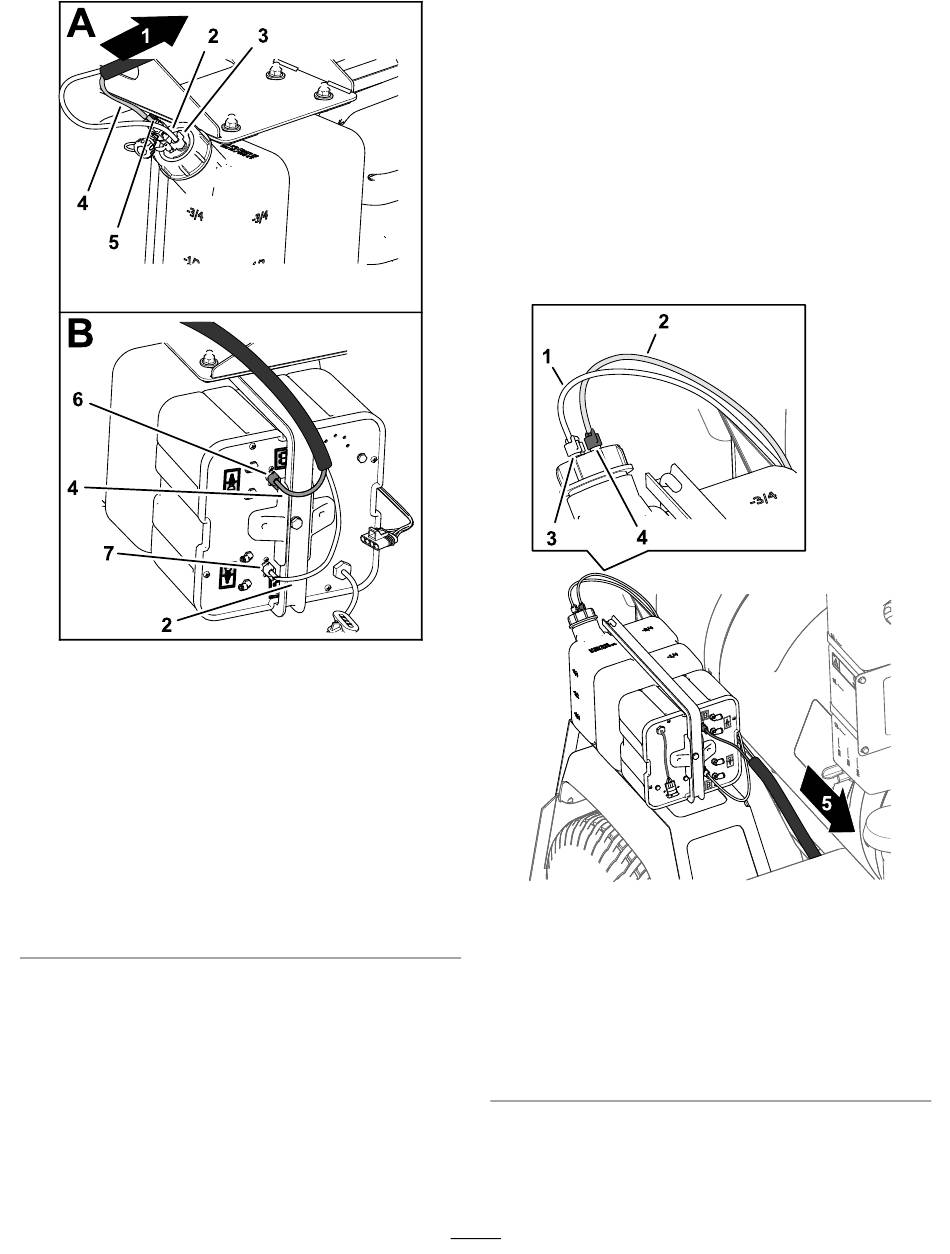

Figure 3
Pulvérisateur Multi Pro WM montré ; pulvérisateur Multi
Pro 1750 similaire
1. Vers le compresseur
2. Tube transparent – tube
de boucle de 92 cm entre
compresseur et réservoir
3. Écrou à compression
blanc – bouchon
4. Tube bleu – tube de
boucle de 92 cm entre
compresseur et réservoir
2. Retirez l'écrou à compression blanc et vissez-le
sur le tube transparent
3. Branchez le tube transparent muni de l'écrou
à compression blanc au raccord sur le côté du
compresseur, et serrez l'écrou à compression à
la main (Figure 3).
4. Retirez l'écrou à compression bleu du raccord
sur le côté du compresseur
5. Montez le tube bleu muni de l'écrou à
compression bleu sur le raccord sur le côté du
g206595
5. Régulateur monté sur
bouchon
6. Écrou à compression (bleu
– raccord de compresseur)
7. Écrou à compression
(blanc – raccord de
compresseur)
(Figure 3).
(Figure 3).
compresseur, et serrez l'écrou à compression à
la main (Figure
Branchement du tube de boucle et
des tubes de régulation de densité
de la mousse sur le réservoir et le
compresseur
Pulvérisateurs Multi Pro série 5800
1. Retirez l'écrou à compression blanc
4) du raccord sur le bouchon du réservoir et
vissez-le sur le tube transparent de 92 cm.
1. Tube transparent de 92 cm 4. Écrou à compression (bleu
2. Tube transparent – tubes
de régulation de densité
de la mousse (4,9 m)
3. Écrou à compression
(blanc – raccord de
bouchon)
2. Branchez le tube transparent muni de l'écrou à
compression blanc au raccord sur le bouchon
du réservoir et serrez l'écrou à compression à
la main (Figure
5
3).
(Figure
Figure 4
– raccord de bouchon)
5. Avant de la machine
4).
g196138
