3. Déposez l'écrou à compression bleu du raccord
sur le bouchon du réservoir raccordé au tube
filtrant bleu à l'intérieur du réservoir
4. Installez le régulateur monté sur le bouchon et
le joint sur le raccord du bouchon du réservoir,
et positionnez le régulateur comme montré à la
Figure 1.
Montage de la canalisation de
boucle sur le réservoir
Systèmes de pulvérisation Multi Pro série
1750 et WM (Workman)
1. Assemblez l'écrou à compression bleu
2) que vous avez retiré à l'opération
Montage du régulateur de mousse (page 3)
le tube bleu de la canalisation de boucle entre
le compresseur et le réservoir que vous avez
coupée 2 Préparation de la canalisation (page
2).

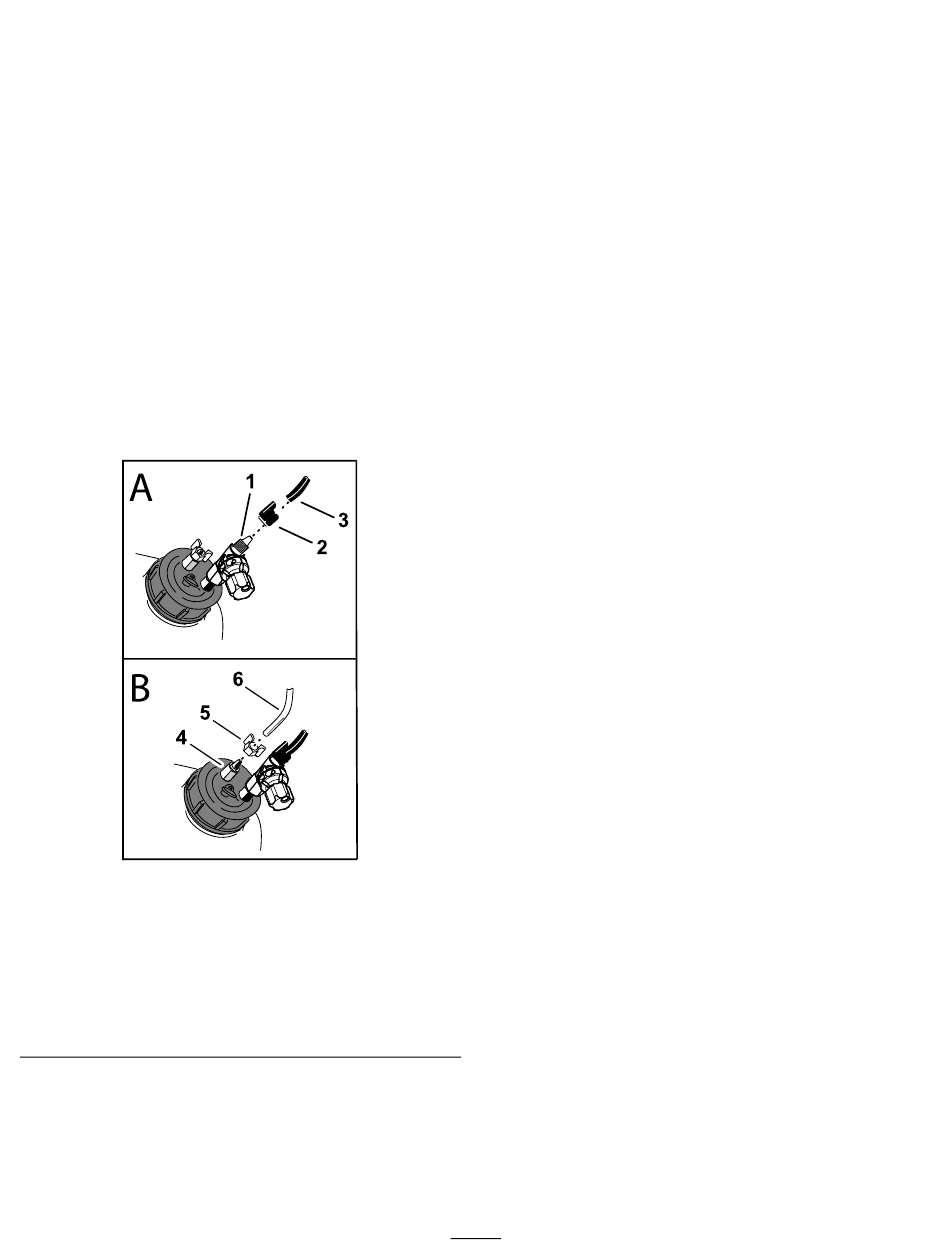

1. Raccord (régulateur monté
sur le bouchon)
2. Écrou à compression bleu
3. Tube bleu (canalisation de
boucle de compresseur à
réservoir)
2. Insérez le tube bleu muni de l'écrou bleu dans le
raccord du régulateur monté sur le bouchon et
serrez l'écrou à compression à la main
2).
3. Vissez le bouchon sur le goulot du réservoir.
(Figure
3
Figure 2
4. Raccord sur le bouchon
de réservoir
5. Écrou à compression
blanc
6. Tube blanc (canalisation
de boucle de compresseur
à réservoir)
4. Retirez l'écrou à compression blanc du raccord
sur le réservoir de carburant
1).
5. Placez l'écrou à compression blanc sur le
tube transparent de la canalisation entre le
compresseur et le réservoir
6. Insérez le tube transparent muni de l'écrou blanc
dans le raccord sur le bouchon et serrez l'écrou
à compression à la main.
Montage de la canalisation
de boucle du réservoir sur le
compresseur
(Figure
Systèmes de pulvérisation Multi Pro série
de
1750 et WM (Workman)
sur
1. Acheminez les tubes de boucle de 92 cm entre
le compresseur et le réservoir du bouchon
aux écrous à compression sur le côté du
compresseur
g206581
(Figure
4
(Figure
(Figure
(Figure 3).
2).
2).
