4
Insertion des consommables
4.1.2
Positionner le rouleau d'étiquettes sur le support de rouleau
Attention!
!
Pour garantir le bon maintien des étiquettes, il est souhaitable de conserver les rouleaux dans leur
emballage d'origine dans un endroit pas trop chaud et non soumis à de fortes variations de température ;
ne pas toucher le coté inférieur de la tête avec les doigts ou avec des objets pointus.
Ne retirer les rouleaux de leur emballage qu'au moment de leur utilisation, et ne pas exposer le matériel
à l'humidité sur une trop longue période.
9
8
7
6

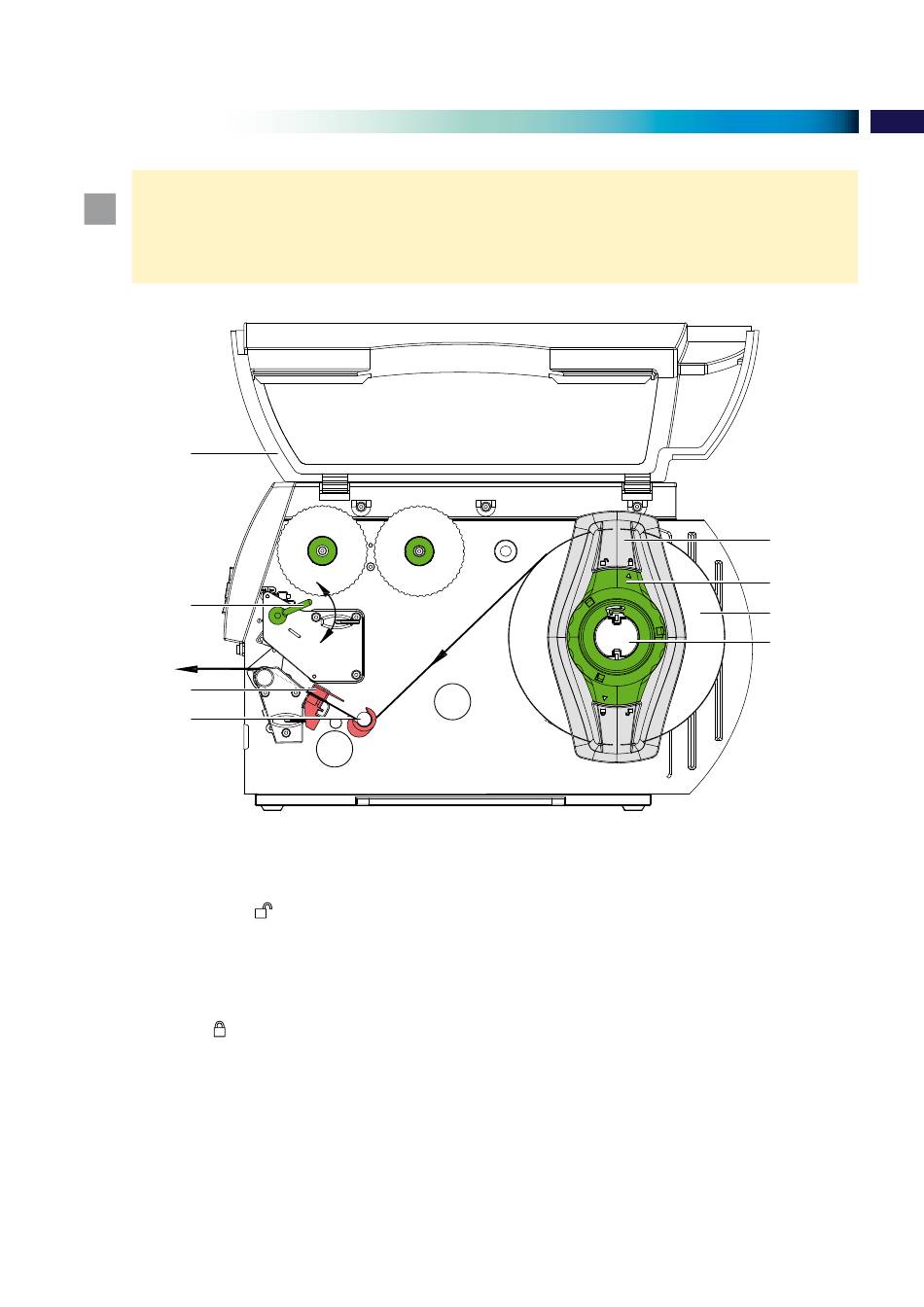

Figure 10 Insérer le rouleau d'étiquettes
1. Ouvrir le capot (9).
2. Tourner la bague d'arrêt (2) dans le sens contraire des aiguilles d'une montre de sorte que la flèche soit dirigée
vers le symbole
3. Extraire le margeur (1) du support de rouleau (4).
4. Glisser le rouleau (3) sur les adaptateurs ( 4.1.1 à la page 12) de telle façon que la face à imprimer soit en
haut.; démonter les adaptateurs pour les rouleau d'étiquettes de diamètre de mandrin < 75 mm
5. Glisser le margeur (1) sur le support (4) jusqu'à buter contre le rouleau (3).
6. Tourner la bague d'arrêt (2) dans le sens des aiguilles d'une montre de sorte que la flèche soit dirigée vers le
symbole
et bloquer ainsi le margeur (1) sur le support (4).
4.1.3
Insérer la bande d'étiquettes sous la tête d'impression
1. Tourner le levier (8) dans le sens contraire des aiguilles d'une montre pour soulever la tête d'impression.
2. Pousser la bague d'arrêt entièrement vers l'extérieur sur l'axe (6).
3. Placer la bande sous l'axe (6) grâce à la cellule de détection d'étiquettes (7) de façon à ce qu'elle quitte le
mécanisme d'impression entre la tête d'impression et le rouleau d'impression.
4. Pousser la bague d'arrêt rouge sur l'axe (6) contre le bord externe de la bande d'étiquettes.
et débloquer ainsi le margeur (1).
13
1
2
3
4
