Insertion des consommables
4.1
Insérer les étiquettes
4.1.1
Démonter et installer les adaptateurs de mandrin
Afin de mieux guider le rouleau d'étiquette, des adaptateurs de mandrin pour les rouleaux ayant un diamètre de
mandrin ≥ 75 mm sont montés sur le support de rouleau.
En cas de diamètre de mandrin réduit, démonter l'adaptateur de mandrin.

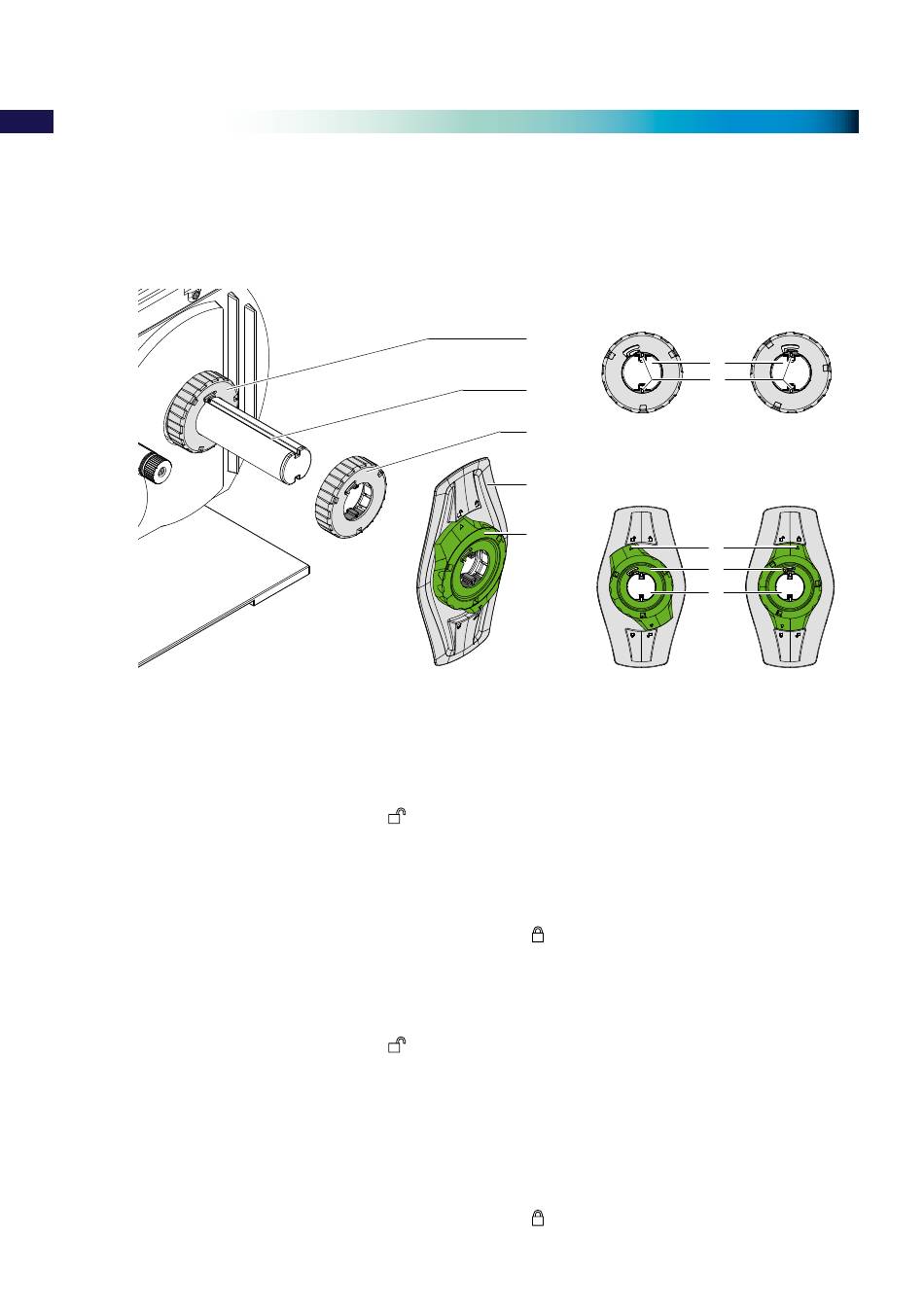

Figure 7 Adaptateur de mandrin et margeur
Démonter l'adaptateur
1. Ouvrir le capot.
2. Tourner la bague d'arrêt (5) du margeur (4) dans le sens contraire des aiguilles d'une montre de sorte que la
flèche (7) soit dirigée vers le symbole
3. Extraire le margeur (4) du support de rouleau (2).
4. Tourner les bagues d'arrêt sur les adaptateurs (1,3) dans le sens contraire des aiguilles d'une montre et desserrer
ainsi l'adaptateur.
5. Extraire les adaptateurs (1,3) du support de rouleau (2).
6. Glisser le margeur (4) sur le support de rouleau (2), tourner la bague d'arrêt (5) dans le sens des aiguilles d'une
montre de sorte que la flèche (7) soit dirigée vers le symbole
Installer l'adaptateur de mandrin
1. Ouvrir le capot.
2. Tourner la bague d'arrêt (5) du margeur (4) dans le sens contraire des aiguilles d'une montre de sorte que la
flèche (7) soit dirigée vers le symbole
3. Extraire le margeur (4) du support de rouleau (2).
4. Ajuster l'adaptateur de mandrin (1,3) avec les ergots de guidage (6) vers les rainures du support de rouleau (2) et
le glisser sur le support de rouleau.
5. Pousser le premier adaptateur de mandrin (1) jusqu'à buter contre le boîtier et le bloquer en tournant la bague
d'arrêt dans le sens des aiguilles d'une montre.
6. Ajuster le deuxième adaptateur de mandrin (3) en fonction de la largeur de rouleau et le bloquer en tournant la
bague d'arrêt dans le sens des aiguilles d'une montre.
7. Glisser le margeur (4) sur le support de rouleau (2), tourner la bague d'arrêt (5) dans le sens des aiguilles d'une
montre de sorte que la flèche (7) soit dirigée vers le symbole
1
2
Figure 8 Adaptateur de mandrin débloqué
3
4
5
Figure 9 Margeur débloqué (à gauche)
et débloquer ainsi le margeur.
et bloquer ainsi le margeur (4).
et débloquer ainsi le margeur.
et bloquer ainsi le margeur (4).
2
6
(à gauche) et bloqué (à droite)
7
5
2
et bloqué (à droite)
