14 4 Insertion des consommables
4.1.4 Réglage de la cellule de détection d'étiquettes
Attention!
!
Le réglage du détecteur de relèvement des étiquettes est indispensable pour obtenir un avancement
correct du matériel d'impression.

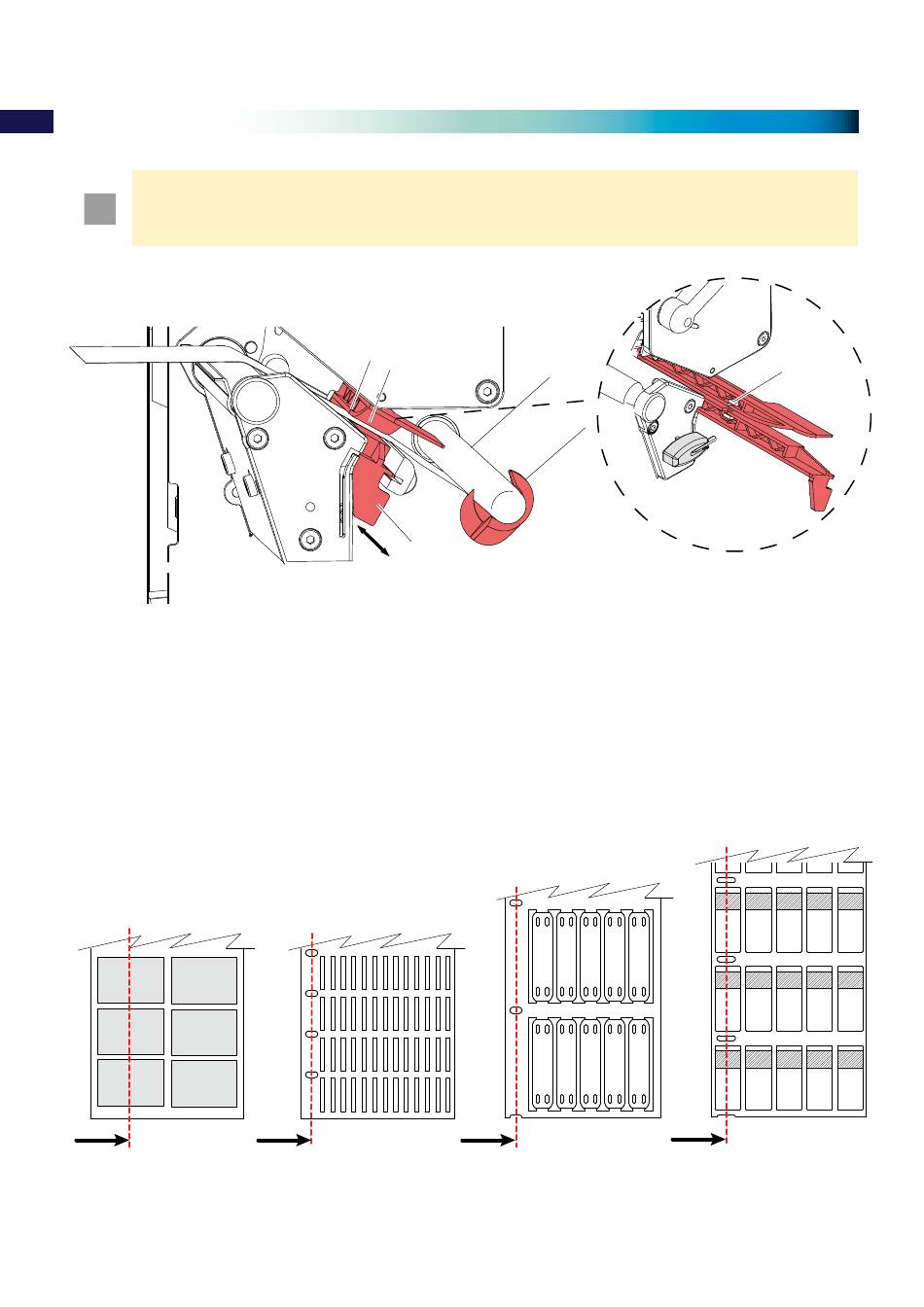

Figure 11
La cellule de détection d'étiquettes (2) peut être déplacée perpendiculairement au sens de marche du papier
pour s'adapter à la matière. Le capteur (1) de la cellule de détection d'étiquettes est visible de devant à travers le
mécanisme d'impression et est signalé par une encoche dans le support de la cellule de détection d'étiquettes.
 Positionner la cellule de détection d'étiquettes avec la manette (3) de façon à ce que le capteur (1) puisse repérer
l'intervalle entre les étiquettes, une marque noire ou une découpe.
Dans les figures 12 et 13 sont indiqués certains exemples qui montrent le correct positionnement du capteur (1)
selon la typologie du matériel à imprimer.
TTL.....
POSITIONNEMENT
DU CAPTEUR
Figure 12
(*) Certaines versions des étiquettes pour câbles KM-ROLL sont équipées d'une ligne transversale au lieu du slot latéral en ce cas positionner
le détecteur centralement sur un signe câble.
TTF...
1
Réglage de la cellule de détection d'étiquettes
TPM-ROLL.....
POSITIONNEMENT
DU CAPTEUR
Exemples de bon positionnement du capteur
2
3
ETF-ROLL.....
POSITIONNEMENT
DU CAPTEUR
STRIP-ROLL...
1
KM-ROLL..... (*)
POSITIONNEMENT
DU CAPTEUR
TTL....
