24 7 Etiquettes / support continu
7.2

Cotes

Cellule par transparence &
Tête d'impression
Arête de pré-décollement
Arête d'arrachage

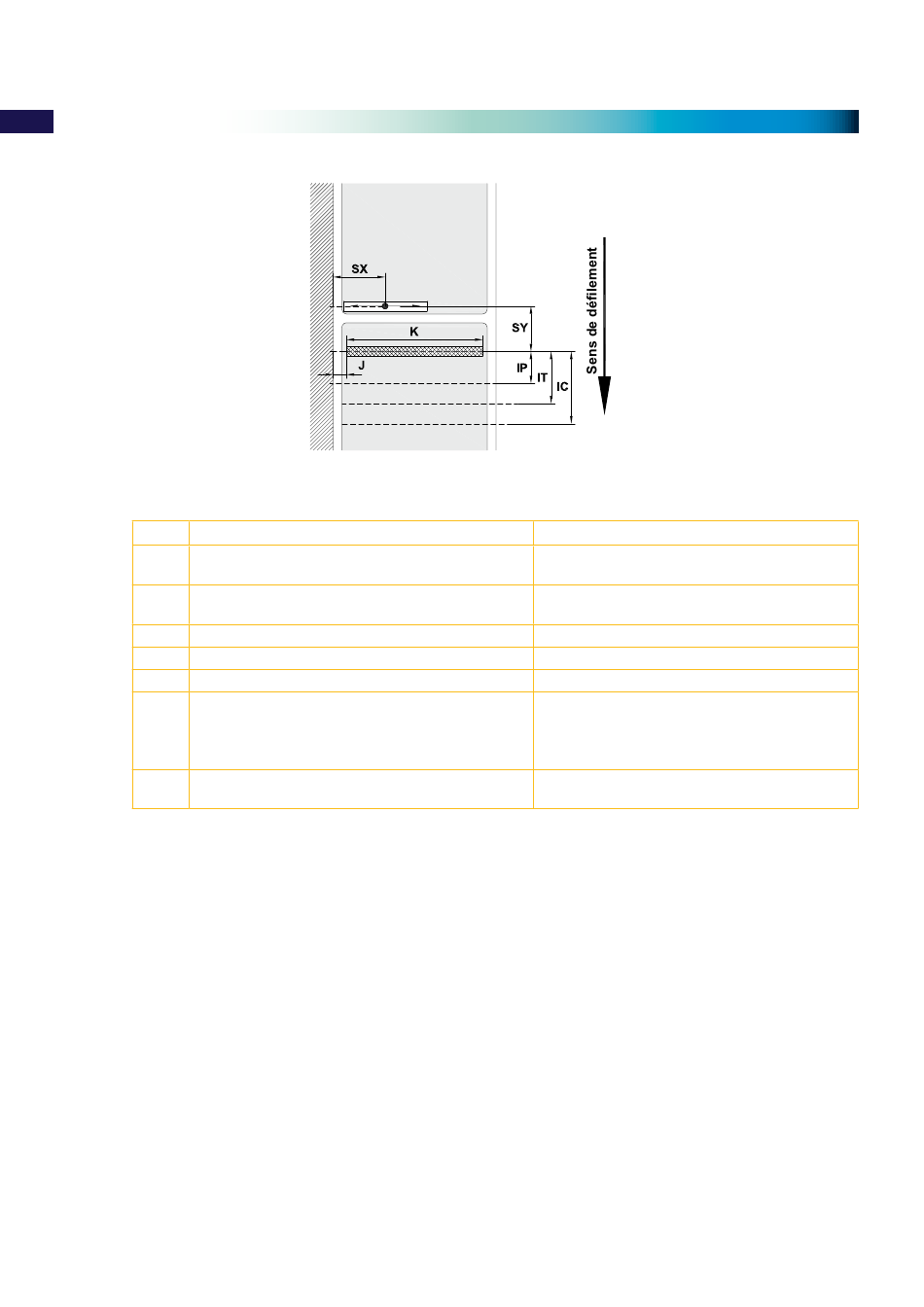

Figure 19
Repère Désignation
IP Distance ligne d'impression - arête de
pré-décollement
IC Distance ligne d'impression - arête de coupe du
massicot
IT Distance ligne d'impression - arête d'arrachage
J Distance 1er point d'impression - bord du papier
K Largeur d'impression avec tête d'impression 300 ppp
SX Distance cellule par transparence / réflexe -
bord du papier, c'est-à-dire distance admissible entre
les marques noires ou les perforations et le bord
SY Distance cellule par transparence / réflexe -
ligne d'impression
Tableau 9 Cotes
réflexe
Arête de coupe
Cotes
Dimensions en mm
13,5
18,8
13,5
2
105,6
5 - 53
46,0
