4.7.1) Positionnement des cartes sur le plateau d'interface MG2-PLT

Les cartes qui s'impriment avec le plateau MG2-PLT disposent de deux trous qui permettent un positionnement correct et
univoque sur les plateaux eux-mêmes. Pour le positionnement de ces cartes sur le plateau d'interface, il suffi t:
– D'appuyer sur le bouton (4) pour la sortie du chariot déjà muni de plateau (cf. § 4.7).
– Positionner manuellement la carte en insérant les trous à fond dans les chevilles qui se trouvent sur le plateau; le côté à
imprimer devra être tourné vers le haut (Réf. à FIG. B et C).
La carte, une fois chargée, devra être plane et sans angles, arêtes pliées ou soulevées; ceci permettra un appui correct
de la tête en phase d'impression.

4.7.2) Positionnement des cartes sur les autres plateaux d'interface

Pour positionner les cartes il suffi ra:
– D'appuyer sur le bouton (4) pour la sortie du chariot déjà pourvu de plateau (cf. § 4.7).
– D'appuyer manuellement la carte de façon à en bloquer le mouvement; les références en relief sous la carte devraient
coïncider avec les trous qui se trouvent sur le plateau et les extrémités latérales devraient être tournées vers l'intérieur de
l'imprimante (Réf. à FIG. B et C).

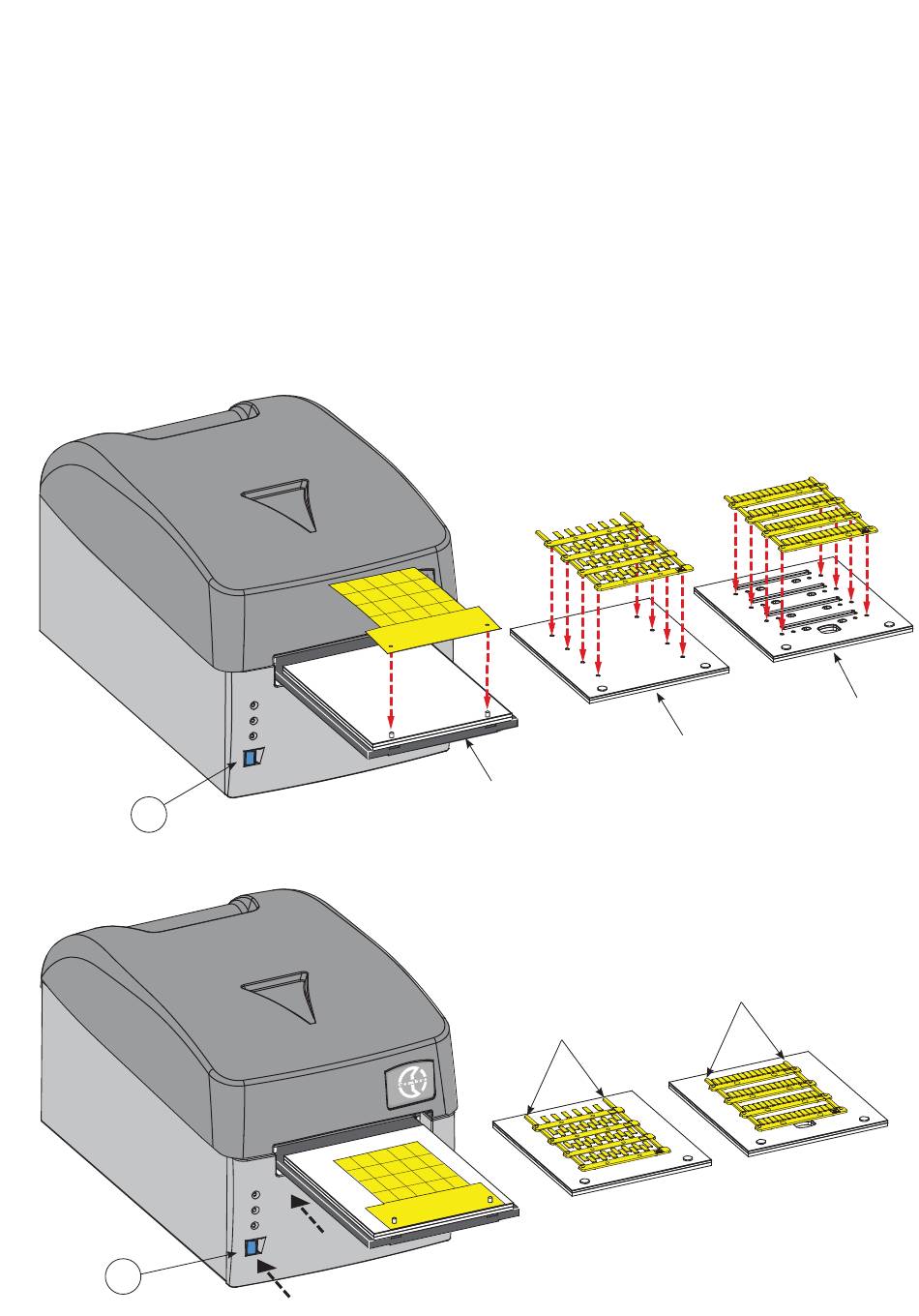

FIG. B
4
FIG. C
4
Plateau
d'interface
MG2-PLT
Extrémités latérales
tournées vers l'intérieur
de l'imprimante
