6. Mise en service, exploitation
6.2 Raccordement électrique
L'instrument doit être mis à la terre par le raccord process !
■
L'alimentation d'un pressostat doit être faite par un circuit électrique limité en énergie en accord avec
■
la Section 9.3 de UL/EN/IEC 61010-1, ou un LPS à UL/EN/IEC 60950-1, ou Class 2 en accord avec
UL1310/UL1585 (NEC ou CEC). L'alimentation doit être capable de fonctionner au-dessus de 2.000
m dans le cas où le pressostat serait utilisé à cette altitude.
Protéger les départs de câble contre la pénétration d'humidité.
■

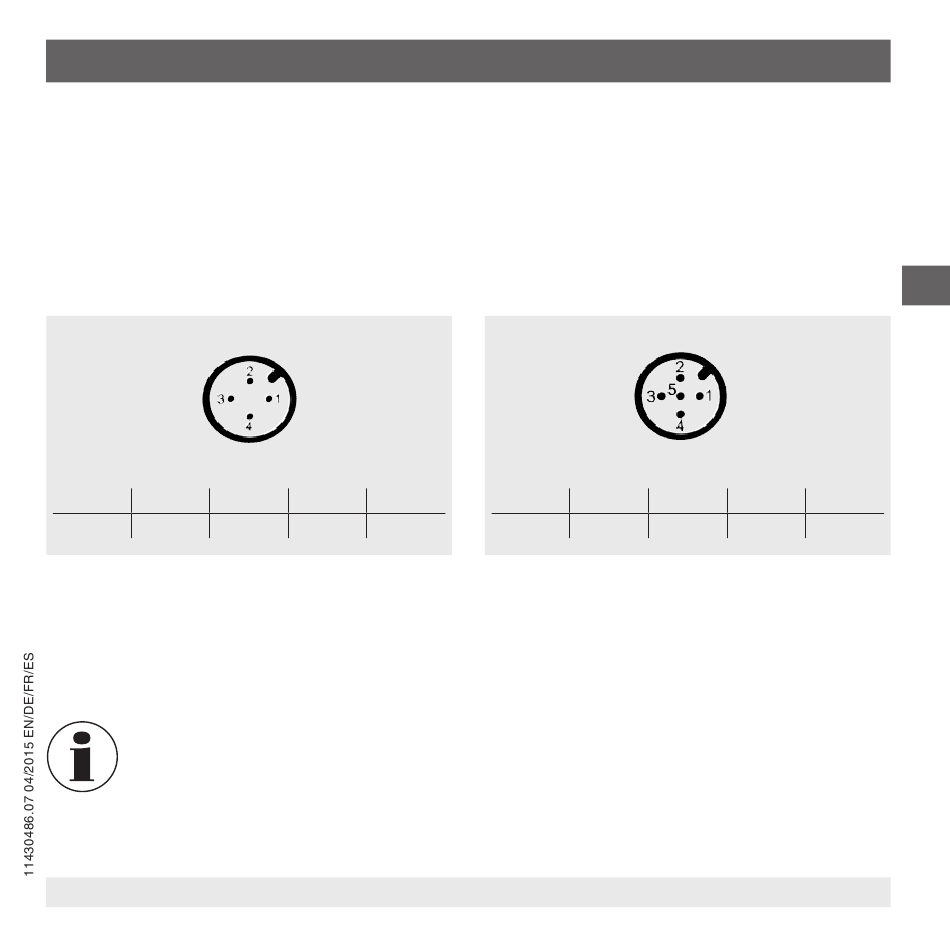

Diagrammes de connexion

Connecteur M12 x 1; 4-plots
Configuration
U U - S
+
1 3 2
Réglage du point zéro
Vérifiez le point zéro indiqué sur l'affichage pendant la mise en service.
Si un offset est affiché en raison de l'installation, on peut réinitialiser ceci en mode programmation avec
le paramètre 0SET
Procédez au réglage du point zéro pour des plages de mesure de pression relative et de
■
vide dans un état dépressurisé.
Procédez au réglage du point zéro pour des plages de mesure de pression absolue à
■
partir de 0 bar absolus (vide). Comme des références appropriées sont ici nécessaires,
nous recommandons que ceci soit effectué seulement par le fabricant.
WIKA mode d'emploi pressostat, type PSD-3x
SP1 / C SP2
+
4 2
Connecteur M12 x 1; 5-plots
Configuration
U U - S
+ +
1 3 5
FR
SP1 /C SP2
4 2
