Configuration

50
10 Configuration
10.1

Affichage

10.1.1 Touches programmables en mode mesure
Dans la ligne du bas de l' a fficheur, se trouvent quatre touches programmables dans les
écrans de mesure :
• Avec MENU et DIAG , vous accédez directement au menu logiciel spécifique.
• Avec HOLD , vous pouvez activer un hold général immédiat pour les capteurs. Cela met
également sur HOLD toutes les sorties, tous les régulateurs et cycles de nettoyage liés.
Les programmes de nettoyage des capteurs en cours seront alors interrompus. Il est
toutefois possible de lancer un nettoyage manuel des capteurs même si le hold est actif.
• Avec MODE , vous accédez à une liste de sélection des fonctions logicielles les plus
fréquemment utilisées.
10.1.2 Mode de mesure
Il existe différents modes d' a ffichage : (appuyer sur le navigateur pour changer de mode)
• (1) Aperçu de toutes les entrées et sorties
• (2) Valeur mesurée par l' a nalyseur ou valeur mesurée principale d' u ne entrée ou d' u ne
sortie, ou état d' u n relais
• (3) Visualisation réduite de la valeur mesurée par l' a nalyseur ou de la valeur mesurée
principale et secondaire dans le cas d' u ne entrée capteur
• (4) Valeur mesurée par l' a nalyseur et actions en cours ou toutes les valeurs mesurées
dans le cas d' u ne entrée capteur
• (5) Uniquement pour la valeur mesurée par l'analyseur :
Afficheur graphique
Il y a également des sous-menus :
(6) Menus de mesure définissables par l' u tilisateur (uniquement disponibles si déjà définis)
Choix des écrans précédemment configurés
Changement de la voie aux modes (2) - (5)
‣
Tourner le navigateur.
 L' a ffichage passe de voie en voie.
10.1.3 Device status
Sur l' é cran, des icônes attirent l' a ttention sur des états particuliers de l' a ppareil.

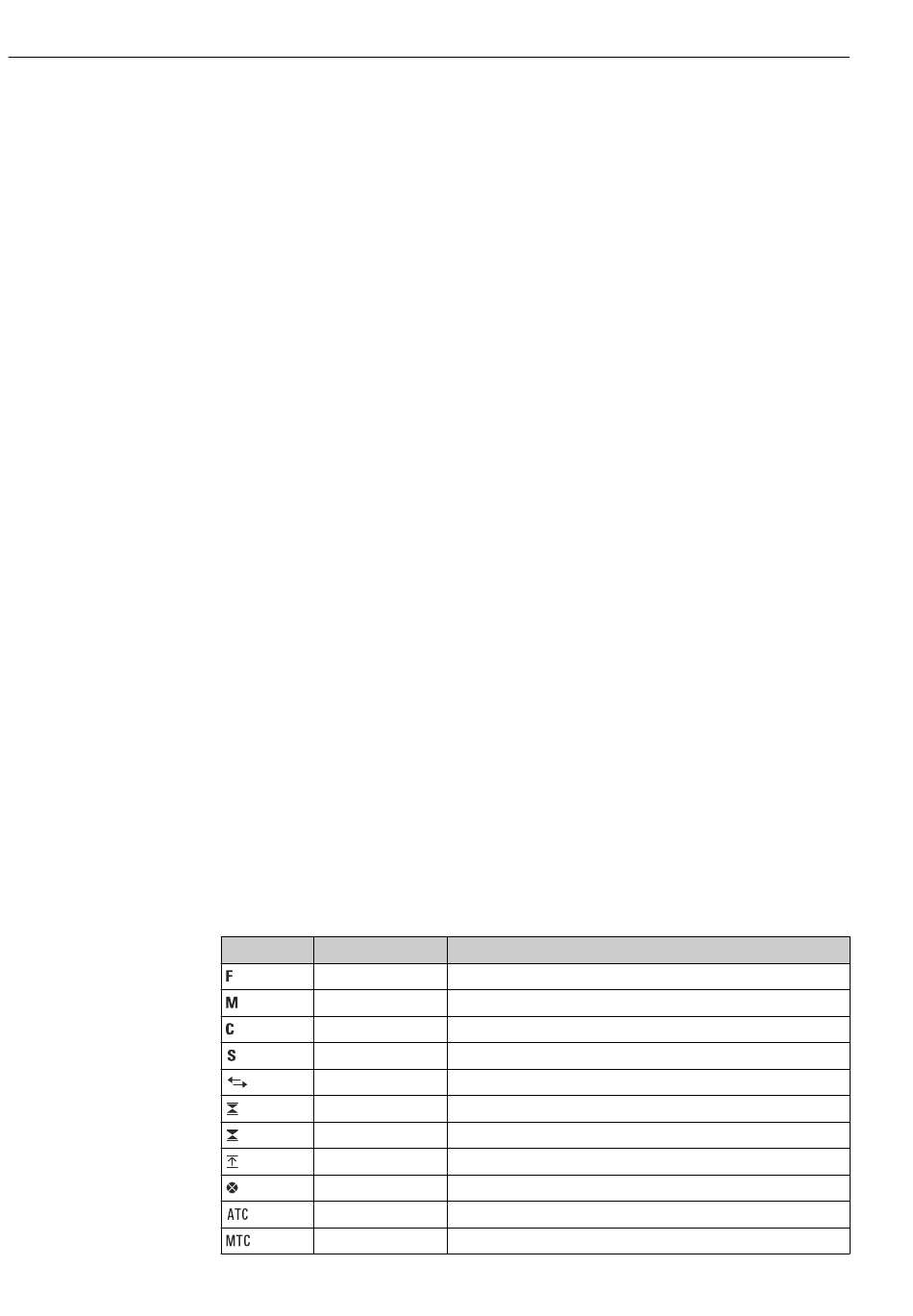

Icône Emplacement
Barre d' e n-tête
Barre d' e n-tête
Barre d' e n-tête
Barre d' e n-tête
Barre d' e n-tête
Barre d' e n-tête
A la valeur mesurée
A la valeur mesurée
A la valeur mesurée
A la valeur mesurée
A la valeur mesurée
Description
Message de diagnostic "Erreur"
Message de diagnostic "Besoin de maintenance"
Message de diagnostic "Vérification"
Message de diagnostic "Hors des spécifications"
Communication bus de terrain ou TCP/IP active
Hold actif (pour les capteurs)
Hold pour l' a ctionneur (sortie courant, contact de seuil...) actif
1)
Un offset a été ajouté à la valeur mesurée
Valeur mesurée dans l' é tat "Bad" (mauvais) ou "Alarm" (alarme)
Compensation de température automatique active (pour les capteurs)
Compensation de température manuelle active (pour les capteurs)
