Raccordement électrique
36

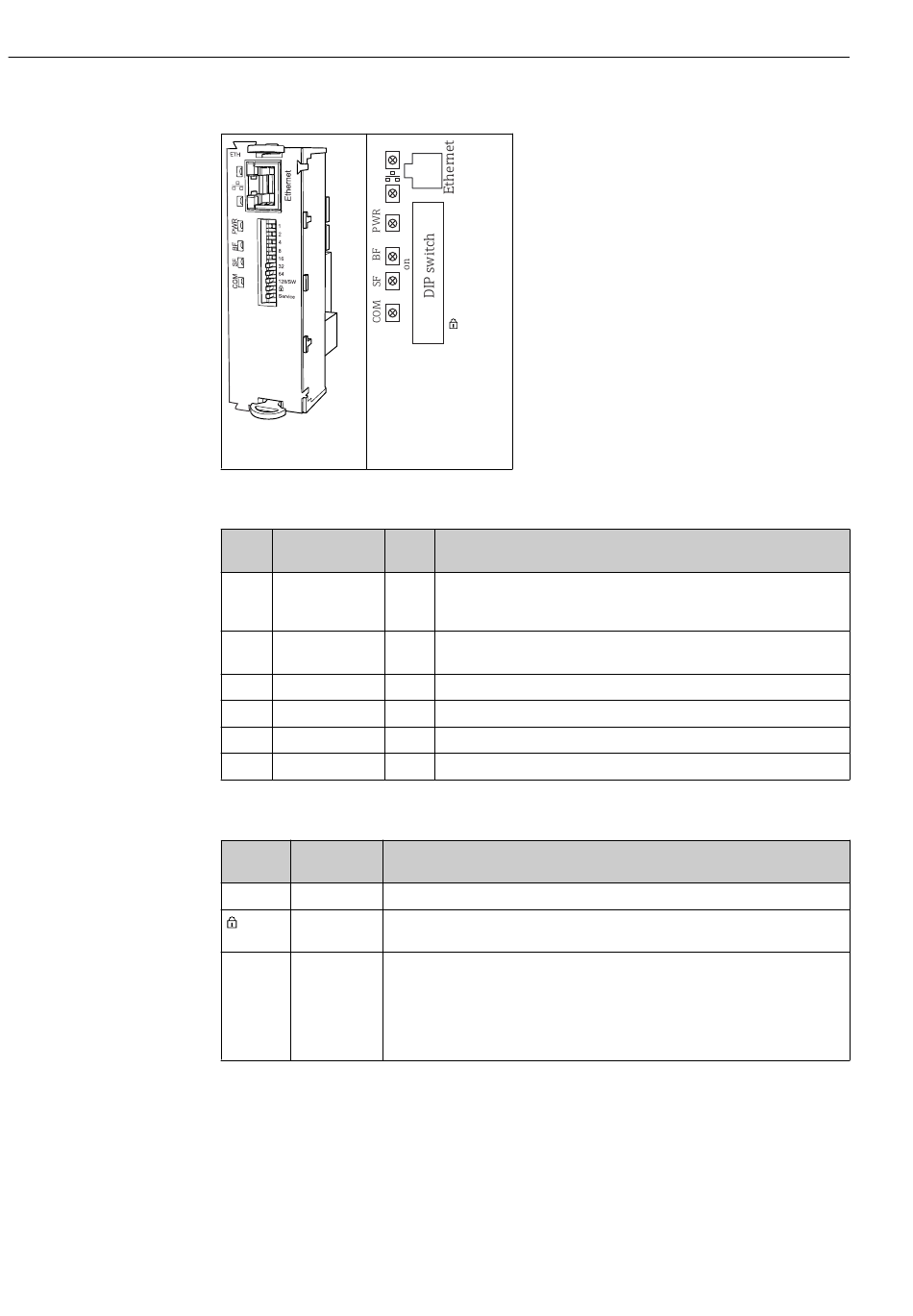

Module ETH
 46
 45 Module
LED sur la face avant du module
LED Description Couleu
r
RJ45 LNK/ACT GN
RJ45 10/100 YE
PWR Power GN
BF Bus failure RD
SF System failure RD
COM Communication YE
Commutateurs DIP sur la face avant du module
DIP Réglage par Affectation
défaut
1-128 ON Adresse bus (→ "Mise en service/Communication")
OFF Protection en écriture : "ON" = La configuration n' e st pas possible via le bus,
uniquement via la configuration locale
Service OFF Si le commutateur est sur "ON" , es réglages de l' u tilisateur pour l' a dressage
Ethernet sont mémorisés et les réglages de connexion programmés en usine sont
activés : Adresse IP=192.168.1.212, Masque de sous-réseau=255.255.255.0,
Passerelle=0.0.0.0, DHCP=Off.
Si le commutateur est sur "OFF" , less réglages utilisateur mémorisés sont à
nouveau activés.
6.4 Réglages hardware
6.4.1 Terminaison de bus (module 485 uniquement)
Il existe 2 possibilités pour la terminaison du bus :
1. Terminaison interne (via le commutateur DIP sur la platine du module)
1
2
4
8
16
32
64
128/SW
Service
Schéma de
raccordement
Description
• Off = connexion inactive
• On = connexion active
• Clignotante = transmission de données
• Off = vitesse de transmission 10 Mbit/s
• On = vitesse de transmission 100 Mbit/s
La tension d' a limentation est présente et le module est initialisé
Non utilisé
Défaut de l' a ppareil
Message Modbus envoyé ou reçu
