Montage
1) Recommandation : boulon à tête hexagonale avec tige, DIN 931 : M10x100 avec qualité A2 + rondelle + cheville appropriées
20
2.

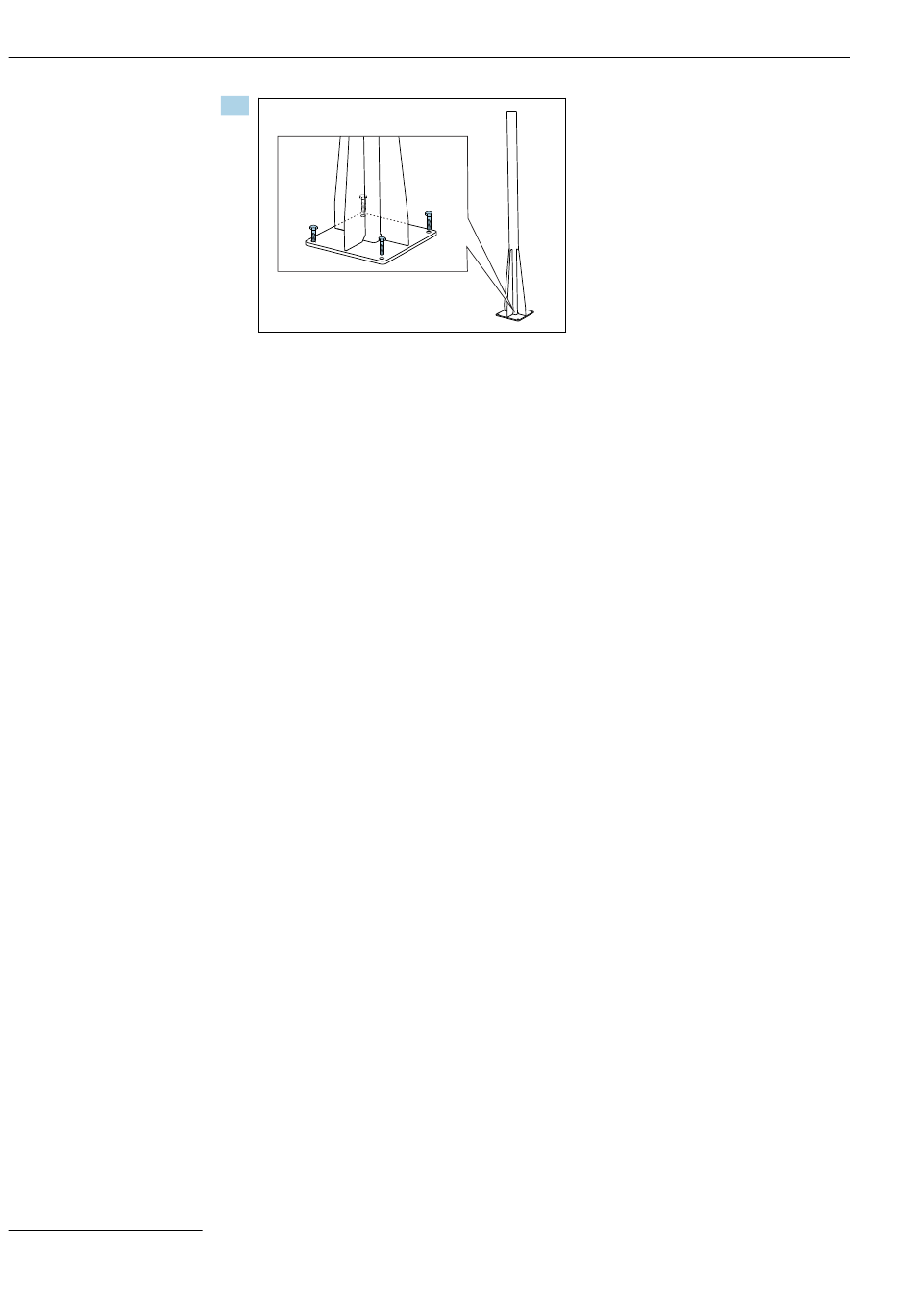

Ériger la colonne et la monter de façon sûre sur la fondation à l' a ide de 4 vis de
fixation (à fournir par le client
5.4.2 Outillage requis pour le montage sur colonne
Les outils suivants, qui doivent être fournis par le client au point d' i nstallation, sont
nécessaires pour monter l' a nalyseur sur la colonne :
• Clé plate, 17 mm AF (pour le dispositif de retenue de la colonne)
• Tournevis Torx TX45 (pour l' u nité de support mural d' a nalyseur, vis Torx M8x20)
• Tournevis Torx TX25 (pour la fixation de l' u nité de support mural sur le support de
colonne, vis Torx M5x12)
1)
).
