Raccordement électrique
38
on off
1
2
4
8
16
32
64
128
A0026776
 49

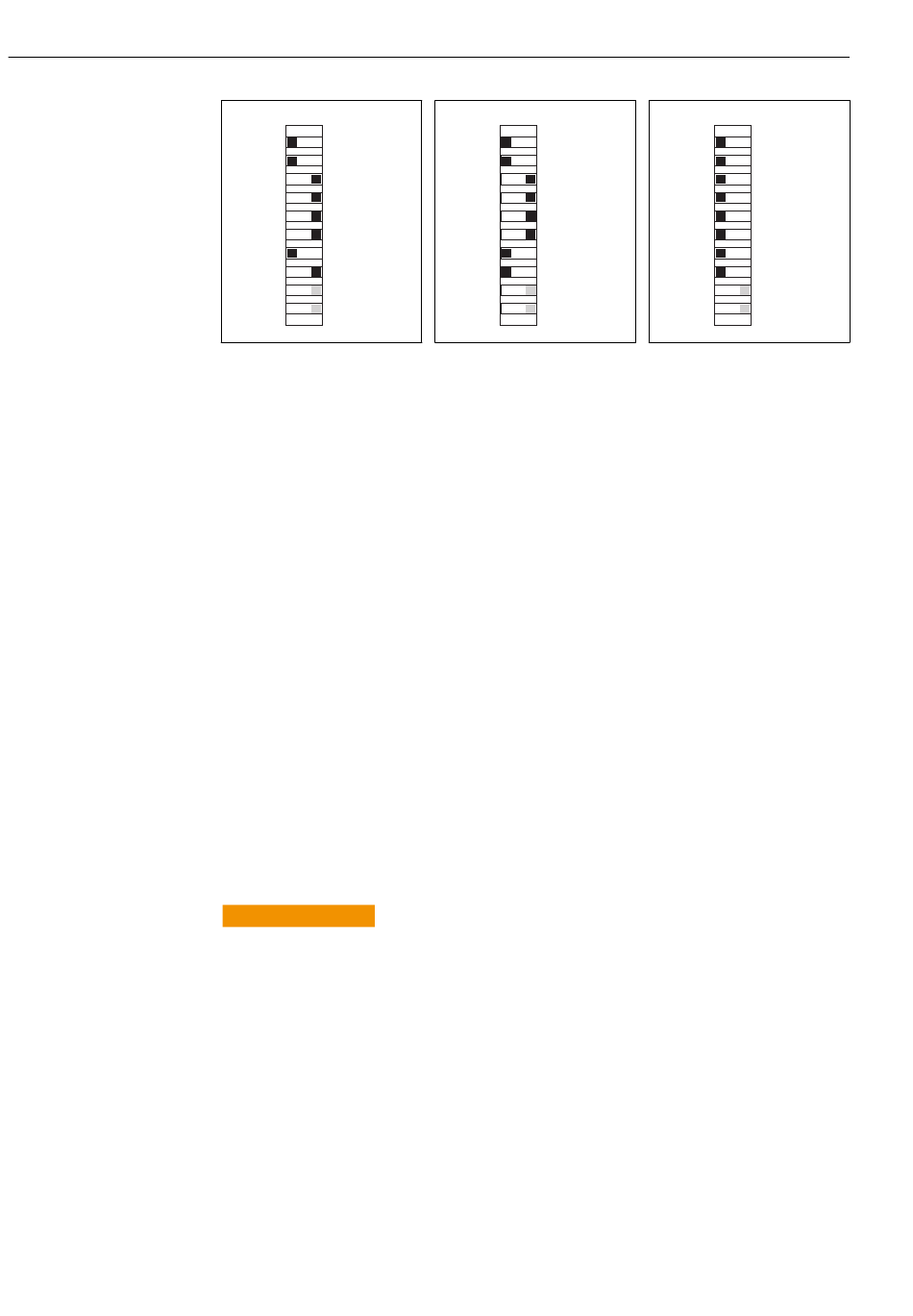

Adresse PROFIBUS valide
67
1)
Configuration à la livraison, adressage software actif, adresse software configurée en usine : PROFIBUS 126,
Modbus 247
6.5

Garantir l'indice de protection

À la livraison, il convient de ne réaliser que les raccordements mécaniques et électriques
décrits dans le présent manuel, qui sont nécessaires à l' a pplication prévue.
Travailler avec précaution.
Certains indices de protection garantis pour ce produit (indice de protection (IP), sécurité
électrique, immunité aux interférences CEM) peuvent ne plus être garantis dans les cas
suivants, par exemple  :
• Couvercles manquants
• Alimentations différentes de celles fournies
• Presse-étoupe mal serrés (à serrer avec 2 Nm (1,5 lbf ft) pour la protection IP autorisée)
• Diamètres de câble inadaptés aux presse-étoupe
• Modules pas complètement fixés
• Afficheur mal fixé (risque de pénétration d' h umidité à cause d' u ne étanchéité
insuffisante)
• Câbles/extrémités de câble non ou mal fixés
• Fils de câble conducteurs abandonnés dans l' a ppareil
6.6
Contrôle du raccordement
AVERTISSEMENT
L
Erreur de raccordement
La sécurité des personnes et du point de mesure est menacée ! Le fabricant décline toute
responsabilité pour les erreurs résultant du non-respect de ces instructions.
Ne mettez l' a ppareil en service que si vous pouvez répondre par oui à toutes les
questions suivantes.
Etat et spécifications de l' a ppareil
Le débit et tous les câbles sont-ils intacts à l' e xtérieur ?
Raccordement électrique
Les câbles sont-ils libres de toute traction ?
Les câbles ont-ils été posés sans boucles ni croisements ?
Les câbles de signal sont-ils correctement raccordés conformément au schéma de
raccordement ?
Toutes les bornes enfichables sont-elles correctement enfichées ?
Tous les fils de raccordement sont-ils fermement maintenus dans les serre-câble ?
on off
1
2
4
8
16
32
64
128
A0026777
 50
Adresse Modbus valide 195
Liquiline System CA80COD
on off
1
2
4
8
16
32
64
128
A0026778
 51
Adresse invalide 255
1)
Endress+Hauser
