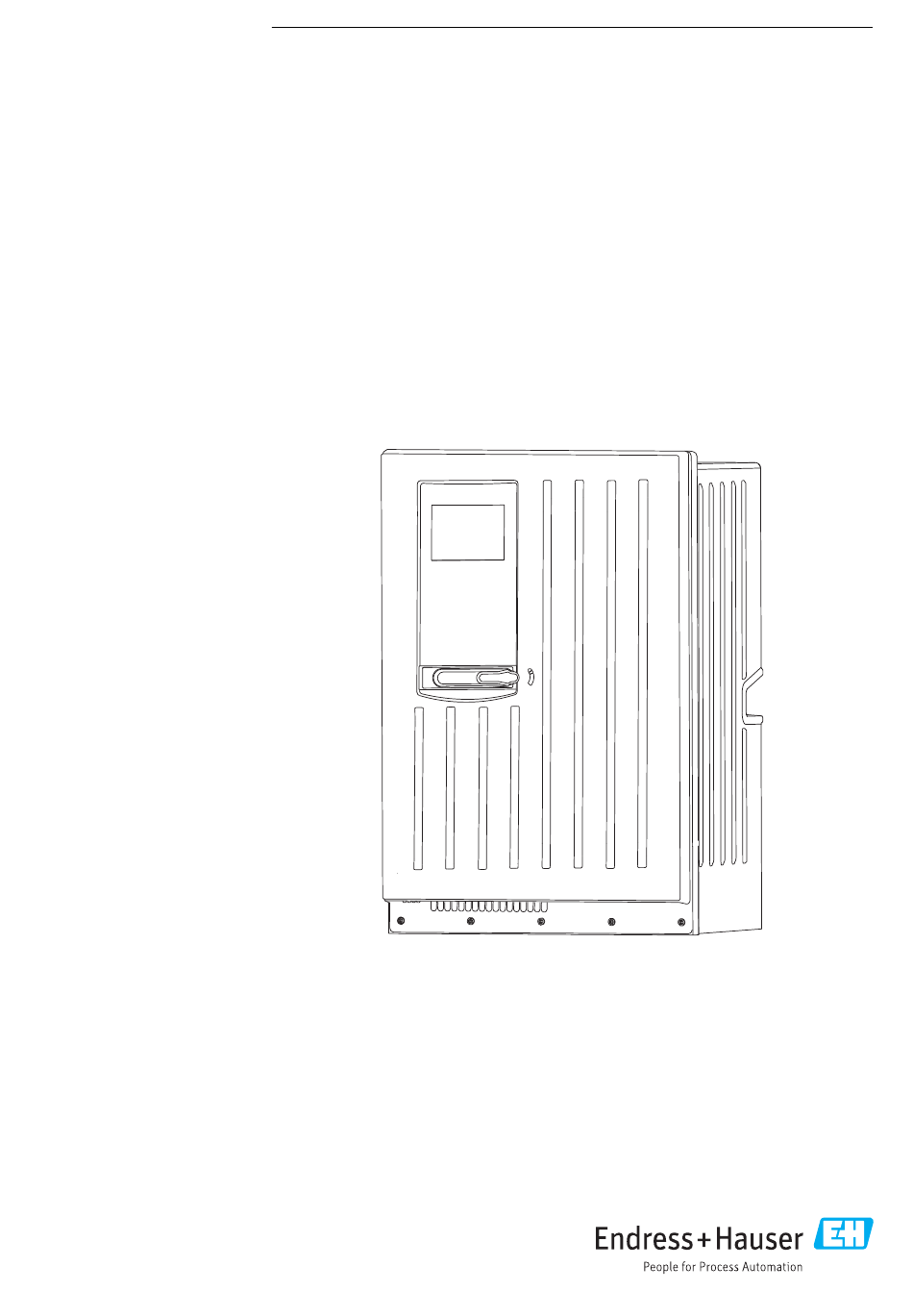

BA01354C/14/FR/05.20
71465818
2020-01-31
Valable à partir de la version
01.07.00
Products
Manuel de mise en service
Liquiline System CA80COD
Analyseur colorimétrique pour la demande chimique en
oxygène
Solutions
Services

Publicité

Table des Matières
loading

Sommaire des Matières pour Endress+Hauser Liquiline System CA80COD

  • Page 1 Products Solutions Services BA01354C/14/FR/05.20 71465818 2020-01-31 Valable à partir de la version 01.07.00 Manuel de mise en service Liquiline System CA80COD Analyseur colorimétrique pour la demande chimique en oxygène...
  • Page 3: Table Des Matières

    Liquiline System CA80COD Sommaire Sommaire Informations relatives au Options de configuration ... 43 document ......5 Structure et principe du menu de configuration .
  • Page 4 Sommaire Liquiline System CA80COD 12.7 Remplacement de la seringue ... . 142 12.8 Vérification du niveau du bidon à déchets . . . 143 12.9 Mise hors service ..... 143 Réparation .
  • Page 5: Informations Relatives Au

    Liquiline System CA80COD Informations relatives au document Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)
  • Page 6: Documentation

    En complément de ce manuel de mise en service, les instructions suivantes peuvent être trouvées sur les pages produit de notre site Internet : • Instructions condensées Liquiline System CA80COD, KA01238C • Manuel de mise en service Memosens, BA01245C • Description du logiciel pour les entrées Memosens •...
  • Page 7: Consignes De Sécurité

    être réalisées par le fabricant ou par le service après-vente. Utilisation conforme Le Liquiline System CA80COD est un analyseur par voie humide pour la détermination quasi continue de la demande chimique en oxygène (DCO) dans les milieux liquides. L' a nalyseur est destiné à une utilisation dans les applications suivantes : •...
  • Page 8: Sécurité Du Produit

    Consignes de sécurité fondamentales Liquiline System CA80COD En cours de fonctionnement : 1. Si les défauts ne peuvent pas être éliminés : Les produits doivent être mis hors service et protégés contre une mise en service involontaire. 2. Laissez la porte fermée si vous n' e ffectuez aucune opération de service ou de maintenance.
  • Page 9: Description Du Produit

    Module de dilution Seringue Ensemble de mesure L' e nsemble de mesure complet comprend : • Analyseur Liquiline System CA80COD avec la configuration commandée • réactifs et solutions standard (à commander séparément) • Crépine en Y avec raccord process (en option) Endress+Hauser...
  • Page 10: Architecture De L'appareil

    Description du produit Liquiline System CA80COD A0028797 A0028803  2 Ensemble de mesure avec Liquiline System  3 Ensemble de mesure avec Liquiline System CA80COD et crépine d' a spiration CA80COD et crépine en Y Réacteur sous pression Réacteur sous pression Unité...
  • Page 11 Liquiline System CA80COD Description du produit • Les entrées sont affectées aux voies de mesure dans l' o rdre croissant des emplacements et des ports. Dans l' e xemple ci-dessus : Affichage "CH1 : 1:1 pH verre" signifie : La voie 1 (CH1) est l' e mplacement 1 (module de base) : port 1 (entrée 1), capteur pH en verre •...
  • Page 12: Réception Des Marchandises Et Identification Du Produit

    Réception des marchandises et identification du produit Liquiline System CA80COD Réception des marchandises et identification du produit Réception des marchandises 1. Vérifiez que l' e mballage est intact.  Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.
  • Page 13: Contenu De La Livraison

    Liquiline System CA80COD Réception des marchandises et identification du produit Interprétation de la référence de commande La référence de commande et le numéro de série de l' a ppareil se trouvent : • sur la plaque signalétique • dans les papiers de livraison Obtenir des précisions sur le produit...
  • Page 14: Montage

    Montage Liquiline System CA80COD Montage ATTENTION Un transport incorrect peut occasionner des blessures et endommager l'appareil ‣ Toujours utiliser un chariot élévateur à plate-forme ou à fourche pour transporter l' a nalyseur. Deux personnes sont nécessaires pour l' i nstallation.
  • Page 15 Liquiline System CA80COD Montage 654 (25.74) A0028821  10 Liquiline System CA80 avec socle, dimensions en mm (in) Ø 7 (0.28) 96 (3.78) 118 (4.65) A0030527  11 Crépine en Y (en option), dimensions en mm (inch) Endress+Hauser...
  • Page 16 Montage Liquiline System CA80COD 1800 (70.9) 8 (0.31) A0041592  12 Colonne (accessoire) pour version "Outdoor", dimensions en mm (inch) 5.1.2 Emplacement de montage Lors de l' i nstallation de l' a ppareil, tenir compte des points suivants : ‣...
  • Page 17: Montage De L'analyseur Sur Un Mur

    Liquiline System CA80COD Montage Espacement requis pour l' i nstallation de la version murale Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779  15 Dimensions du support. Unité de mesure mm (in) Montage de l'analyseur sur un mur ATTENTION Une installation incorrecte peut occasionner des blessures et endommager l'appareil ‣...
  • Page 18: Montage De La Version Avec Armoire Au Sol

    Montage Liquiline System CA80COD A0036781  17 Fixation dans le support mural 1. Accrochez l' a nalyseur dans le support mural. 2. Fixez les deux parties supérieures du support mural avec les vis fournies. Montage de la version avec armoire au sol...
  • Page 19: Version "Outdoor" : Montage Sur Une Colonne

    Liquiline System CA80COD Montage A0036785  19 Fixation du socle 1. Vissez le socle au sol. 2. Soulevez l' a nalyseur (2 personnes sont nécessaires) et posez-le sur le socle. Utilisez les poignées en creux. 3. Vissez le socle à l' a nalyseur à l' a ide des 6 vis fournies.
  • Page 20 Montage Liquiline System CA80COD Ériger la colonne et la monter de façon sûre sur la fondation à l' a ide de 4 vis de fixation (à fournir par le client 5.4.2 Outillage requis pour le montage sur colonne Les outils suivants, qui doivent être fournis par le client au point d' i nstallation, sont nécessaires pour monter l' a nalyseur sur la colonne :...
  • Page 21 Liquiline System CA80COD Montage 5.4.3 Montage de l'analyseur sur la colonne A0041425 A0041426  21 Analyseur monté sur la colonne (vue de face)  22 Analyseur monté sur la colonne (vue arrière) Monter l' é lément de serrage du dispositif de retenue de la colonne sur les tiges de retenue et la colonne en utilisant les écrous.
  • Page 22 Montage Liquiline System CA80COD Monter l' u nité de support mural (contenue dans la livraison de l' a nalyseur) sur le dispositif de retenue de la colonne. Insérer l' e ntretoise. Visser l' é trier de suspension de l' u nité de support mural (contenu dans la livraison de l' a nalyseur) sur l' a nalyseur.
  • Page 23: Montage De La Crépine En Y (En Option)

    Liquiline System CA80COD Montage Accrocher l' a nalyseur. Fixer en place l' u nité de support mural supérieure à l' a ide de la vis fournie. Montage de la crépine en Y (en option) Le filtre en Y est conçu pour prélever directement des échantillons chargés en particules dans les conduites.
  • Page 24: Contrôle Du Montage

    Montage Liquiline System CA80COD Fixer le tuyau d'échantillon 9. Tourner l' é crou-raccord pour le retirer. 10. Fixer le raccord fileté et l' e xtrémité préconfectionnée fournis sur le tuyau de l' a nalyseur. 11. Visser le tuyau avec l' e xtrémité préconfectionnée et le raccord fileté dans le perçage fileté.
  • Page 25: Raccordement Électrique

    Liquiline System CA80COD Raccordement électrique Raccordement électrique AVERTISSEMENT L'appareil est sous tension ! Un raccordement non conforme peut entraîner des blessures pouvant être mortelles ! ‣ Seuls des électriciens sont habilités à réaliser le raccordement électrique. ‣ Les électriciens doivent avoir lu et compris le présent manuel de mise en service et respecter les instructions y figurant.
  • Page 26 Raccordement électrique Liquiline System CA80COD Raccordement d'entrées/sorties analogiques, de capteurs Memosens ou de bus de terrain numériques Retirer le bac à flacons : soulever légèrement la poignée encastrée et la tirer vers l' a vant. Dévisser les 5 vis sur la plaque porteuse à l' a ide d' u n tournevis Torx (T25).
  • Page 27 Liquiline System CA80COD Raccordement électrique Faire passer les câbles à travers les presse-étoupe se trouvant en bas de l' a ppareil. Uniquement pour la version "Outdoor" Faire passer le tuyau de déchets chauffé (à gauche dans le graphique) et le tuyau d' é...
  • Page 28 Raccordement électrique Liquiline System CA80COD 6.2.2 Version "Outdoor" : raccordement de l'alimentation et du chauffage de tuyau Le câble d' a limentation électrique n' e st pas contenu dans la livraison et doit être fourni par le client. 1. Faire passer le câble d' a limentation électrique et les deux câbles des chauffages de tuyau par le dessous à...
  • Page 29: Raccordement Des Capteurs Et Des Modules Supplémentaires

    Liquiline System CA80COD Raccordement électrique Raccordement des capteurs et des modules supplémentaires 6.3.1 Aperçu du compartiment de raccordement dans le boîtier du régulateur Le régulateur est doté d' u n compartiment de raccordement séparé. ‣ 6 x Ph2 Dévisser les 6 vis du couvercle du compartiment de l' é lectronique à l' a ide d' u n tournevis cruciforme et rabattre le couvercle vers l' a vant.
  • Page 30 Raccordement électrique Liquiline System CA80COD Module de base E – – – – – – Power L/+ N/– PE L/+ N/– * A0015871 A0015873  26 Module de base E  27 Schéma de raccordement du module de base E Alimentation pour capteurs numériques à...
  • Page 31 Liquiline System CA80COD Raccordement électrique 3. Réalisez le raccordement selon →  28,  30. 4. Mettez le blindage externe du câble à la terre via le presse-étoupe métallique du rail de mise à la terre sous le module de base E.
  • Page 32 Raccordement électrique Liquiline System CA80COD Entrées courant Module 2AI – –  32 Module  33 Schéma de raccordement Sorties courant – – – – – –  35 Schéma de  36 Module  37 Schéma de  34...
  • Page 33 Liquiline System CA80COD Raccordement électrique Relais Module 2R Module 4R  38 Module  39 Schéma de  40 Module  41 Schéma de raccordement raccordement Endress+Hauser...
  • Page 34 Raccordement électrique Liquiline System CA80COD Exemple : Raccordement de l' u nité de nettoyage 71072583 pour CAS40D AVIS Consommation électrique trop élevée pour le relais d'alarme du Liquiline ! Peut causer des dommages irréversibles au module de base ‣ Raccordez uniquement l' u nité de nettoyage aux bornes d' u n module additionnel (AOR, 2R ou 4R), pas au relais d' a larme du module de base.
  • Page 35 Liquiline System CA80COD Raccordement électrique Borne PROFIBUS DP Modbus RS485 Non connecté DGND DGND LED sur la face avant du module Désignation Couleu Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données...
  • Page 36: Réglages Hardware

    Raccordement électrique Liquiline System CA80COD Module ETH 128/SW Service  46 Schéma de  45 Module raccordement LED sur la face avant du module Description Couleu Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données...
  • Page 37 Liquiline System CA80COD Raccordement électrique "OFF" "ON"  47 Commutateur DIP pour la terminaison interne ‣ A l' a ide d' u n outil approprié comme une pincette, mettez les quatre commutateurs DIP en position "ON".  La terminaison interne est utilisée.
  • Page 38: Garantir L'indice De Protection

    Raccordement électrique Liquiline System CA80COD on off on off on off A0026776 A0026777 A0026778  49 Adresse PROFIBUS valide  50 Adresse Modbus valide 195  51 Adresse invalide 255 Configuration à la livraison, adressage software actif, adresse software configurée en usine : PROFIBUS 126,...
  • Page 39: Intégration Système

    Liquiline System CA80COD Intégration système Intégration système Serveur Web 7.1.1 Raccordement ‣ Raccorder le câble de communication de l' o rdinateur au port RJ45 du module 485 ou du module ETH. 485 / ETH Web Browser A0026779  52 Raccordement serveur web/Ethernet 7.1.2...
  • Page 40: Interface Service

    Au lieu d' u tiliser un navigateur Internet, il est également possible d' u tiliser FieldCare pour la configuration via Ethernet. Les DTM Ethernet nécessaires pour cela font partie de la "Endress+Hauser Interface Device DTM Library". Téléchargement : https://portal.endress.com/webdownload/FieldCareDownloadGUI/ Interface service L' i nterface service permet de raccorder l' a ppareil à...
  • Page 41: Bus De Terrain

    Liquiline System CA80COD Intégration système FieldCare Service FXA291 A0029231  54 Vue d' e nsemble du raccordement 7.2.2 Établissement de la connexion de données 1. Démarrer FieldCare. 2. Établir une connexion avec la Commubox. Pour cela, sélectionner le ComDTM "CDI Communication FXA291".
  • Page 42 Intégration système Liquiline System CA80COD ‣ Raccordez le câble de données Modbus aux bornes du module de bus de terrain (RS 485) ou au port RJ45 (TCP) selon la description. Pour plus de détails sur la "Communication Modbus", voir les pages produit sur Internet (→...
  • Page 43: Options De Configuration

    Liquiline System CA80COD Options de configuration Options de configuration Structure et principe du menu de configuration Menu/Language English Čeština Nederlands Français Deutsch Italiano Polski A0040682 A0036773  56 Affichage (exemple)  55 Affichage (exemple) Menu et/ou désignation de l' a ppareil Touche programmable (appuyer) Indicateur d' é...
  • Page 44 Options de configuration Liquiline System CA80COD 8.2.2 Options de configuration Affichage uniquement • Vous pouvez uniquement lire les valeurs mais pas les modifier. • Les valeurs en lecture seule typiques sont : données de l' a nalyseur, données du capteur et informations système...
  • Page 45 Liquiline System CA80COD Options de configuration Texte libre • Vous attribuez un nom personnalisé. • Entrez un texte. Pour cela, utilisez les caractères figurant dans l' é diteur (majuscules, minuscules, chiffres, caractères spéciaux). • Les touches programmables permettent les actions suivantes : •...
  • Page 46: Mise En Service

    Mise en service Liquiline System CA80COD Mise en service Préparation Avant de raccorder l'appareil à l'alimentation électrique En raison de la conception de l' a ppareil, des courants de démarrage élevés se produisent lorsque l' a ppareil est mis en service à basse température. La valeur de puissance indiquée sur la plaque signalétique se rapporte à...
  • Page 47: Contrôle Du Fonctionnement

    Liquiline System CA80COD Mise en service A0041478  58 Liquiline System CA80COD Échantillon Sortie Module de dilution (en option) Solution zéro standard 0 Eau pour module de dilution optionnel Réactif RN Réactif RK Réactif RB Solution standard 1 Prise d' a ir Unité...
  • Page 48: Mise Sous Tension De L'appareil

    Mise en service Liquiline System CA80COD AVERTISSEMENT Erreur de raccordement La sécurité des personnes et du point de mesure est menacée. Le fabricant décline toute responsabilité pour les erreurs résultant du non-respect de ces instructions. ‣ Ne mettre l' a ppareil en service que s' i l est possible de répondre par oui à toutes les questions suivantes.
  • Page 49 Liquiline System CA80COD Mise en service Si vous souhaitez configurer les principaux paramètres d' e ntrée et de sortie dans Config. analys. basique : ‣ Configurez les entrées courant, relais, contacts de seuil, cycles de nettoyage et diagnostics appareil avec les sous-menus suivants.
  • Page 50: Configuration

    Configuration Liquiline System CA80COD Configuration 10.1 Affichage 10.1.1 Touches programmables en mode mesure Dans la ligne du bas de l' a fficheur, se trouvent quatre touches programmables dans les écrans de mesure : • Avec MENU et DIAG , vous accédez directement au menu logiciel spécifique.
  • Page 51: Configuration Générale

    Liquiline System CA80COD Configuration Icône Emplacement Description Barre d' e n-tête Mode de simulation actif ou Memocheck SIM raccordée A la valeur mesurée Une valeur simulée influence la valeur mesurée A la valeur mesurée La valeur mesurée affichée est simulée (pour les capteurs) Barre d' e n-tête...
  • Page 52 Configuration Liquiline System CA80COD Menu/Configurer/Configuration générale Fonction Options Info Tempo alarme 0 à 9999 s Ne sont affichées que les erreurs subsistant au- delà de la temporisation réglée. De cette Réglage par défaut manière, il est possible de supprimer les messages apparaissant brièvement suite à...
  • Page 53 Liquiline System CA80COD Configuration 10.2.3 Réglages du hold Menu/Configurer/Configuration générale/Réglages Hold Fonction Options Info Réglages Hold automatique Durée Hold 0 à 600 s L' é tat du hold est maintenu pendant la durée de la temporisation lorsque vous passez en mode Réglage par défaut...
  • Page 54 Configuration Liquiline System CA80COD Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Identification registre Texte libre, 16 caractères Partie du nom du fichier lors de l' e xportation d' u n registre Registre d\' é vènements Sélection Tous les messages de diagnostic sont enregistrés •...
  • Page 55 Liquiline System CA80COD Configuration Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Registre de données PE1 Affectation à la voie de mesure Source de données Lecture seule La voie de mesure affectée est affichée Paramètre mesuré Lecture seule Indication en texte clair du paramètre enregistré...
  • Page 56 Configuration Liquiline System CA80COD Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Recherche heure 0:00:01 à 1:00:00 Intervalle de temps minimal entre deux entrées Format : H:MM:SS Réglage par défaut 0:01:00 Registre de données Sélection Mémoire circulaire • Mémoire circulaire Lorsque la mémoire est pleine, l' e ntrée actuelle •...
  • Page 57 Liquiline System CA80COD Configuration Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info ‣ Avert. débordement Sélection Choisir si un message de diagnostic doit être • Off reçu lorsque la mémoire de remplissage du Registre de données = • On registre correspondant est pleine.
  • Page 58 Configuration Liquiline System CA80COD 10.2.5 Configuration avancée Réglages des diagnostics La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à l' a ppareil et des messages qui dépendent du capteur raccordé. Menu/Configurer/(Configuration générale ou Entrées<voie capteur>)/Configuration étendue/Réglages diagnostics/Comportement diag.
  • Page 59 Liquiline System CA80COD Configuration PROFIBUS DP Menu/Configurer/Configuration générale/Configuration étendue/PROFIBUS Fonction Options Info Activer Sélection Vous pouvez désactiver ici la communication. Le • Off logiciel n' e st alors accessible que via la • On configuration sur site. Réglage par défaut Arrêt...
  • Page 60 Configuration Liquiline System CA80COD Serveur Web Menu/Configurer/Configuration générale/Configuration étendue/Serveur web Fonction Options Info Serveur web Sélection Vous pouvez désactiver ici la communication. Le • Off logiciel n' e st alors accessible que via la • On configuration sur site. Réglage par défaut...
  • Page 61 Liquiline System CA80COD Configuration EtherNet/IP Menu/Configurer/Configuration générale/Configuration étendue/Ethernet Fonction Options Info Activer Sélection Vous pouvez désactiver ici la communication. Le • Off logiciel n' e st alors accessible que via la • On configuration sur site. Réglage par défaut Réglages Réglages liaison...
  • Page 62 Gestion des données Mise à jour du firmware Contacter Endress+Hauser pour plus d' i nformations sur les mises à jour de logiciel disponibles pour le régulateur et leur compatibilité avec les versions précédentes. Version actuelle du firmware de l' a nalyseur, du module de commande de l' a ctionneur et du photomètre: Menu/Diagnostic/Information système/.
  • Page 63 Liquiline System CA80COD Configuration Notez que les programmes de nettoyage et de régulation peuvent éventuellement être actifs. Voulez-vous poursuivre ? 1. Insérez la carte SD dans le lecteur de cartes du transmetteur. Il faut qu' u ne configuration ait été sauvegardée sur la carte SD.
  • Page 64: Analyseur

    Configuration Liquiline System CA80COD Fonctions activées par un code upgrade : Fonctionnement Code upgrade commençant par Deux sorties courant (module BASE2-E uniquement) 081... Serveur Web 351... HART 0B1... PROFIBUS DP 0B3... Modbus TCP 0B8... Modbus RS485 0B5... EtherNet/IP 0B9... PROFINET 0B7...
  • Page 65 Liquiline System CA80COD Configuration 10.3.1 Configuration avancée Menu/Configurer/Analyseur/Configuration étendue Fonctionnement Options Info Valeur mesurée Valeur principale Sélection Réglage par défaut Unité Sélection • mg/l • ppm Réglage par défaut mg/l Format mesure principale Sélection • # • #.# • #.## •...
  • Page 66 Configuration Liquiline System CA80COD Menu/Configurer/Analyseur/Configuration étendue Fonctionnement Options Info Seuil alarme Heures fonction. Sélection restantes 1 à 60 (j) Réglage par défaut Code diag. 732 Lecture seule Flacons Surveillance Sélection • Off • On Réglage par défaut Niveaux remplis. flacon Vol.
  • Page 67 Liquiline System CA80COD Configuration Menu/Configurer/Analyseur/Configuration étendue Fonctionnement Options Info Réactif RN Sélection 1 à 40 % Réglage par défaut 10 % Code diag. 726 Lecture seule Seuils alarme Zero standard S0 Sélection 1 à 20 % Réglage par défaut Standard S1 Sélection...
  • Page 68 Configuration Liquiline System CA80COD Menu/Configurer/Analyseur/Configuration étendue Fonctionnement Options Info Code diag. 377 Lecture seule Limites tuyaux pompe Surveillance Sélection • Off • On Réglage par défaut Temps de fonction. Lecture seule Process P Lecture seule Code diag. 733 Lecture seule...
  • Page 69 Liquiline System CA80COD Configuration 10.3.2 Mesure Menu/Configurer/Analyseur/Mesure Fonctionnement Options Info Condition démarrage Sélection Immédiat: L' a nalyseur démarre directement le • Immédiat cycle de mesure dès que le mode automatique • Date/heure est activé. • Continu Date/heure: L' a nalyseur démarre le cycle de mesure à...
  • Page 70: Entrées Courant

    Configuration Liquiline System CA80COD Menu/Configurer/Analyseur/Etalonnage Fonctionnement Options Info Etalonnage suivant Lecture seule Mode = Automatique Fact.d\' é talonnage Lecture seule Rapport entre la concentration mesurée et la concentration prédéfinie de la solution standard d' é talonnage. Réglages Concentration nominale 10 à 1500 (mg/l) Réglage de la concentration de la solution...
  • Page 71: Entrées Et Sorties Binaires

    Liquiline System CA80COD Configuration Menu/Configurer/Entrées/Entrée courant x:y Fonction Options Info ‣ Valeur gamme basse -20,0 ... Valeur gamme Entrez la gamme de mesure. Les valeurs de haute <unité de mesure> début ou de fin d' é chelle sont assignées Mode entrée = Paramètre respectivement aux valeur 0 ou 4 mA et à...
  • Page 72 Configuration Liquiline System CA80COD 10.5.1 Exemples d'application Régulation du chlore avec régulation prédictive CA80 CCA250 Dig.in CA80 CCA250 Dig.out: PFM CA80 – CA80: DIO Dig.in: PFM Flow, e.g. Promag53 A0029239  59 Exemple d' u ne régulation du chlore avec régulation prédictive Raccordement du capteur de position inductif INS de la CCA250 à...
  • Page 73 Liquiline System CA80COD Configuration 6. Mode entrée: Sélectionnez la valeur mesurée correspondante (Débit).  Vous pouvez à présent utiliser l' e ntrée que vous venez de configurer comme grandeur de perturbation pour votre régulateur 7. Variable perturbatrice: Dans le menu du transmetteur, sélectionnez l' e ntrée binaire à...
  • Page 74 Configuration Liquiline System CA80COD Les informations suivantes sont traitées aux entrées binaires ou délivrées aux sorties binaires : • Entrées binaires : Signal pour accès process : l' a nalyseur ne peut effectuer des activités nécessitant un échantillon (mesure, calibrage, nettoyage) que lorsque le signal est actif. L' h eure et la séquence de fonctionnement correspondent aux réglages faits dans la configuration.
  • Page 75 Liquiline System CA80COD Configuration Les informations suivantes sont traitées aux entrées binaires ou délivrées aux sorties binaires : • Entrées binaires : Signal pour accès process : l' a nalyseur ne peut effectuer des activités nécessitant un échantillon (mesure, calibrage, nettoyage) que lorsque le signal est actif. L' h eure et la séquence de fonctionnement correspondent aux réglages faits dans la configuration.
  • Page 76 Configuration Liquiline System CA80COD Menu/Configurer/Sorties/Sortie binaire x:y Fonctionnement Options Info Sortie binaire Sélection Type signal Sélection Signal statique Fonction Sélection Analyseur Attributions Sélection Choisir ici quelles sorties binaires délivrent l' é tat Mesure active SP1 système d' u ne mesure en cours.
  • Page 77 Liquiline System CA80COD Configuration 10.5.2 Configuration des entrées binaires Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Entrée binaire Sélection Active/désactive l' e ntrée • Off • On Réglage par défaut ‣ Type signal Sélection Sélectionnez le type de signal. • Signal statique Signal statique •...
  • Page 78 Configuration Liquiline System CA80COD Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Mode entrée Sélection Fréquence • Fréquence Affichage en Hz dans le menu mesure • Paramètre Paramètre • Débit Définissez le nom et l' u nité du paramètre, qui Réglage par défaut seront ensuite affichés dans le menu mesure.
  • Page 79 Liquiline System CA80COD Configuration Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Type signal = Signal statique Fonction Sélection Source pour l' é tat de commutation à délivrer • Aucune Les fonctions suivantes dépendent de l' o ption • Contacts de seuil sélectionnée.
  • Page 80: Sorties Signal

    Configuration Liquiline System CA80COD Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Source de données Sélection Source de laquelle provient la valeur qui doit être • Aucune délivrée comme fréquence via la sortie binaire. • Entrées capteur • Entrées binaires • Régulateur •...
  • Page 81 Liquiline System CA80COD Configuration Menu/Configurer/Sorties/Sortie courant x:y Fonctionnement Options Info Sortie courant Sélection Cette fonction permet d' a ctiver ou de désactiver • Off la sortie d' u ne grandeur à la sortie courant • On Réglage par défaut Source de données Sélection...
  • Page 82 Configuration Liquiline System CA80COD Source de données Valeur mesurée Oxygène (amp.) Sélection • Température Oxygène (opt.) • Pression partielle • Conc. dans un liquide • Saturation • Valeur brute nA (uniquement Oxygène (amp.)) • Valeur brute µs (uniquement Oxygène (opt.)) Cond i Sélection...
  • Page 83 Liquiline System CA80COD Configuration Transmission de la grandeur réglante via la sortie courant Unipolaire+ à affecter à la sortie à laquelle est raccordé un actionneur pouvant augmenter la valeur mesurée. Unipolaire- à affecter à la sortie à laquelle est raccordé un actionneur pouvant diminuer la valeur mesurée.
  • Page 84 Configuration Liquiline System CA80COD Délivrer l'état d'un contact de seuil Fonction = Contact de seuil Fonctionnement Options Info Source de données Sélection Sélectionner le contact de seuil par lequel l' é tat Contact de seuil 1 ... 8 du relais doit être délivré.
  • Page 85 Liquiline System CA80COD Configuration 1. Long.Imp.Var. (longueur d' i mpulsion variable) : La fréquence d' é chantillonnage varie sur une période T (T=t ). La durée de période reste constante. y = t / T 10 % 50 % 100 % 1 "High"...
  • Page 86 Configuration Liquiline System CA80COD Fonction = Régulateur Fonctionnement Options Info Fréquence maximale 1 à 180 min Nombre maximum d' i mpulsions par minute Le régulateur calcule la durée d' i mpulsion Mode de fonction. = PFM Réglage par défaut conformément à ce réglage.
  • Page 87 Liquiline System CA80COD Configuration Délivrer l'état d'une fonction de nettoyage Fonction = Nettoyage(pour capteurs) Fonctionnement Options Info Attributions Sélection Il est possible d' i ndiquer ici comment une • Aucune fonction de nettoyage doit être affichée pour le • Dépend du type de relais.
  • Page 88 Configuration Liquiline System CA80COD 3. Définir le comportement de l' a ppareil en cas de "Hold" (pour les capteurs). (Options de configuration de Source de données, Valeur mesurée et Comportement Hold) →  81 Remarque : En cas de sélection de Comportement Hold= Geler , non seulement le système balise l' é...
  • Page 89: Fonctions Additionnelles

    Liquiline System CA80COD Configuration 3. Définissez le comportement de l' a ppareil en cas de "Hold" (pour les capteurs). (Options de configuration de Source de données, Valeur mesurée et Comportement Hold) →  81 4. Dans le cas de régulateurs, définissez également le type de grandeurs réglantes.
  • Page 90 Configuration Liquiline System CA80COD Source de données Valeur mesurée Oxygène (amp.) Sélection • Température Oxygène (opt.) • Pression partielle • Conc. dans un liquide • Saturation • Valeur brute nA (uniquement Oxygène (amp.)) • Valeur brute µs (uniquement Oxygène (opt.)) Cond i Sélection...
  • Page 91 Liquiline System CA80COD Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Programme nettoyage Sélection Choisir ici quelle instance de nettoyage doit être • Aucun démarrée lorsque le contact de seuil est actif. • Nettoyage 1 ... 4 Réglage par défaut...
  • Page 92 Configuration Liquiline System CA80COD Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Valeur début gamme Les réglages dépendent de Mode de fonction. = En dehors de la gamme la valeur mesurée de contrôle ou Dans la gamme de contrôle...
  • Page 93 Liquiline System CA80COD Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Valeur delta Les réglages dépendent de Mode de fonction. = Taux changement la valeur mesurée Ce mode permet de surveiller la pente de la valeur mesurée (MV).
  • Page 94 Configuration Liquiline System CA80COD La zone neutre sert à supprimer les trop petits écarts de régulation (e). L' é cart de régulation ainsi filtré alimente alors le régulateur PID effectif, qui se divise en 3 parties (de haut en bas) conformément aux composantes P (proportionnelle), I (intégrale) et D (différentielle).
  • Page 95 Liquiline System CA80COD Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Régulation Sélection Configurer d' a bord le régulateur et laisser le • Off commutateur sur son réglage par défaut • Automatique (Off). • Mode manuel Une fois tous les réglages effectués, il est Réglage par défaut...
  • Page 96 Configuration Liquiline System CA80COD Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Type Régulateur Sélection Selon l' a ctionneur ayant été connecté, le process • PID 1 plage est influencé dans une seule direction (p. ex . • PID 2 plages chauffage) ou dans les deux directions (p. ex.
  • Page 97 Liquiline System CA80COD Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Direction effective Sélection Dans quelle direction le régulateur doit-il • Direct influencer la valeur mesurée ? Type Régulateur = • Inverse • La valeur mesurée doit augmenter suite au PID 1 plage dosage (p. ex.
  • Page 98 Configuration Liquiline System CA80COD Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info En cas de régulation "écoulement produit" (inline), il se peut que le débit ne soit pas constant. Dans certaines circonstances, de fortes fluctuations sont possibles. Dans le cas d' u ne régulation stabilisée, pour laquelle le débit est subitement réduit de moitié, il est souhaitable que la quantité...
  • Page 99 Liquiline System CA80COD Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Valeur mesurée Sélection Indiquer la valeur mesurée qui doit être la Dépend de Source de grandeur de perturbation. données Selon la source de données, il est possible Réglage par défaut...
  • Page 100 Configuration Liquiline System CA80COD Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info 0,1 à 999,9 s Constante de temps pour feedback anti-windup Plus la valeur est faible, plus l' i nhibition de Réglage par défaut l' i ntégrateur est élevée. Effectuer des 20,0 s changements avec une grande prudence.
  • Page 101 Liquiline System CA80COD Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info XHyst 0,0 à 99,9 % Largeur de la gamme d' h ystérésis de la zone neutre, composant relatif de X Réglage par défaut 0, % hyst e = w-x Le graphique représente la grandeur réglante (avec régulateur P pur) en fonction de l' é...
  • Page 102 Configuration Liquiline System CA80COD 10.7.3 Programmes de nettoyage pour les capteurs ATTENTION Nettoyage non désactivé lors de l'étalonnage ou de la maintenance Risque de blessure causée par le produit mesuré ou la solution de nettoyage ! ‣ Si un système de nettoyage est raccordé, il convient de le mettre à l' a rrêt avant de retirer le capteur du produit.
  • Page 103 Liquiline System CA80COD Configuration Chemoclean L' u tilisation de l' i njecteur CYR10 pour nettoyer les capteurs de pH en verre est un exemple. (raccordement du CYR10 →  34) Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4/Chemoclean Fonction Options Info Temps nettoyage 0 à...
  • Page 104 Configuration Liquiline System CA80COD Exemple de programmation : Nettoyage régulier avec de l' e au et 2 solutions de nettoyage Contact de seuil Durée [s] Sonde Solution de Solution de CPA87x nettoyage 1 nettoyage 2 ES1 1 ES2 1 ES1 0 ES2 0 La sonde rétractable pneumatique, par ex.
  • Page 105 Liquiline System CA80COD Configuration Autres réglages et nettoyages manuels Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4 Fonction Options Info Signal démarrage Sélection En plus d' u n nettoyage cyclique, vous pouvez • Aucun également utiliser un signal d' e ntrée pour lancer •...
  • Page 106 Configuration Liquiline System CA80COD Pour calculer une différence, il faut impérativement que les deux valeurs mesurées aient la même unité de mesure. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Différence Fonctionnement Options Info Calcul Sélection Activation/désactivation de la fonction • Off •...
  • Page 107 Liquiline System CA80COD Configuration Valeur rH Pour calculer la valeur rH, il faut qu' u n capteur de pH et qu' u n capteur redox soient raccordés. Peu importe que l' o n utilise un capteur pH en verre, un capteur ISFET ou l' é...
  • Page 108 Configuration Liquiline System CA80COD Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Conductivité dégazée Fonctionnement Options Info Calcul Sélection Activation/désactivation de la fonction • Off • On Réglage par défaut Conductivité cationique Capteur de conductivité Conductivité cationique est le capteur en aval raccordé...
  • Page 109 Liquiline System CA80COD Configuration Conductivité différentielle Il est possible de soustraire deux valeurs de conductivité et d' u tiliser le résultat  pour surveiller, par exemple, pour surveiller le rendement d' u n échangeur d’ions. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Conduct. double...
  • Page 110 Configuration Liquiline System CA80COD Valeur pH calculée La valeur de pH peut être calculée à partir des valeurs mesurées par deux capteurs de conductivité sous certaines conditions. Les domaines d' a pplication comprennent les centrales électriques, les générateurs de vapeur et l' e au d' a limentation de chaudière.
  • Page 111 Liquiline System CA80COD Configuration Symbole Configuration Type d'opérandes Type de résultat Exemple ³ Cube Numérique Numérique B³ Sinus Numérique Numérique SIN(A) Cosinus Numérique Numérique COS(B) Fonction exponentielle e Numérique Numérique EXP(A) Logarithme népérien Numérique Numérique LN(B) Logarithme décimal Numérique Numérique...
  • Page 112 Configuration Liquiline System CA80COD Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Formule Fonctionnement Options Info Formule Texte libre Tableau →  110  S' a ssurer que la notation exacte est utilisée (majuscule). Les espaces avant et après les caractères mathématiques ne sont pas pertinents.
  • Page 113 Liquiline System CA80COD Configuration 2. Raccorder un signal d' e ntrée analogique d' u n débitmètre volumique au module AI. 3. Configurer la fonction mathématique Formule: Source A = entrée signal phosphate et Source B = entrée signal débit volumique.
  • Page 114: Diagnostic Et Suppression Des

    Diagnostic et suppression des défauts Liquiline System CA80COD Diagnostic et suppression des défauts 11.1 Suppression des défauts générale L' a nalyseur surveille en continu son fonctionnement. Si un message de diagnostic est émis, l' a ffichage alterne entre le message de diagnostic et la valeur mesurée en mode mesure.
  • Page 115: Information De Diagnostic Dans L' A Ffichage

    Liquiline System CA80COD Diagnostic et suppression des défauts Problème Cause possible Tests et/ou mesures correctives Pas de réactifs / échantillon Vérifier les niveaux Vérifier les tuyaux de réactifs Vérifier l' é chantillon Cuve optique contaminée Réaliser un étalonnage avec solution standard Nettoyer manuellement, puis répéter...
  • Page 116: Informations De Diagnostic Via Bus De

    Diagnostic et suppression des défauts Liquiline System CA80COD 11.4 Informations de diagnostic via bus de terrain Des événements de diagnostic, des signaux d' é tat et des informations additionnelles sont transmises selon les définitions et les possibilités techniques de chaque bus de terrain.
  • Page 117 Liquiline System CA80COD Diagnostic et suppression des défauts 4. Exemple : Vous désactivez le message.  Le message n' e st plus affiché. Dans le menu DIAG , le message apparaît comme Dernier message. Options de configuration La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à...
  • Page 118: Aperçu Des Informations De Diagnostic

    Diagnostic et suppression des défauts Liquiline System CA80COD Menu/Configurer/Exécutez ../Configuration étendue/Réglages diagnostics/Comportement diag. Principe de fonctionnement Options Info Programme nettoyage Sélection Choisissez si le message de diagnostic doit • Aucun déclencher un programme de nettoyage. • Nettoyage 1 ... 4 Vous pouvez définir les programmes de...
  • Page 119 Liquiline System CA80COD Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Données module Au moins 1 module a des données de configuration incorrectes Contrôler les informations système. Contacter le SAV. Consommation Consommation totale trop élevée électrique...
  • Page 120 Diagnostic et suppression des défauts Liquiline System CA80COD N° Message Réglages usine Tests ou mesures correctives Temp. réacteur haute La température du réacteur de décomposition est trop élevée Vérifier la température du réacteur sur l' a fficheur.  Si la température du réacteur ne chute pas, déconnecter l' a limentation...
  • Page 121 Liquiline System CA80COD Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Heating temp. low Température de préchauffage de l' é chantillon pas atteinte Vérifier le fusible. Vérifier le capteur et le câble. Heating temp. high Température de préchauffage de l' é...
  • Page 122 Diagnostic et suppression des défauts Liquiline System CA80COD N° Message Réglages usine Tests ou mesures correctives Registre à 80% Sauvegarder le registre sur la carte SD, puis l' e ffacer dans l' a ppareil. Registre plein Régler la mémoire sur tampon circulaire.
  • Page 123 Liquiline System CA80COD Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Encrassement cuvette Contrôle du photomètre Degré de contamination élevé - une mesure fiable ne sera bientôt plus possible Nettoyer l' a nalyseur manuellement. Contacter le SAV.
  • Page 124 Diagnostic et suppression des défauts Liquiline System CA80COD N° Message Réglages usine Tests ou mesures correctives Capacité REI basse La capacité de la résine échangeuse d' i ons sera bientôt épuisée. ‣ Programmer la régénération ou le remplacement de la résine.
  • Page 125: Messages De Diagnostic En Cours

    Liquiline System CA80COD Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Entrée courant < 4 mA Gamme de sortie courant dépassée par défaut Diagnostic confirmé Le message affiché dans le menu mesure a été validé par l' u tilisateur.
  • Page 126: Registres

    Diagnostic et suppression des défauts Liquiline System CA80COD Chaque message est horodaté. En outre, la configuration et la description du message sont affichées tel que cela a été sauvegardé dans Menu/Configurer/Configuration générale/ Configuration étendue/Réglages diagnostics/Comportement diag. . 11.9 Registres 11.9.1...
  • Page 127 Liquiline System CA80COD Diagnostic et suppression des défauts 11.9.2 Menu Registres DIAG/Registres Fonctionnement Options Info Tous les évènements Liste chronologique de toutes les entrées des registres avec indication du type d' é vénement Montrer Les événements sont Sélectionner un événement particulier pour affichés...
  • Page 128 Diagnostic et suppression des défauts Liquiline System CA80COD Il est également possible d' a dapter l' a ffichage aux exigences individuelles : • Un appui sur le bouton navigateur dans l' a ffichage graphique permet d' a ccéder à des options supplémentaires comme le zoom et le décalage x/y du graphe.
  • Page 129 Liquiline System CA80COD Diagnostic et suppression des défauts DIAG/Registres Fonctionnement Options Info Registre données analyseur Registres de données pour les données des analyseurs par voie humide Registre de données PE1 Source de données Lecture seule Affiche la voie de mesure Paramètre mesuré...
  • Page 130 Diagnostic et suppression des défauts Liquiline System CA80COD DIAG/Registres Fonctionnement Options Info Régler la fenêtre de Il est possible d' i ndiquer ici les heures de début et tracé de fin des entrées du registre à afficher graphiquement. Début courbe Sélection...
  • Page 131: 11.10 Informations Système

    Liquiline System CA80COD Diagnostic et suppression des défauts DIAG/Registres Fonctionnement Options Info Tous les registres de Action, Cette fonction permet de sauvegarder le registre données démarre dès que l' o ption a sur une carte SD. Registre de données PE1 été...
  • Page 132 Diagnostic et suppression des défauts Liquiline System CA80COD DIAG/Information système Fonctionnement Options Info Version MPL Lecture seule Version actuelle Module de contrôle FXAB1 Lecture seule • Version firmware • Version Hardware Photomètre Lecture seule • Version firmware • Version Hardware...
  • Page 133: 11.11 Informations Sur Le Capteur

    Liquiline System CA80COD Diagnostic et suppression des défauts DIAG/Information système Fonctionnement Options Info Sauvegarder information système Sauvegarder sur carte SD Attribution automatique Les informations sont sauvegardées du nom du fichier sur une carte SD dans un sous- (horodaté) répertoire "sysinfo".
  • Page 134: 11.13 Test De L'appareil

    Diagnostic et suppression des défauts Liquiline System CA80COD DIAG/Simulation Principe de fonctionnement Options Info Sortie courant x:y Simulation d' u n courant de sortie Ce menu apparaît autant de fois qu' i l y a de sorties courant. Simulation Sélection Si vous simulez la valeur à...
  • Page 135: 11.14 Réinitialiser

    Liquiline System CA80COD Diagnostic et suppression des défauts DIAG/Test système Fonction Options Info Valeur brute Lecture seule Réacteur Température réacteur Lecture seule Affiche la température du réacteur de digestion Courant réacteur Lecture seule Affiche le courant du réacteur Etat réacteur Lecture seule Ventilateur réacteur...
  • Page 136: 11.15 Informations Sur Les Durées De Fonctionnement

    Diagnostic et suppression des défauts Liquiline System CA80COD 11.15 Informations sur les durées de fonctionnement DIAG/Information temps de fonctionnement Fonctionnement Options Info Temps fonct. des filtres cartouche Cartouche filtrante Lecture seule Affiche la durée d' u tilisation en jours Temps fonct. photomètre Photomètre...
  • Page 137: 11.16 Historique Du Firmware

    Liquiline System CA80COD Diagnostic et suppression des défauts 11.16 Historique du firmware Date Version Modifications du firmware Documentation 06/2017 01.06.04 Extension BA01245C/07/../03.16 • Nouvelle fonction mathématique Formule BA01354C/07/../04.17 • Améliorations • Nettoyage chimique (CAT860) • Étalonnage du point zéro DCO •...
  • Page 138: Maintenance

    Maintenance Liquiline System CA80COD Maintenance Effets sur le process et la commande de process ‣ Prendre toutes les mesures nécessaires à temps pour garantir la sécurité de fonctionnement et la fiabilité du point de mesure. AVERTISSEMENT Pression et température de process, contamination, tension électrique Risque de blessures graves pouvant entraîner la mort...
  • Page 139: Nettoyage

    • Remplacer les tuyaux (si nécessaire) • Remplacer les éléments filtrants • Remplacer les joints toriques du réacteur sous pression (SAV Endress+Hauser) Tous les 24 mois Remplacer le verre du réacteur (y compris le serpentin de chauffage et la PT1000) Si nécessaire...
  • Page 140: Remplacement Des Réactifs

    Maintenance Liquiline System CA80COD Vidanger les tuyaux 1. Ouvrez l' a nalyseur. 2. Arrêtez l' a limentation en échantillon. 3. Appuyez sur la touche programmable MODE et sélectionnez Mode manuel .  L' a fficheur indique Mode actuel- Manuel. Attendez que toutes les opérations soient terminées. Les opérations en cours peuvent être stoppées sous Menu/Opération/Opération manuelle.
  • Page 141: Réaliser Un Étalonnage Du Point Zéro

    Liquiline System CA80COD Maintenance 5. Menu/Opération Sélectionnez /Maintenance/Mode chgt flacon/Suppression flacon/Sélection flacon . 6. Sélectionnez les flacons que vous souhaitez remplacer et appuyez sur OK pour confirmer. 7. Confirmer les flacons enlevés . Remplacer les flacons 1. Remplacer les flacons retirés par du réactif frais .
  • Page 142: Remplacer Les Éléments Filtrants

    Maintenance Liquiline System CA80COD 2. Rincer le système. →  139  Il ne doit plus rester d' é chantillon dans le collecteur d' é chantillon. 3. Retirer les flacons et le bac à flacons. 4. Remplacer avec les tuyaux de même diamètre et longueur. Attacher les étiquettes aux nouveaux tuyaux.
  • Page 143: Vérification Du Niveau Du Bidon À Déchets

    Liquiline System CA80COD Maintenance 4. Raccorder les tuyaux de réactif aux vannes de réactif correspondantes. 5. Sélectionner Menu/Opération/Remplacement seringue/Selection seringue. 6. Sélectionner les seringues qui ont été remplacées, puis appuyer sur OK pour confirmer. 7. Sélectionner l' R emettre à zéro temps de fonction..
  • Page 144 Maintenance Liquiline System CA80COD 2. Appuyer sur le MODE et sélectionner Mode manuel doit être sélectionné.  L' a fficheur indique : Mode actuel- Manuel. Attendre que toutes les opérations soient terminées. Les opérations en cours peuvent être stoppées sous : Menu/Opération/Opération manuelle.
  • Page 145: Réparation

    Liquiline System CA80COD Réparation Réparation 13.1 Pièces de rechange Pour toute question concernant les pièces de rechange, contacter le SAV Endress +Hauser. A0028756 A0028757  71  72 A0030488  73 Pos. Description et contenu Référence Kit de pièces de rechange Kit CA8x : ventilateur de boîtier, complet...
  • Page 146 Réparation Liquiline System CA80COD Pos. Description et contenu Référence Kit de pièces de rechange Kit CA8x : porte avec fenêtre 71218409 Kit instructions, pièces de rechange CA8x Kit CA80TP : capot de sécurité 71324175 Kit CA8x : cylindre de serrure 71218425 Kit instructions, pièces de rechange CA8x...
  • Page 147: Retour De Matériel

    été commandé ou livré. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été en contact avec le produit.
  • Page 148: Accessoires

    Accessoires Liquiline System CA80COD Accessoires Vous trouverez ci-dessous les principaux accessoires disponibles à la date d' é dition de la présente documentation. ‣ Pour les accessoires non mentionnés ici, adressez-vous à notre SAV ou agence commerciale. 14.1 Accessoires de montage Kit, colonne CA80, en extérieur...
  • Page 149: Kits De Mise À Niveau Caz880

    Liquiline System CA80COD Accessoires Additionnellement pour la gamme de mesure large • Tuyau pour eau de dilution (PTFE, noir) • Tuyau de vanne de dilution (PharMed) • Tête de pompe complète, moteur exclu • Raccord avec cône • Récipient de dilution avec bouchon En option •...
  • Page 150 Accessoires Liquiline System CA80COD Orbipore CPS91D • Électrode de pH avec orifice en guise de diaphragme pour des produits avec fort potentiel d' e ncrassement • Configurateur de produit sur la page produit : www.fr.endress.com/cps91d Information technique TI00375C Orbipac CPF81D •...
  • Page 151 Liquiline System CA80COD Accessoires 14.5.4 Capteurs de conductivité avec mesure conductive de la conductivité Condumax CLS21D • Capteur à deux électrodes en version tête enfichable • Configurateur de produit sur la page produit : www.fr.endress.com/CLS21d Information technique TI00085C 14.5.5 Capteurs d'oxygène Oxymax COS51D •...
  • Page 152: Fonctionnalités Supplémentaires

    Accessoires Liquiline System CA80COD 14.5.8 Capteurs de turbidité Turbimax CUS51D • Pour la mesure néphélométrique de turbidité et de solides dans les eaux usées • Méthode de la lumière pulsée à 4 faisceaux • Avec technologie Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/cus51d...
  • Page 153: Câble De Mesure

    Liquiline System CA80COD Accessoires Kits de transformation 71136999 Kit CSF48/CA80 : rétrofit interface service (connecteur à bride CDI, contre-écrou) 71218507 Kit CA80 : module interface CM44 71111053 Kit CM442/CM444/CM448/CSF48/CA80 : d' e xtension AOR ; 2 x relais, 2 x sortie analogique 0/4 ...
  • Page 154: Logiciel

    Accessoires Liquiline System CA80COD 14.8 Logiciel Memobase Plus CYZ71D • Logiciel PC pour prise en charge de l' é talonnage en laboratoire • Visualisation et documentation de la gestion des capteurs • Etalonnages du capteur mémorisés dans la base de données •...
  • Page 155: Caractéristiques Techniques

    Liquiline System CA80COD Caractéristiques techniques Caractéristiques techniques 15.1 Entrée Grandeurs mesurées [mg/l, ppm] Gamme de mesure CA80COD-**C1 : 10 à 5000 mg/l O , commutation automatique de la gamme de mesure CA80COD-**C3 : 10 à 5000 mg/l O + module de dilution (1:4) Types d' e ntrée...
  • Page 156: Sortie

    Caractéristiques techniques Liquiline System CA80COD 15.2 Sortie Signal de sortie Selon la version : • 2 x 0/4 à 20 mA, actif, potentiellement isolé (version standard) • 4 x 0/4 à 20 mA, actif, potentiellement isolé (version avec 2 sorties supplémentaires) •...
  • Page 157: Sorties Relais

    Liquiline System CA80COD Caractéristiques techniques Spécification électrique Tension de sortie max. 24 V Tension d'essai 500 V Spécification de câble Type de câble Recommandation : câble blindé Spécification de câble Max. 2,5 mm (14 AWG) 15.4 Sorties relais Spécification électrique Types de relais •...
  • Page 158: Données Spécifiques Au Protocole

    Caractéristiques techniques Liquiline System CA80COD 15.5 Données spécifiques au protocole Modbus RS485 Protocole RTU/ASCII Codes de fonction 03, 04, 06, 08, 16, 23 Support de diffusion pour codes de fonction 06, 16, 23 Données de sortie 16 valeurs mesurées (valeur, unité, état), 8 valeurs numériques (valeur, état)
  • Page 159: Alimentation

    Liquiline System CA80COD Caractéristiques techniques Maximum RPI 10000 ms Intégration système EtherNet/IP Rockwell Add-on-Profile Level 3, Faceplate for Factory Talk SE Données IO Input (T → O) Etat de l' a ppareil et message de diagnostic avec la plus haute priorité...
  • Page 160: Caractéristiques De Performance

    Caractéristiques techniques Liquiline System CA80COD NPT½" 6 à 12 mm (0.24 à 0.48") G½ 7 à 12 mm (0.28 à 0.48") Les presse-étoupe montés en usine sont serrés avec 2 Nm. Raccordement des capteurs Capteurs avec protocole Memosens (en option) Types de capteur Câble de capteur...
  • Page 161: Environnement

    Liquiline System CA80COD Caractéristiques techniques Temps de digestion 3 à 120 min Quantité d' é chantillon 8 ml (0,27 fl.oz)/mesure requise Quantité de réactif requise Pour un intervalle de mesure de 1 heure, un kit de réactifs dure 50 jours Quantité...
  • Page 162: Process

    Caractéristiques techniques Liquiline System CA80COD Sécurité électrique Selon EN/IEC 61010-1:2010, classe de protection I Basse tension : catégorie de surtension II Pour les installations jusqu' à 2000 m (6500 ft) au-dessus du niveau de la mer Degré de pollution Niveau de pollution 2 15.9...
  • Page 163 Liquiline System CA80COD Caractéristiques techniques Unité de dosage • Bloc manifold • Plastique ETFE • Joints de vanne • Plastique FKM • Tube optique • Verre borosilicaté Tuyaux • PTFE • Tuyau d' é chantillon, tuyau de la pompe au récipient de dilution : PharMed...
  • Page 164: Index
