Liquiline System CA80COD
Endress+Hauser
6.

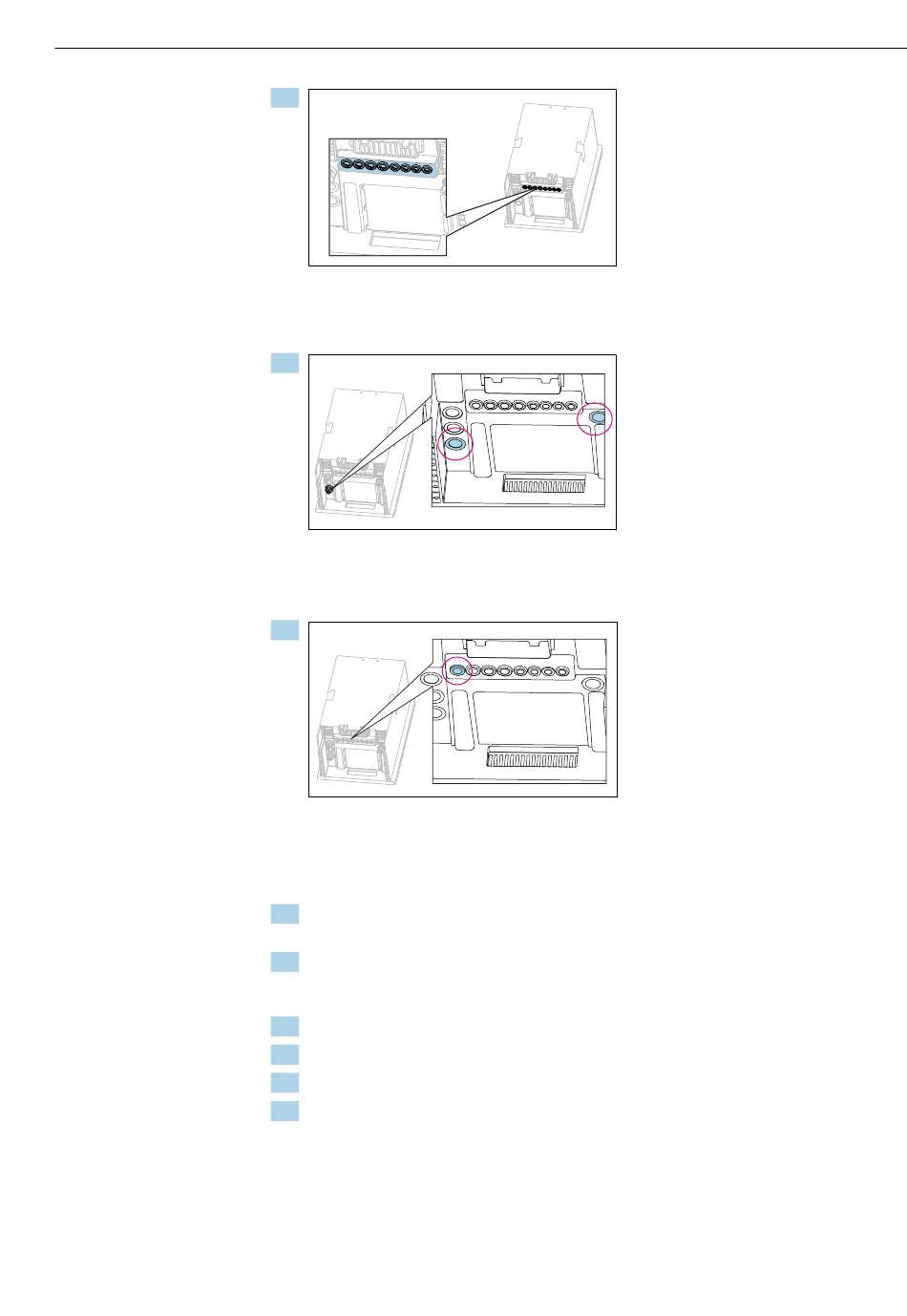

Faire passer les câbles à travers les presse-étoupe se trouvant en bas de l' a ppareil.
Uniquement pour la version "Outdoor"
7.
Faire passer le tuyau de déchets chauffé (à gauche dans le graphique) et le tuyau
d' é chantillon chauffé (à droite dans le graphique) à travers les presse-étoupe
indiqués.
8.
Faire passer le câble d' a limentation électrique, qui est fourni par le client sur
l' e mplacement de montage, à travers le presse-étoupe indiqué.
Pour toutes les versions
9. Poser les câble à l' a rrière de l' a ppareil afin qu' i ls soient bien protégés. Utiliser des
serre-câbles.
10. Guider le câble vers le compartiment de l' é lectronique.
Après le raccordement :
1. Fixer le couvercle du compartiment de l' é lectronique à l' a ide des 6 vis.
2. Replier la plaque porteuse et utiliser les vis 5 pour la fixer après le raccordement.
3. Serrer les presse-étoupe sur la partie inférieure de l' a ppareil afin de fixer les câbles.
4. Replacer le bac à flacons dans le boîtier.
Raccordement électrique
