Raccordement électrique
28
6.2.2 Version "Outdoor" : raccordement de l'alimentation et du
chauffage de tuyau
Le câble d' a limentation électrique n' e st pas contenu dans la livraison et doit être fourni par
le client.
1. Faire passer le câble d' a limentation électrique et les deux câbles des chauffages de
tuyau par le dessous à travers le presse-étoupe situé sur la patine arrière intérieure de
l' a ppareil, puis les acheminer dans le compartiment de l' é lectronique (→  27).
2. Retirer la plaque de recouvrement du compartiment de l' é lectronique.
3. Raccorder le câble.

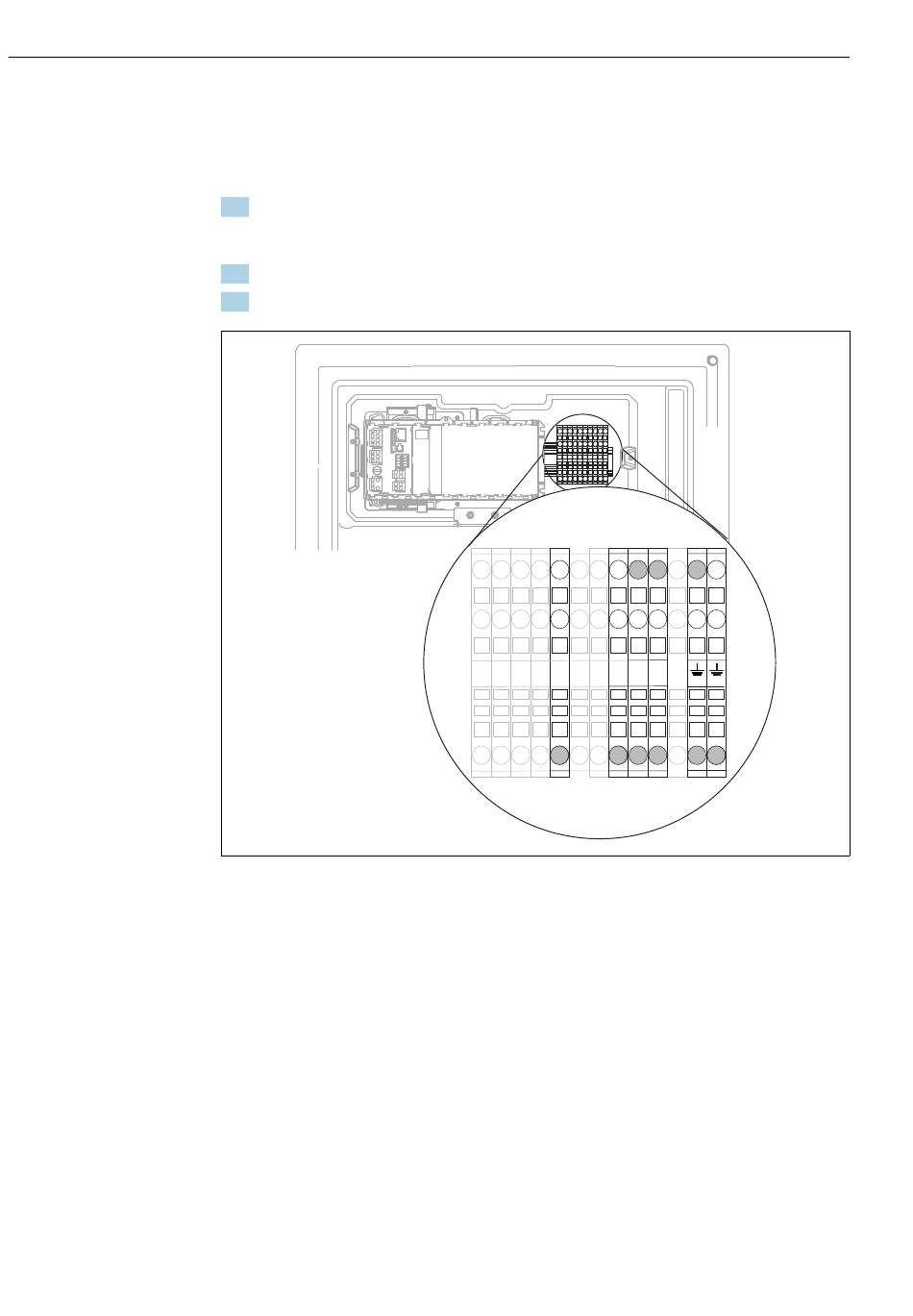

 24 Occupation des bornes pour la version "Outdoor"
1 Bornes d' a limentation
2 Bornes du chauffage de tuyau (2x)
Liquiline System CA80COD
2 2 2
N N S S
L L N
o i
+ + - - -
1 1 2 2 2 1
A0040782
