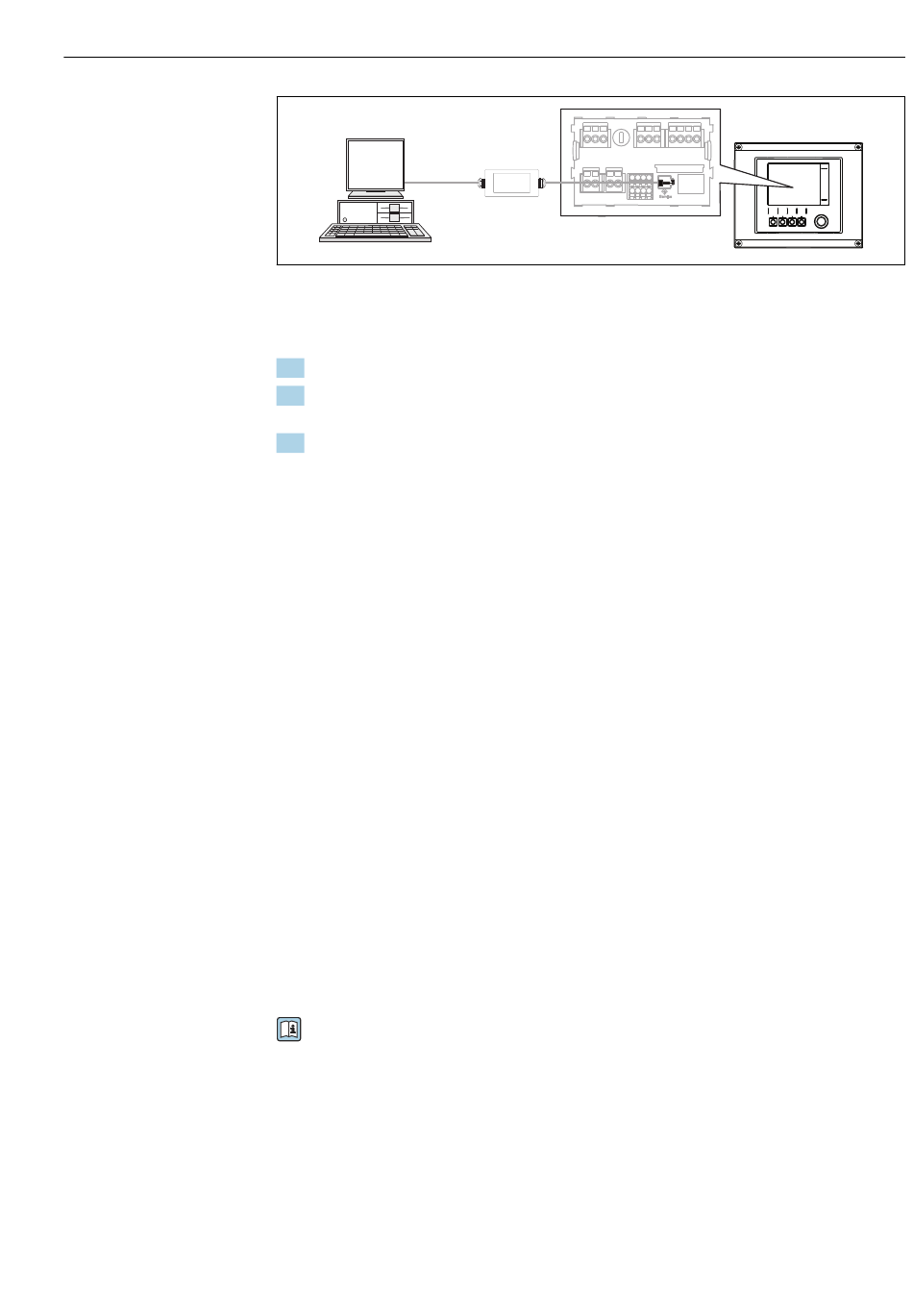

 54 Vue d' e nsemble du raccordement
7.2.2 Établissement de la connexion de données
1. Démarrer FieldCare.
2. Établir une connexion avec la Commubox. Pour cela, sélectionner le ComDTM "CDI
Communication FXA291".
3. Sélectionner ensuite le DTM "Liquiline CM44x" et démarrer la configuration.
Il est à présent possible de commencer la configuration en ligne via le DTM.
La configuration en ligne est en concurrence avec la configuration sur site,
ce qui signifie que chacune des deux options bloque l' a utre. Des deux côtés, il est possible
de prendre la main sur l' a utre côté.
7.2.3 Configuration
• Dans le DTM, la structure de menu correspond à la configuration sur site. Les fonctions
des touches programmables du Liquiline se trouvent à gauche dans la fenêtre principale.
• Un clic sur le nom d' u n menu ou une fonction correspond à une pression sur le
navigateur.
• Les réglages peuvent être réalisés confortablement à l' a ide du clavier du PC.
• Il est possible d' u tiliser FieldCare pour sauvegarder des registres, faire des sauvegardes
de configurations et transmettre des configurations à d' a utres appareils.
• Il est également possible d' i mprimer les configurations ou de les sauvegarder en format
PDF.
7.3

Bus de terrain

7.3.1 PROFIBUS DP
Avec le module de bus de terrain 485 et la version d' a ppareil appropriée, vous pouvez
communiquer via PROFIBUS DP.
‣
Raccordez le câble de données PROFIBUS aux bornes du module de bus de terrain
conformément à la description .
Pour plus de détails sur la "Communication PROFIBUS", voir les pages produit sur
Internet (→ SD01188C).
7.3.2 Modbus
Avec le module de bus de terrain 485 et la version d' a ppareil appropriée, vous pouvez
communiquer via Modbus RS485 ou Modbus TCP.
Pour Modbus TCP, vous pouvez utiliser le module ETH à la place du module 485.
Avec Modbus RS485, vous pouvez utiliser les protocoles RTU et ASCII. Vous pouvez passer
à ASCII sur l' a ppareil.
