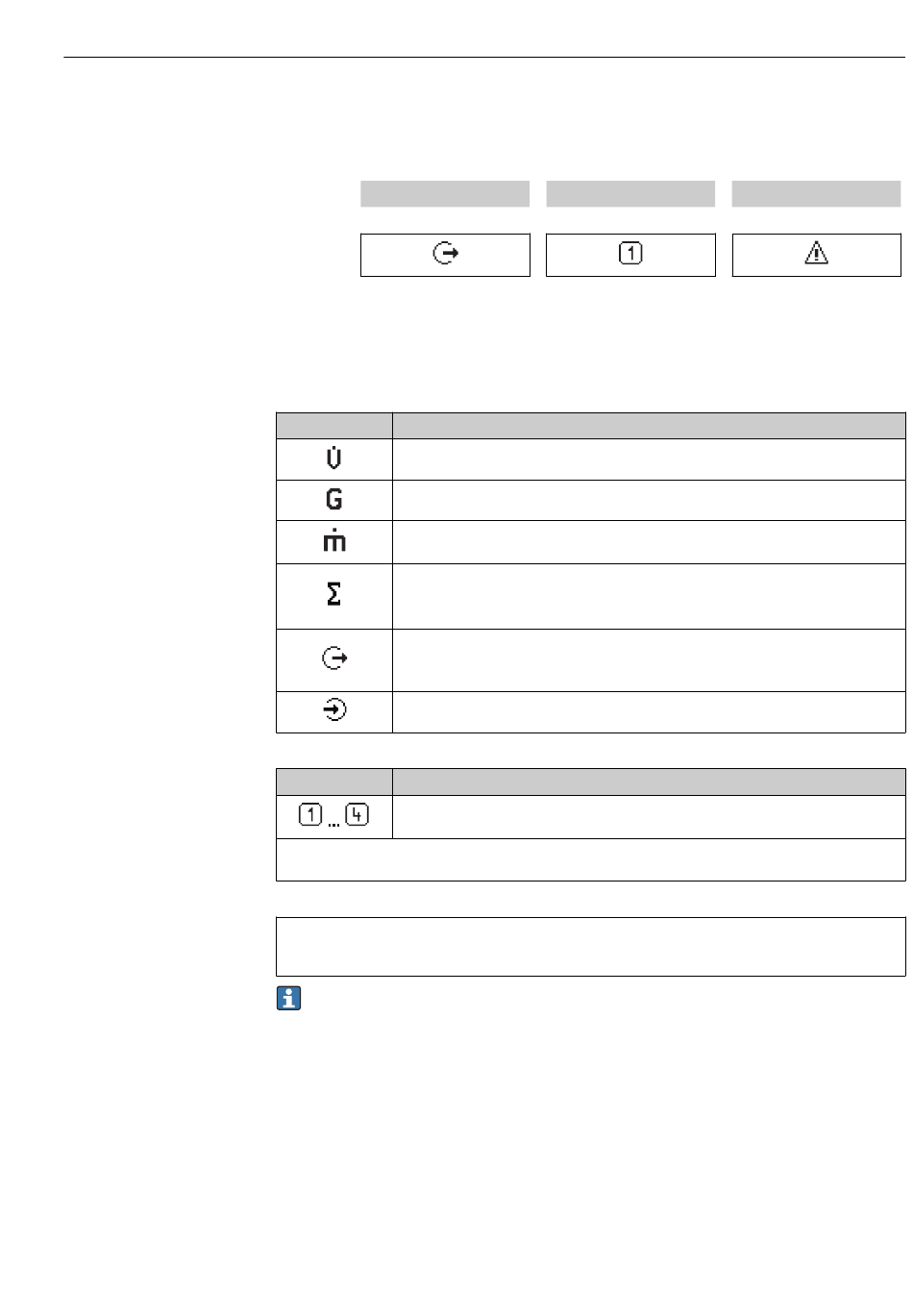

Zone d'affichage
Dans la zone d' a ffichage, chaque valeur mesurée est précédée d' u n type de symbole
déterminé en guise d' e xplication détaillée :
Variable mesurée
↓
Exemple
Variables mesurées
Symbole Signification
Débit volumique
Conductivité
Débit massique
Totalisateur

Par l' i ntermédiaire du numéro de voie est indiqué lequel des trois totalisateurs est
affiché.
Sortie

Le numéro de la voie de mesure indique laquelle des sorties courant est affichée.
Entrée d' é tat
Numéros de voies de mesure
Symbole Signification
Voie 1...4
Le numéro de la voie de mesure est affiché uniquement s' i l existe plusieurs voies pour le même type de variable
mesurée (p. ex. totalisateur 1 à 3).
Comportement du diagnostic
Le comportement de diagnostic se rapporte à un événement de diagnostic qui est pertinent pour la variable
mesurée affichée.
Pour les informations sur les symboles →  151
Le nombre et le format d' a ffichage des valeurs mesurées peuvent être configurés via le
paramètre Format d'affichage (→  121).
Méthodes de configuration
Numéro de voie de mesure
↓
Comportement diagnostic
↓
Apparaît uniquement en
présence d' u n événement de
diagnostic pour cette
variable mesurée.
