Proline Promag W 400 EtherNet/IP
Endress+Hauser

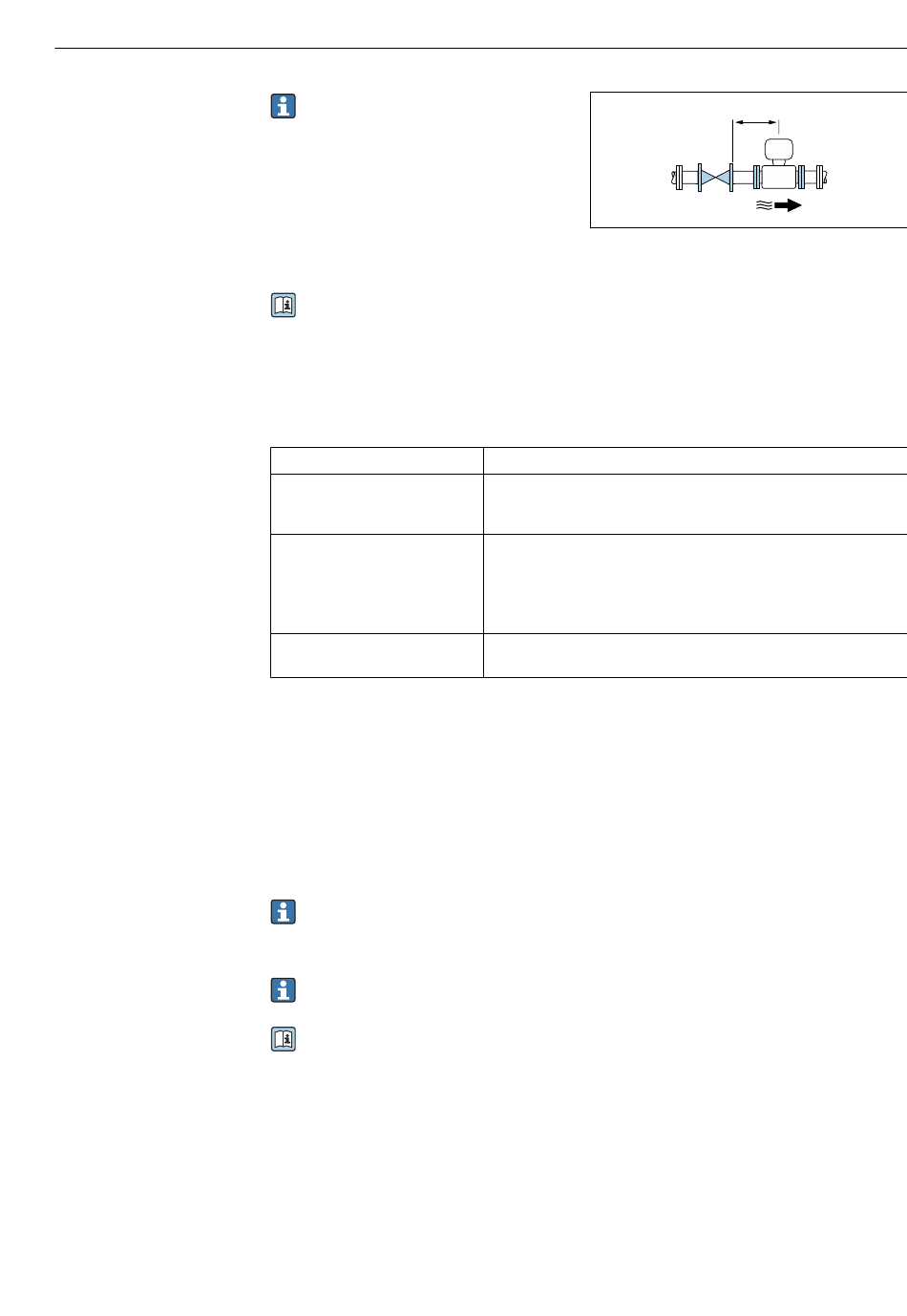

Dans le cas d' a ppareils avec caractéristique de
commande "Construction", options J et K, une
longueur droite d' e ntrée de seulement ≥ 2 x DN
doit être prise en compte si la vanne est ouverte à
100 % pendant le fonctionnement.
6.1.4

Dimensions

Pour les dimensions et les longueurs montées de l' a ppareil, voir le document
"Information technique", section "Construction mécanique" →  210
6.1.5 Exigences en matière d'environnement et de process
Gamme de température ambiante
Transmetteur
Afficheur local
Capteur
Revêtement du tube de mesure
En cas d' u tilisation en extérieur :
• Monter l' a ppareil de mesure à un endroit ombragé.
• Éviter la lumière directe du soleil, en particulier dans les régions au climat chaud.
• Éviter les fortes intempéries.
• Si la version compacte de l' a ppareil est isolée aux basses températures, l' i solation doit
également inclure le col de l' a ppareil.
• Protéger l' a fficheur contre les chocs.
• Protéger l' a fficheur contre l' a brasion, p. ex. causée par le sable dans les régions
désertiques.
Protection de l' a ffichage disponible comme accessoire →  175.
Tableaux des températures
Pour l' u tilisation en zone explosible, tenir compte de la relation entre température
ambiante admissible et température du produit.
Pour plus d' i nformations sur les tableaux de températures, voir la documentation
séparée "Conseils de sécurité" (XA) pour l' a ppareil.
Pression du système
Montage près de pompes →  20
Vibrations
Montage en cas de vibrations du tube →  21
–40 ... +60 °C (–40 ... +140 °F)
–20 ... +60 °C (–4 ... +140 °F), la lisibilité de l' a fficheur local peut être
altérée à des températures situées en dehors de la gamme de
température.
• Matériau du raccord process, acier au carbone :
–10 ... +60 °C (+14 ... +140 °F)
• Matériau du raccord process, inox : –40 ... +60 °C (–40 ... +140 °F)
Si la température ambiante et la température du produit sont élevées,
monter le capteur séparément du transmetteur.
Ne pas dépasser ou descendre en dessous de la gamme de température
autorisée pour le revêtement du tube de mesure →  191.
Montage
≥ 2 × DN
