Raccordement électrique
50

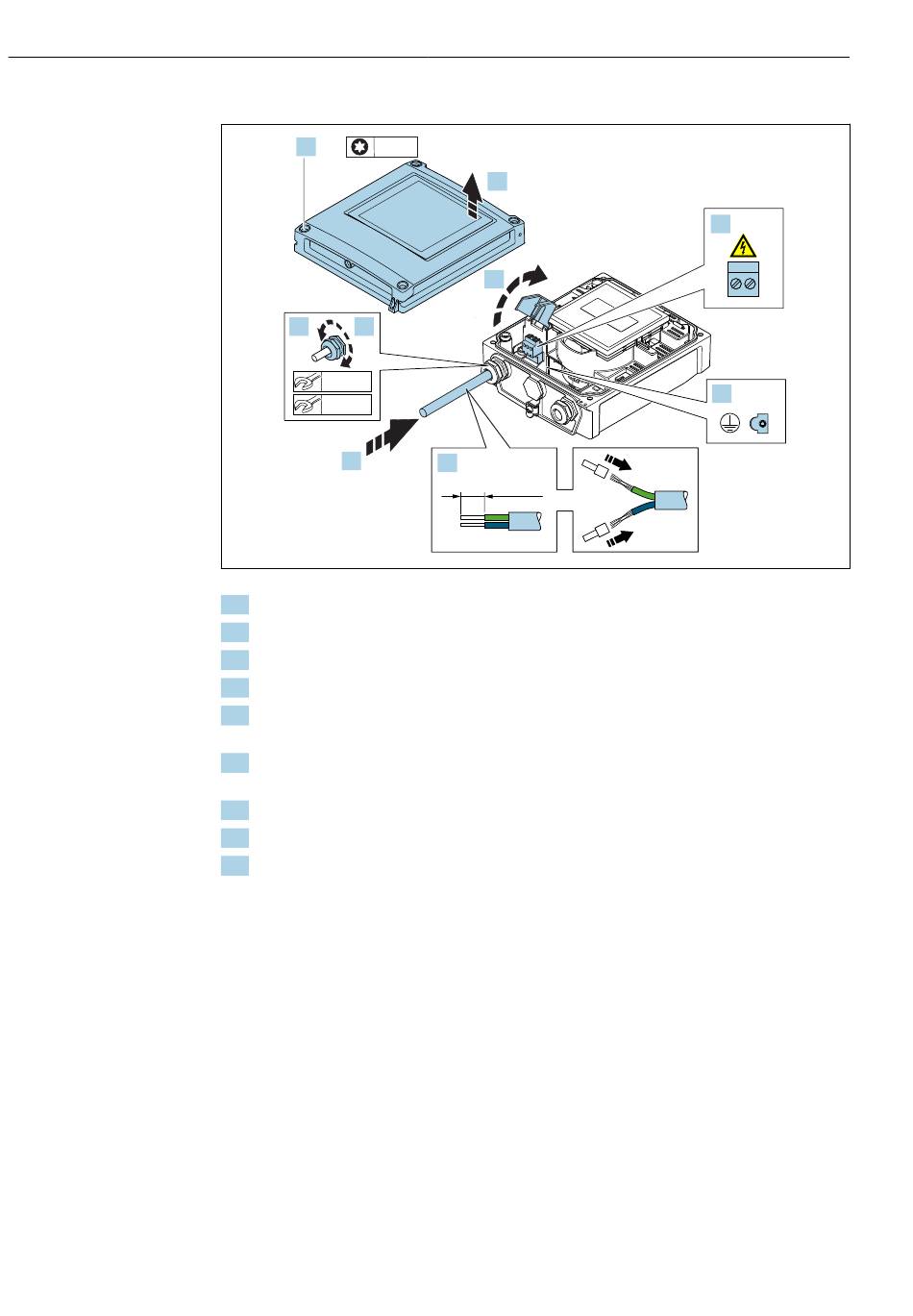

Raccorder la tension d'alimentation
1. 4 x T 20
4. 9.
22 mm
24 mm
5.
1. Desserrer les 4 vis de fixation du couvercle du boîtier.
2. Ouvrir le couvercle du boîtier.
3. Ouvrir le couvercle de protection contre les contacts.
4. Desserrer le presse-étoupe.
5. Passer le câble à travers l' e ntrée de câble. Ne pas retirer la bague d' é tanchéité de
l' e ntrée de câble, afin de garantir l' é tanchéité.
6. Dénuder le câble et ses extrémités. Dans le cas de câbles toronnés, sertir en plus des
extrémités préconfectionnées.
7. Connecter la terre de protection.
8. Raccorder le câble conformément à l' o ccupation des bornes →  43.
9. Serrer fermement le presse-étoupe.
Proline Promag W 400 EtherNet/IP
2.
3.
6.
10 (0.4)
8.
7.
A0038184
