Méthodes de configuration
82
3. Si elles ne sont plus utilisées :
Réinitialiser les propriétés modifiées du protocole Internet (TCP/IP) →  77.
Si la communication avec le serveur web a été établie via l' a dresse IP par défaut
192.168.1.212, le commutateur DIP n°10 doit être réinitialisé (de ON → OFF).
Ensuite, l' a dresse IP de l' a ppareil est à nouveau active pour la communication réseau.
8.5 Accès au menu de configuration via l'outil de
configuration
La structure du menu de configuration dans les outils de configuration est identique à la
configuration via l' a fficheur local.
8.5.1

Raccordement de l'outil de configuration

Via réseau EtherNet/IP
Cette interface de communication est disponible dans les versions d' a ppareil avec
EtherNet/IP.
Topologie en étoile
1

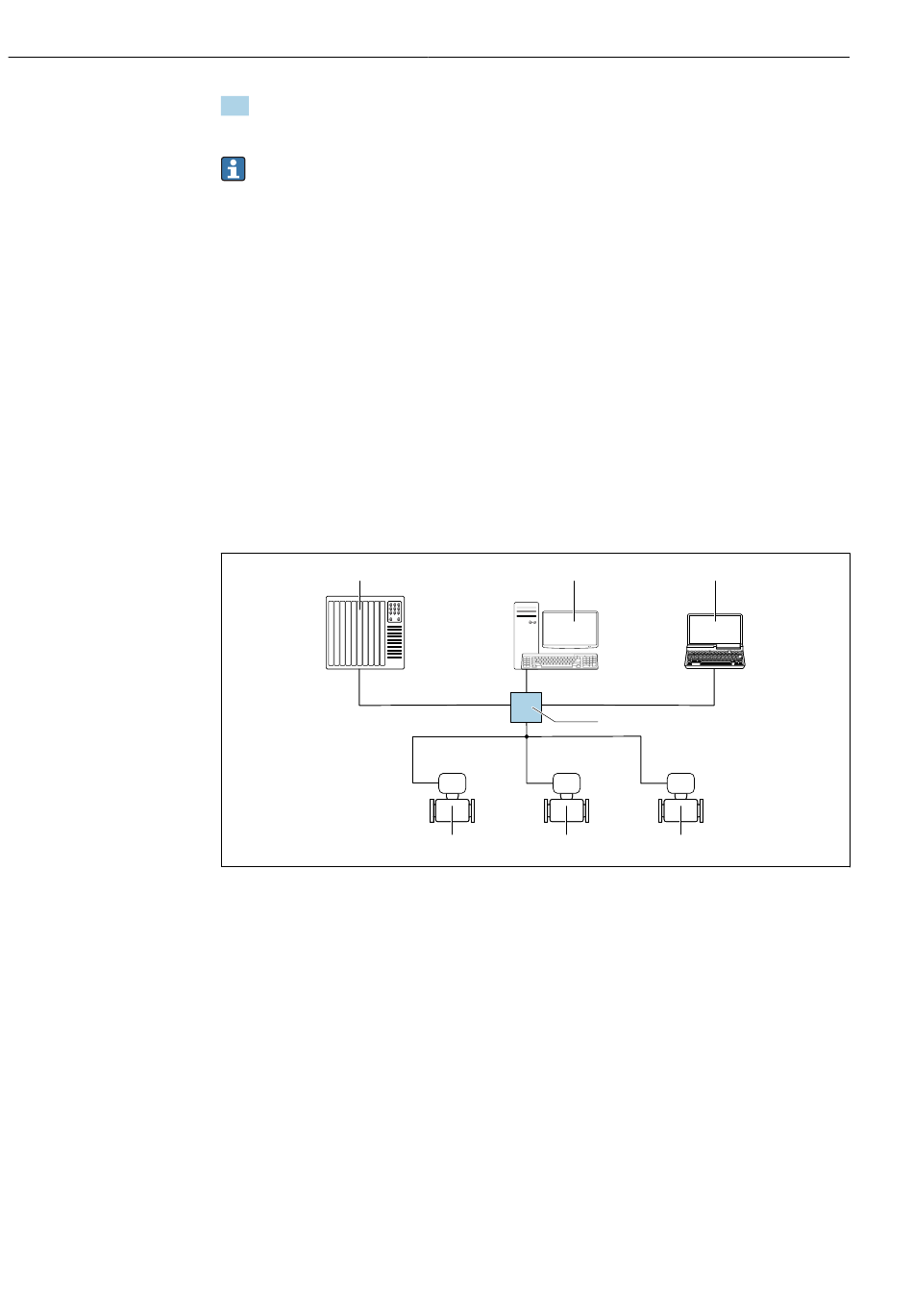

 16 Options pour la configuration à distance via le réseau EtherNet/IP : topologie en étoile
1 Système/automate, p. ex. "RSLogix" (Rockwell Automation)
2 Station de travail pour la configuration d' a ppareils de mesure : avec Custom Add-on-Profile pour "RSLogix
5000" (Rockwell Automation) ou avec Electronic Data Sheet (EDS)
3 Ordinateur avec navigateur web (p. ex. Internet Explorer) pour un accès au serveur web intégré ou avec outil
de configuration (p. ex. FieldCare, DeviceCare) avec COM DTM "CDI Communication TCP/IP"
4 Commutateur Ethernet
5 Appareil de mesure
Proline Promag W 400 EtherNet/IP
2
4
5 5
3
5
A0032078
