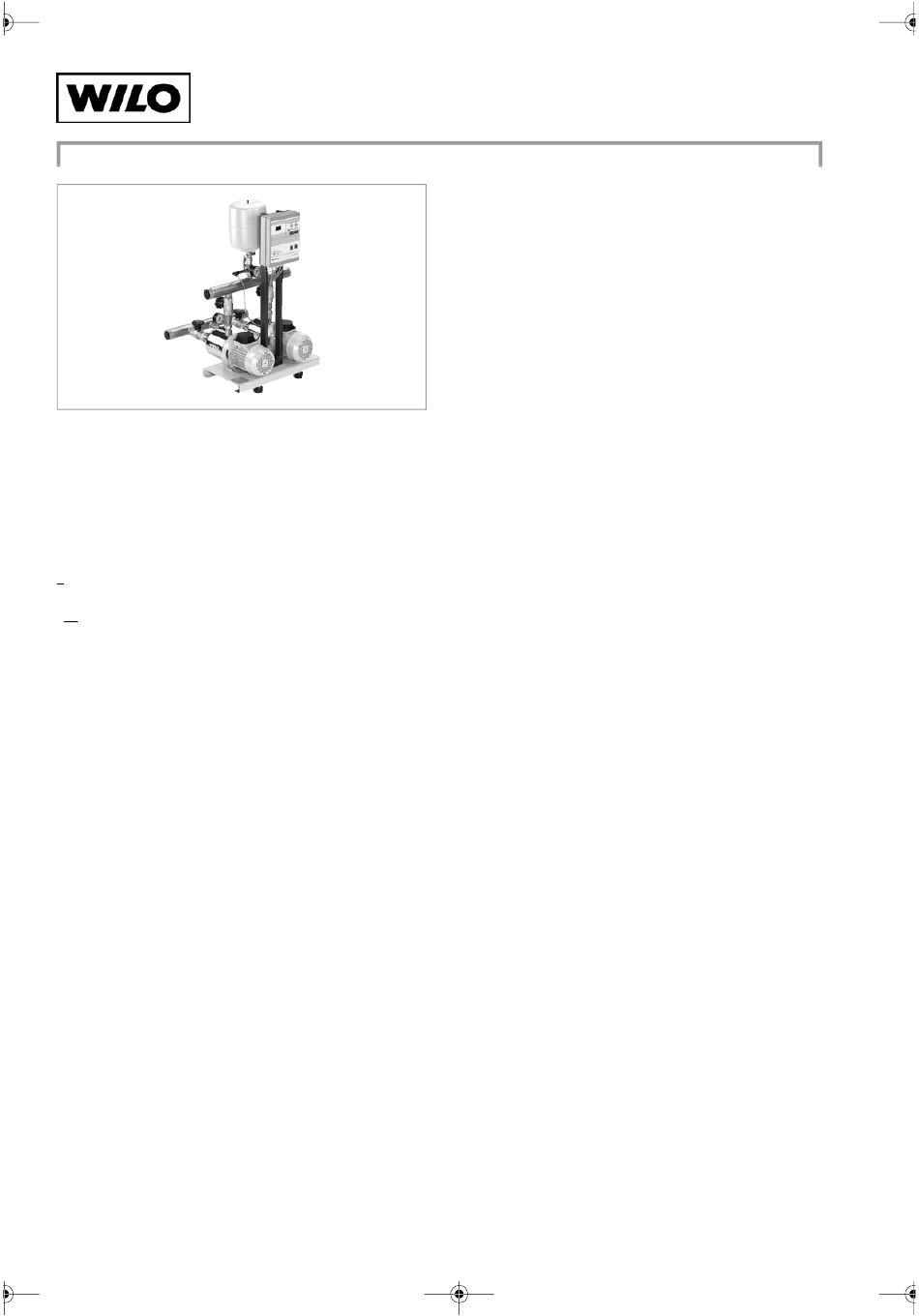

Wilo-Economy CO-... MHI/ER
Surpresseur à pompes multiples (non auto-amorçant) :
Dénomination
Exemple : Wilo-CO-2 MHI 405/ER
CO surpresseur compact
-2 nombre de pompes
MHI type de la pompe
405 débit nominal d'une pompe simple [m
(en exécution 2 pôles/50 Hz)
405 nombre d'étages d'une pompe simple
ER type du coffret de commande ; ER = Economy-Regler
(régulateur économique)
Domaines d'application
Distribution d'eau et surpression dans des immeubles d'habitations,
de bureaux et administratifs, des hôtels, des hôpitaux, des centres
commerciaux et également dans l'industrie.
Pour transporter de l'eau potable et sanitaire, de l'eau de refroidis-
sement, de l'eau d'extinction ou d'autres eaux, qui n'attaquent pas
chimiquement ni mécaniquement les matériaux utilisés et qui ne
contiennent pas de substances abrasives ni fibreuses.
Construction
Socle
Galvanisé à chaud et équipé avec des plots antivibratiles, réglables en
hauteur, en prévision d'une isolation phonique. Autres exécutions sur
demande.
Tuyauterie
Tuyauterie complète en acier inoxydable 1.4571, prévue pour le
raccordement de tous les tuyaux, en différents matériaux, utilisés dans
la technique du bâtiment. La tuyauterie est dimensionnée suivant les
performances hydrauliques globales de l'installation.
Pompes
On utilise 2 à 4 pompes, couplées en parallèle, de la série MHI 2,
MHI 4, MHI 8 et MHI 16. Toutes les parties de la pompe, en contact
avec le liquide, sont en acier inoxydable 1.4301.
D'autres informations sur les pompes, voir chapitre "Pompes centri-
fuges, à haute pression".
Robinetterie
Chaque pompe, du côté aspiration et refoulement, est équipée d'une
vanne à boisseau sphérique avec réducteur en CuZn, recouvert de Ni,
certifiée DVGW et du côté de refoulement d'un clapet anti-retour.
234
Réservoir à membrane
8 l/PN 16, avec membrane en butyle (caoutchouc), monté côté
refoulement, alimentaire. Pour les travaux de vérification et de main-
tenance, prévu avec un robinet d'isolement en CuZn, recouvert de Ni,
avec vidange et raccord de passage suivant DIN 4807.
Capteur de pression
De 4 à 20 mA, monté sur le collecteur de refoulement, pour le pilo-
tage du coffret central Economy-Regler.
Indicateur de pression
Par un manomètre ø 63 mm sur le collecteur de refoulement.
Coffret de commande
Le surpresseur est équipé, en série, avec un coffret de commande
Economy-Regler ER 2-4. Pour les informations qui concernent le
raccordement et la description des fonctions du coffret voir le
chapitre "Appareils de commande et de pilotage" à la page 241.
Etendue de la fourniture
Un surpresseur complet, prémonté, testé, prêt au raccordement,
suivant DIN 1988 partie 5, comprenant de 2 à 4 pompes centrifuges,
à haute pression, en acier inoxydable, couplées en parallèle, avec
moteur à rotor sec (série MHI), montées sur un socle commun,
3
/h]
l'ensemble de la tuyauterie y compris tous les accessoires hydrauli-
ques, le coffret central de commande et le capteur de pression, ainsi
que le câblage complet de l'ensemble. Sont également compris
l'emballage et les instructions de montage, de mise en route et
d'entretien.
Spécifications techniques bureaux d'études
Réducteur de pression
Lorsque la pression à l'aspiration est trop élevée ou trop variable, il
faut placer un détendeur, qui maintient la pression moyenne à l'aspi-
ration à un niveau constant. Variation maximum autorisée à l'aspira-
tion 1,0 bar.
Débit
Jusqu'à 95 m
DIN 1988 ; avec une pompe de réserve jusqu'à 130 m
on considère la pompe de réserve comme pompe d'appoint.
Pression à l'aspiration
Lors du choix de l'installation, on tient compte de la pression
maximum à l'aspiration (voir les caractéristiques techniques). La
pression maximum à l'aspiration est calculée comme suit : la pression
de service maximum de l'installation moins la pression de la pompe à
Q = 0.
Pour l'utilisation et l'exploitation d'une installation de surpression,
on tient compte en général des prescriptions de la norme
DIN 1988.
Description de l'installation
Surpresseurs
Surpresseur pompes multiples
Description de l'installation
3
/h (26,4 l/s) exécution du surpresseur suivant
Edition: 06/2004 - Sous réserve de modifications techniques
3
/h (36,1 l/s) si
