Surpresseurs
Accessoires pour surpresseurs
Accessoires mécaniques
Bâche de stockage VBH Wilo suivant DIN 1988
pas de dessin

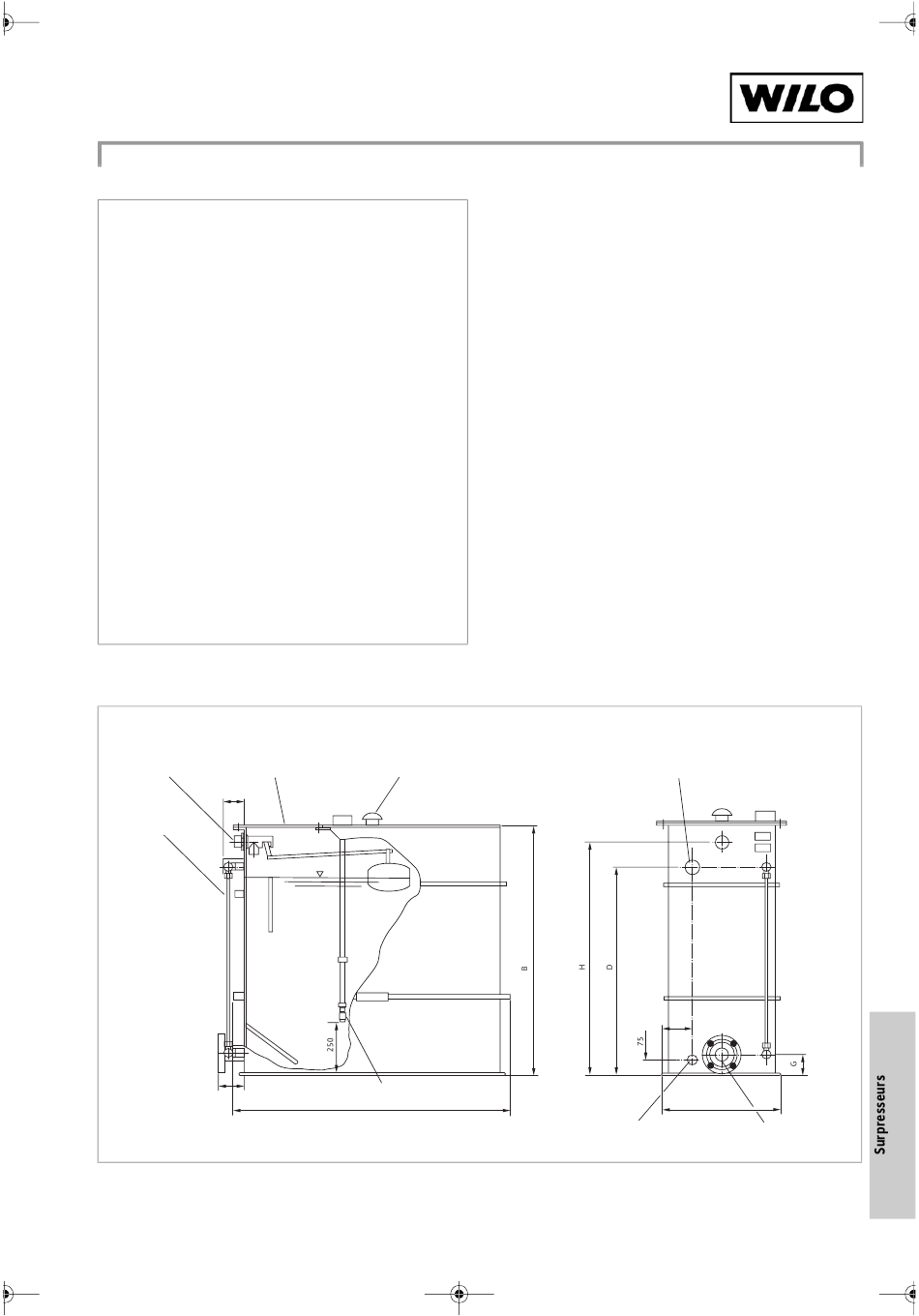

Plan d'encombrements
150 jusqu'à 500 litres, exécution angulaire
Entrée
vanne à flotteur
voir accessoire
Indicateur de
niveau d'eau
Edition: 06/2004 - Sous réserve de modifications techniques
Trappe de
visite Aération et purge
100
95
Protection marche à sec
(contacteur à flotteur)
A
Domaines d'application :
Bâche de stockage suivant DIN 1988 pour le raccordement indirect d'un
groupe surpresseur au réseau de distribution d'eau public.
En cas d'utilisation, suivre la norme DIN 1988 et les prescription de la
compagnie de distribution d'eau locale.
Etendue de la fourniture
Réservoir en PE, de construction ronde ou parallélépipédique avec
– indicateur de niveau d'eau
– robinet de vidange 1
– contacteur à flotteur pour signaler le manque d'eau
– aération
– ouverture d'inspection avec couvercle
– raccordement pour : l'arrivée, le trop-plein et le prélèvement
Fluides admissibles : eau propre
Température du fluide : max. 50 °C
Matériau du réservoir : PE, alimentaire
Endroit d'installation/instruction d'installation
– plat, horizontal, à l'abri du gel
– prévoir de la place pour l'inspection
– suivant DIN 1988
Attention :
le raccordement de la tuyauterie, sur place, est à exécuter sans charges et
libre de tensions.
Accessoires (à commander séparément)
Robinet à flotteur ou vanne à membrane (à partir de VB = 1500 l) avec vanne
pilote.
Trop-plein
manchons
HT 70
Vidange Rp1"
C
Prélèvement
