Unterteil • Lower Part • Partie Inférieure - AGFA d-lab.3 Documentation Technique

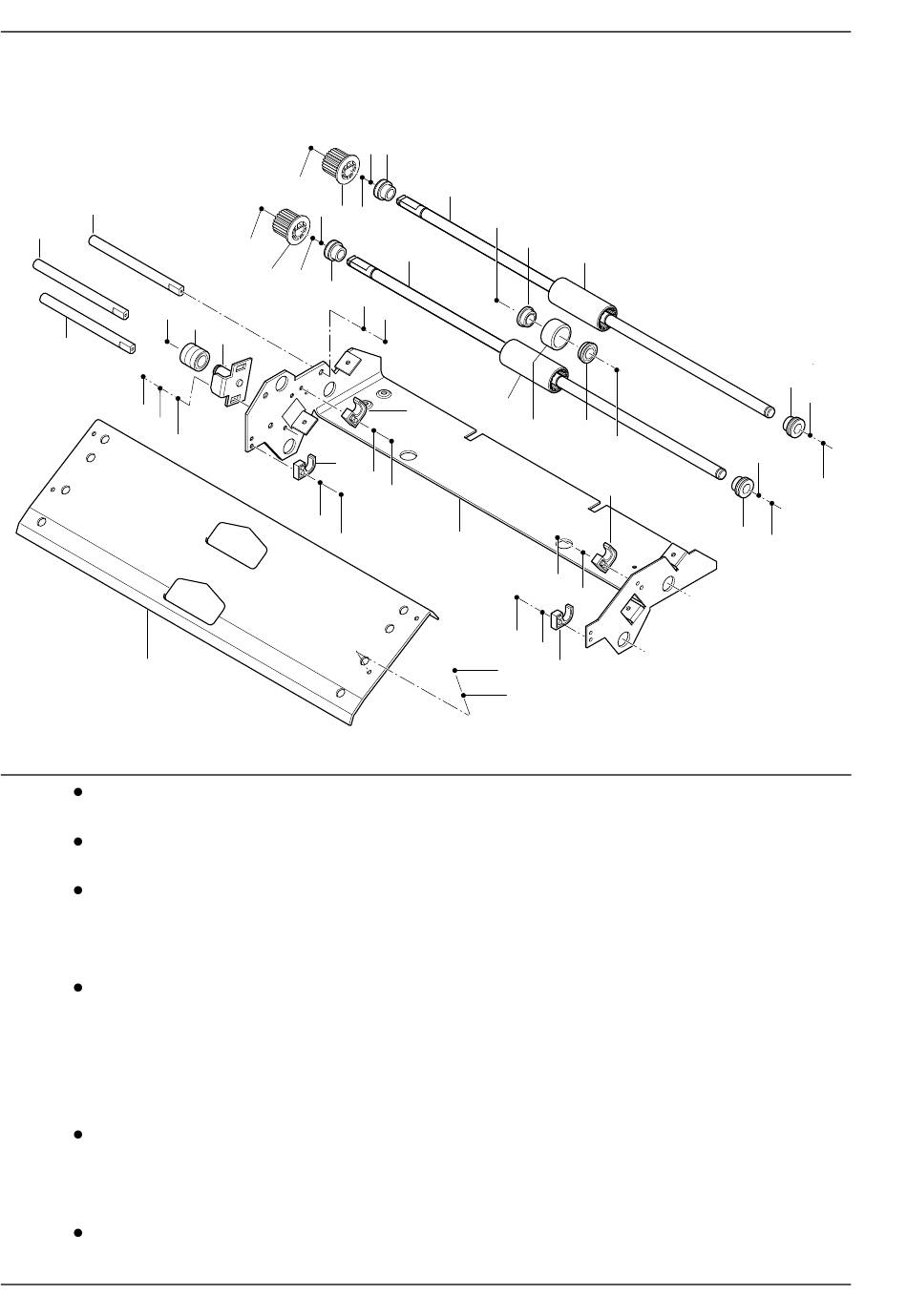

Unterteil • Lower part • Partie inférieure
2
2
N3982
2
N2275
N5651
N0853
10
Item no. D. Part no.
1 CM+7.8060.SBAA.1
2 CM+7.8060.SBAD.0
3 CM+7.8060.SBAE.0
4 CM+9.8060.PE33.1
5 CM+7.0371.0116.0
6 CM+7.0371.0115.0
7 CM+7.0371.0115.0
8 CM+7.0327.3110.0
9 CM+9.8060.TUBH.0
10 CM+7.8060.SBAB.0
4.58
2002-06-01 / PN 0139_01
N1564
8
9
N3982
N1564
9
N3982
7
N5651
12
11
13
N5643
N5643
N2334
Description
Rahmen
Frame
Cadre
Stehbolzen
Stud
Goujon fileté
Transportwelle
Transport shaft
Arbre de transport
Transportrolle gummiert
Transport roller rubber coated
Rouleau de transport en caoutchouc
Freilauf
Free-wheel
Axe libre
Miniaturkugellager
Miniature ball bearing
Roulement à billes miniature
Miniaturkugellager
Miniature ball bearing
Roulement à billes miniature
Scheibe
Washer
Rondelle
Synchronscheibe
Sync disk
Disque de synchronisation
Leitblech, unten
Guide plate, bottom
Tôle de guidage, en bas
8 7
3
N3982
6
3
N2300
4
13
5
N2334
1
N2334
N5643
N2329
N5643
Printer • Printer • Tireuse
4 3
6
N3982
13
N2334
N5643
13
Remarks
HF 0812 KF
MF148 2Z
MF148 2Z
20
8.8060.SB11.0
7
8
8
N3982
7
N3982
SB001
AGFA d-lab.3
