Pompa aşağıda belirtilen rakorlar ile ikmal edilir:
−
50Hz versiyonları için 1" GAS
60Hz versiyonları için 1" NPT (talep üzerine GAS da ikmal edilir)
Emmede de bir rakor kullanılması halinde, bu rakor deforme olmayan tipten olmalıdır.
4.2 Elektrik bağlantıları
Şebeke geriliminin motor levhasında belirtilen gerilime uygun olduğundan emin olunuz.
Çalışma doğru gerilim ve frekansı, pompa verileri levhası üzerinde belirtilmiştir.
Elektrik beslemesi en az 5 dakika önce devreden çıkarılmamış ise, terminal kutusunda kesinlikle herhangi bir bağlantı
gerçekleştirmeyiniz.

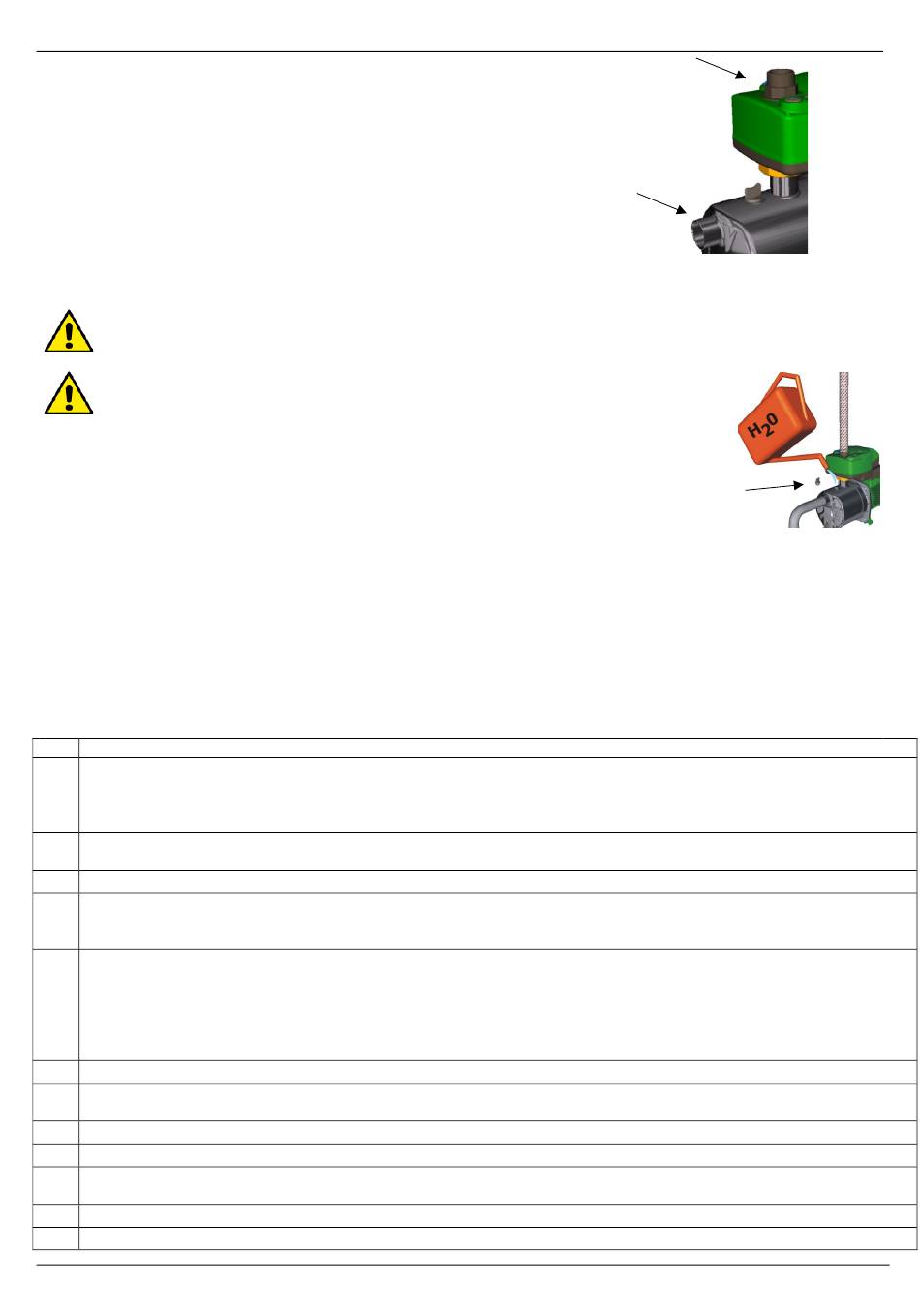

4.3 Başlatma
TAMAMEN SIVI İLE DOLDURMADAN POMPAYI HAREKETE GEÇİRMEYİNİZ.
Harekete geçirmeden önce, pompanın uygun şekilde havasızlaştırılmış olduğunu kontrol ediniz, pompa
gövdesi üzerine yerleştirilmiş doldurma tıpasını çıkardıktan sonra, özel delik aracılığı ile temiz su ile
tamamen doldurulmasını sağlayınız. Daha sonra doldurma tıpasının özenle sıkıştırılması gerekir.
Besleme kablosunu elektrik şebekesine bağlayınız
4.4 Uzun süre faaliyet dışı kaldıktan sonra pompanın çalışmaya alınması
Bir tornavida yardımıyla, fan kapağı üzerinde bulunan merkezi delik aracılığı ile, pompa uzun süre faaliyet dışı kalmış ise rotorun debloke
edilmesi mümkündür. Pompa arıtılmış ise, harekete geçirilmeden önce sıvı ile doldurulması gerekir.
5. ACTIVE SYSTEM KONTROL VE AYAR PANELLERİ
5.1 Kontrol ve ayar için ön panel (Şekil.1)
ACTIVE, aşağıdakileri sunan, kapak üzerinde bulunan bir ön kontrol paneli aracılığı ile yönetilir:
− Işıklı göstergeler aracılığı ile pompanın işleme durumunu kontrol etme imkanı:
Yeşil ON - Kırmızı ALARM,
− Start basıncını ayarlama imkanı,
− Basınçlandırma fonksiyonu ile 2 pompalı Gruplar halinde Stop basıncını da ayarlama imkanı
5.2 İç ayar paneli (Şekil.2)
Ref. Fonksiyon
Start basıncının ayar trimmeri.
2 pompalı gruplar halinde Basınçlandırma fonksiyonu için:
1
- Master pompadaki Start basıncının ayar trimmeri.
- Slave pompadaki Stop basıncının ayar trimmeri.
Fonksiyon seçim Dip Switch.
2
2 pompalı Gruplar halinde Dip Switch'ler aynı fonksiyonlar üzerinde ayarlanmalıdır.
3
2 pompalı Gruplar halinde Master pompa ve Slave pompa arasındaki yeşil iç iletişim sinyal ledi
Yeşil led = SABİT YANIK su akışsız pompa ile beslenen.
4
Yeşil led = FLAŞLI YANIK su akışlı pompa ile beslenen.
Kırmızı led = ALARM
Bağlantı için dış giriş, minimum basınç presostatı veya bir minimum seviye şamandırası bağlantı fastonu.
Dikkat!! 2 pompalı Gruplar halinde 2 dış girişi, fastonların boyutuna uyarak paralel yapın!
Elektrik özellikleri:
5
Güncel gerilim: 5V – 1mA'den az
Basınçlandırma ve Basınç ve Akış Ölçer Fonksiyonu için: NC
RWS (yağmur suyu toplama) fonksiyonu için: NO
6
2 pompalı Gruplar halinde Master pompa ve Slave pompa arasındaki 232 seri iletişim RJ soketi (6 kutup).
Yardımcı röle için elektrik bağlantısı.
7
(Active System için uzaktan alarm rölesi veya RWS için 3 yollu vana besleme rölesi).
8 Yardımcı röle için mekanik sabitleme desteği.
9
Opsiyonel röle kontağı için 3 yollu terminal.
RWS (yağmur suyu toplama) fonksiyonu için opsiyonel röle:
10
NO – NC ortak.
11 Karta elektrik besleme bağlantısı.
12
Pompanın motoruna elektrik besleme bağlantısı.
