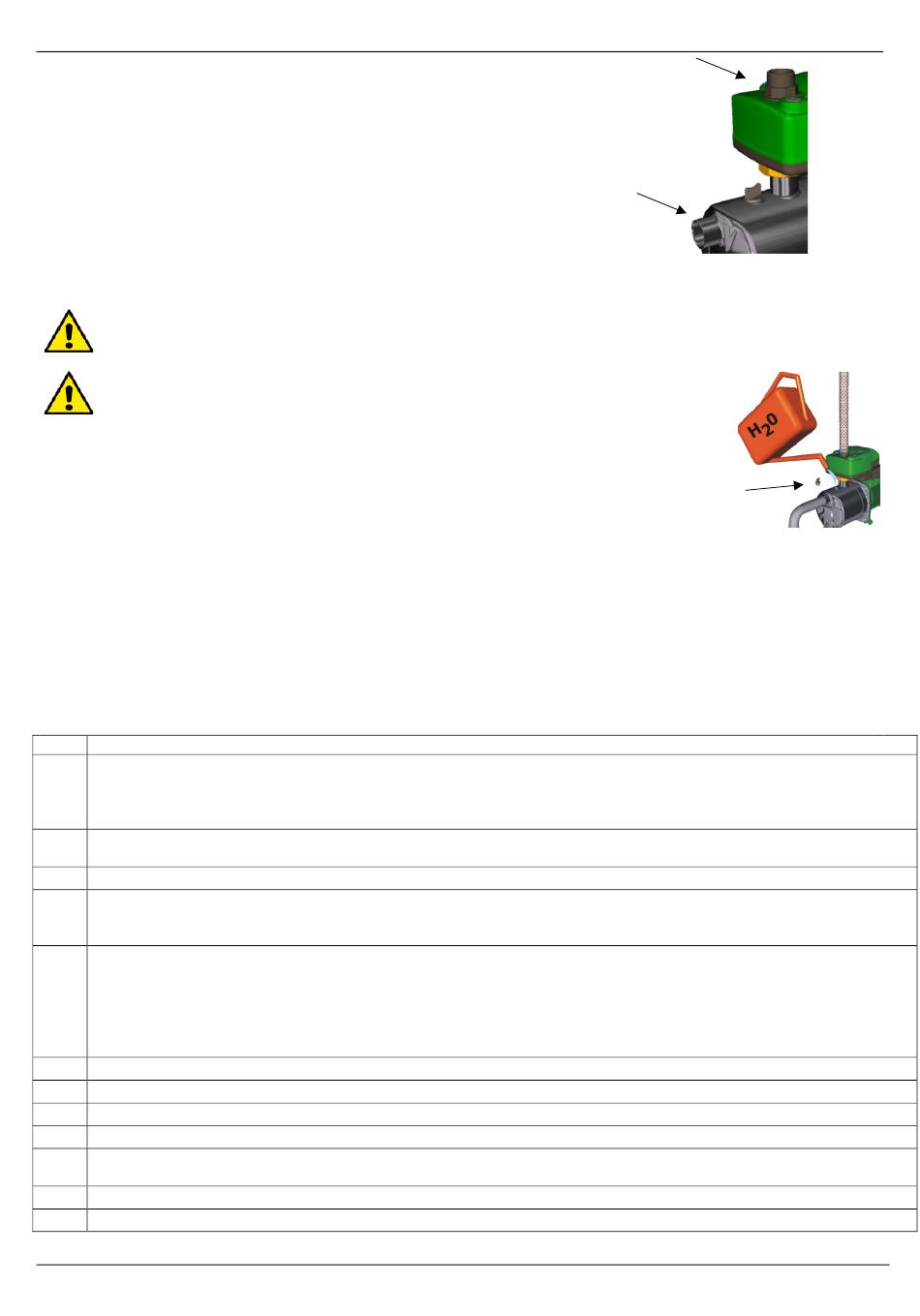

Die Pumpe wird mit den folgenden Anschlüssen geliefert:
1" GAS für die Versionen 50Hz
1" NPT für die Versionen 60Hz (auf Wunsch auch GAS)
Falls auch am Ansaugteil ein Anschluss verwendet wird, muss dieser vom nicht verformbaren
Typ sein (Abb.8).
4.2 Elektroanschlüsse
Sicherstellen, dass die Netzspannung dem Wert des Motortypenschilds entspricht.
Die korrekten Werte für Betriebsspannung und Betriebsfrequenz sind am Typenschild der Pumpe angegeben.
Bevor irgendwelche Anschlüsse am Klemmenbrett ausgeführt werden, muss die Spannungsversorgung seit mindestens 5 Minuten
abgeschaltet sein.
4.3 Anlassen
DIE PUMPE ERST ANLASSEN, NACHDEM SIE VOLLKOMMEN GEFÜLLT IST.
Vor dem Anlassen sicherstellen, dass die Pumpe vorschriftsmäßig gefüllt ist. Dazu wird die Pumpe nach
Abnehmen der Füllschraube am Pumpenkörper über die spezielle Öffnung ganz mit sauberem Wasser
gefüllt. Danach die Füllschraube sorgfältig wieder einschrauben.
Das Versorgungskabel an das Stromnetz anschließen.
4.4 4.4 Anlassen der Pumpe nach längerem Nichtgebrauch
Wenn die Pumpe lange Zeit nicht benutzt wurde, kann der Rotor mit einem Schraubenzieher befreit werden, der durch die mittlere Öffnung
des Lüfterraddeckels gesteckt wird. Falls die Pumpe entleert wurde, muss sie vor dem Anlassen neu gefüllt werden.
5. PANEELE FÜR STEUERUNG UND EINSTELLUNG DES ACTIVE SYSTEMS
5.1 Frontpaneel für Steuerung und Einstellung (Abb.1)
ACTIVE wird über ein Frontpaneel am Deckel gesteuert, welches folgende Funktionen bietet:
- Möglichkeit der Kontrolle des Funktionsstatus der Pumpe mittels Leuchtanzeigen:
Grün ON - Rot ALARM,
- Möglichkeit der Einstellung des Einschaltdrucks,
bei der Verdichtungsfunktion auch die Möglichkeit der Einstellung des Abschaltdrucks bei Gruppen mit 2 Pumpen.
5.2 Inneres Paneel für Einstellung (Abb.2)
Bez.
Funktion
Trimmer zur Einstellung des Einschaltdrucks.
Für die Verdichtungsfunktion bei Gruppen mit 2 Pumpen:
1
- Trimmer zur Einstellung des Einschaltdrucks der Masterpumpe.
- Trimmer zur Einstellung des Abschaltdrucks der Slavepumpe.
DIP-Switch zur Selektion der Funktionen
2
Bei Gruppen mit 2 Pumpen müssen die DIP-Switches auf dieselben Funktionen gestellt sein.
3
Interne grüne LED für Signalisierung der Kommunikation zwischen Masterpumpe und Slavepumpe in Gruppen mit 2 Pumpen
Grüne LED = BLEIBEND EINGESCHALTET bei gespeister Pumpe ohne Wasserfluss.
4
Grüne LED = BLINKEND EINGESCHALTET bei gespeister Pumpe mit Wasserfluss.
Rote LED = ALARM
Faston-Verbinder am externen Eingang für den Anschluss eines Mindestdruckwächters oder eines Mindeststandschwimmers.
Achtung! Bei Gruppen mit 2 Pumpen werden die beiden externen Eingänge unter Berücksichtigung der Größe der Faston-
Verbinder parallel geschaltet! Elektrische Charakteristiken:
5
Stromspannung: 5V – unter 1mA
Für die Verdichtungsfunktion und die Funktion mit Druck- und Strömungswächter: Ruhekontakt NC
Für die Funktion RWS (Regenwassersammlung): Schließerkontakt NO
6
Steckerbuchse RJ (6-polig) für die serielle Kommunikation 232 zwischen Masterpumpe und Slavepumpe in Gruppen mit 2 Pumpen
7
Elektroanschluss für Hilfsrelais.(Fernalarm-Relais per Active System oder Relais für Speisung 3-Wege-Ventil für RWS).
8
Mechanische Halterung für Hilfsrelais.
9
3-fach Klemme für optionalen Relaiskontakt.
Optionales Relais für Funktion RWS (Regenwassersammlung)
10
Gemeinsamer Schließer NO – Öffner NC.
11
Anschluss der Stromversorgung an die Karte.
12
Anschluss der Stromversorgung an den Pumpenmotor.
DEUTSCH
27
