Avec isolation

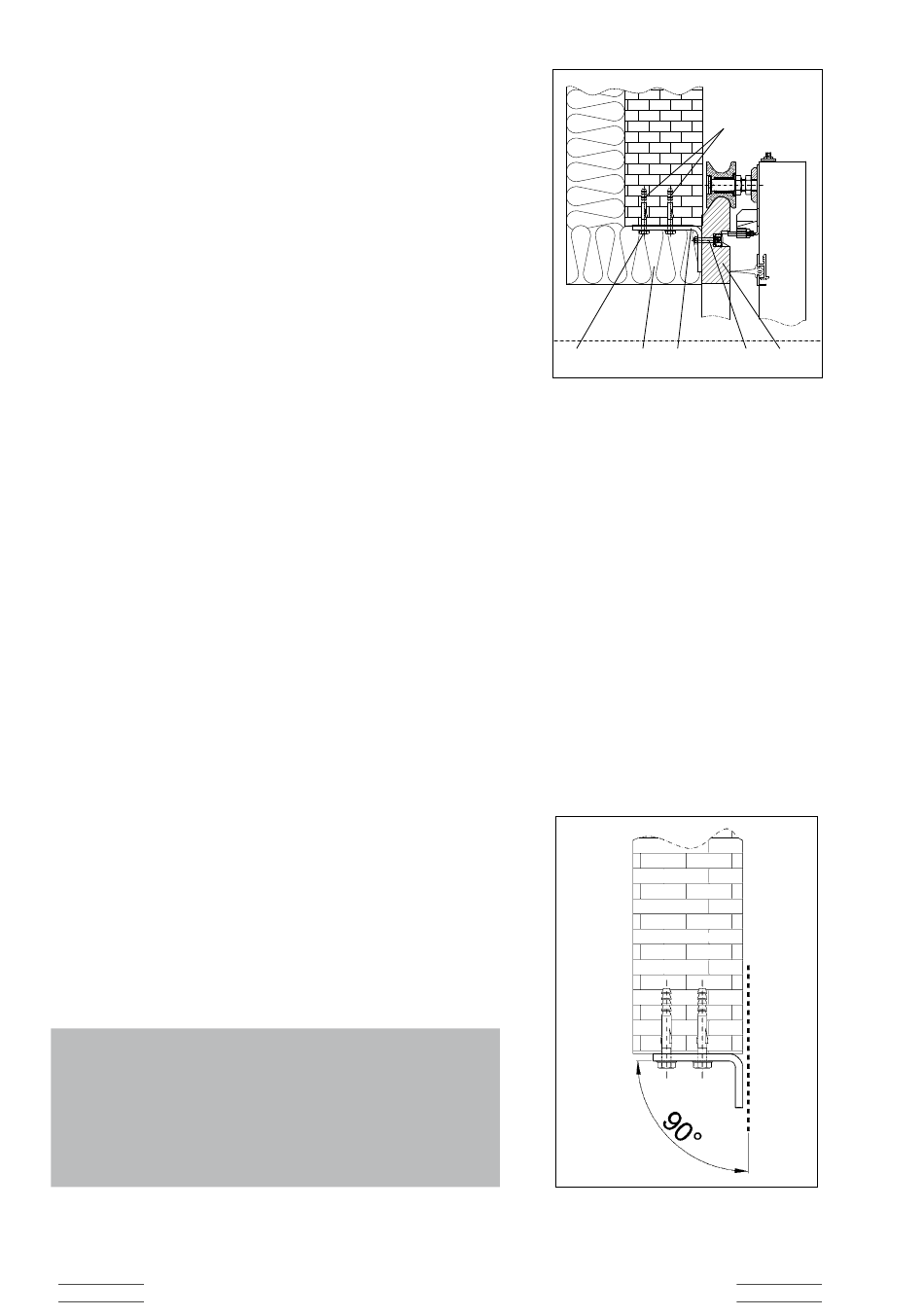

Schéma en coupe ci-contre
Cadre de porte devant mur maçonné avec isolation
[7] Isolation
Ancrage au mur
[8]
Vissage (cadre/glissière/ancrage au mur)
[9]
Différences par rapport à l'installation avec cadre
de serrage d'angle
Assemblez le cadre
de la glissière) et placez-le devant l'ouverture murale.
Fixez provisoirement tous les ancrages muraux avec les vis
au cadre de porte.
Serrez les vis de manière à ce que les ancrages au mur
restent mobiles.
Déterminez la hauteur du cadre de porte en fonction du bord
supérieur du plancher fini. Mesurez l'angle droit, l'aplomb,
l'horizontalité et les écarts du cadre de porte, puis placez
le cadre de porte dans l'ouverture murale avec des ancrages
et fixez-le au mur maçonné à l'aide de serre-joints.
Si la porte coulissante est munie d'un seuil, laissez un espace
dans la chape ou retirez la chape sèche dans la zone du seuil.
Orientez les ancrages muraux en fonction de l'intrados
et serrez légèrement les vis afin que les ancrages puissent
rester en position.
Forez dans l'intrados les trous pour les vis de maçonnerie à l'aide
d'une mèche à pierre de Ø 10 mm jusqu'à la profondeur néces-
saire des chevilles à expansion.
Fixez les ancrages muraux au mur maçonné à l'aide des vis
de maçonnerie, puis le cadre de porte aux ancrages à l'aide
des vis à six pans.
Les travaux d'isolation et la pose d'un pare-vapeur sont à
réaliser par le client.
IMPORTANT
Les ancrages muraux doivent être perpendiculaires à l'intrados
et alignés avec la surface du mur à l'avant.
Des ancrages placés de travers désaxent tout le cadre de porte !
FRANÇAIS | 50
de porte (sans prolongement
[5]
[1]
[3] [7] [8] [9] [2]
