PRESSIONS/GUIDAGES DU VANTAIL DE PORTE
+ Guidage, galets de roulement
[1] [2]
[3] Guidage arrière du ventail
[4] Pression avant
PRUDENCE !
La zone du guidage mural arrière
avant [4] présente un risque de coincement.
Ce risque concerne même toute la zone de roulement
de la glissière lors de l'intervention.

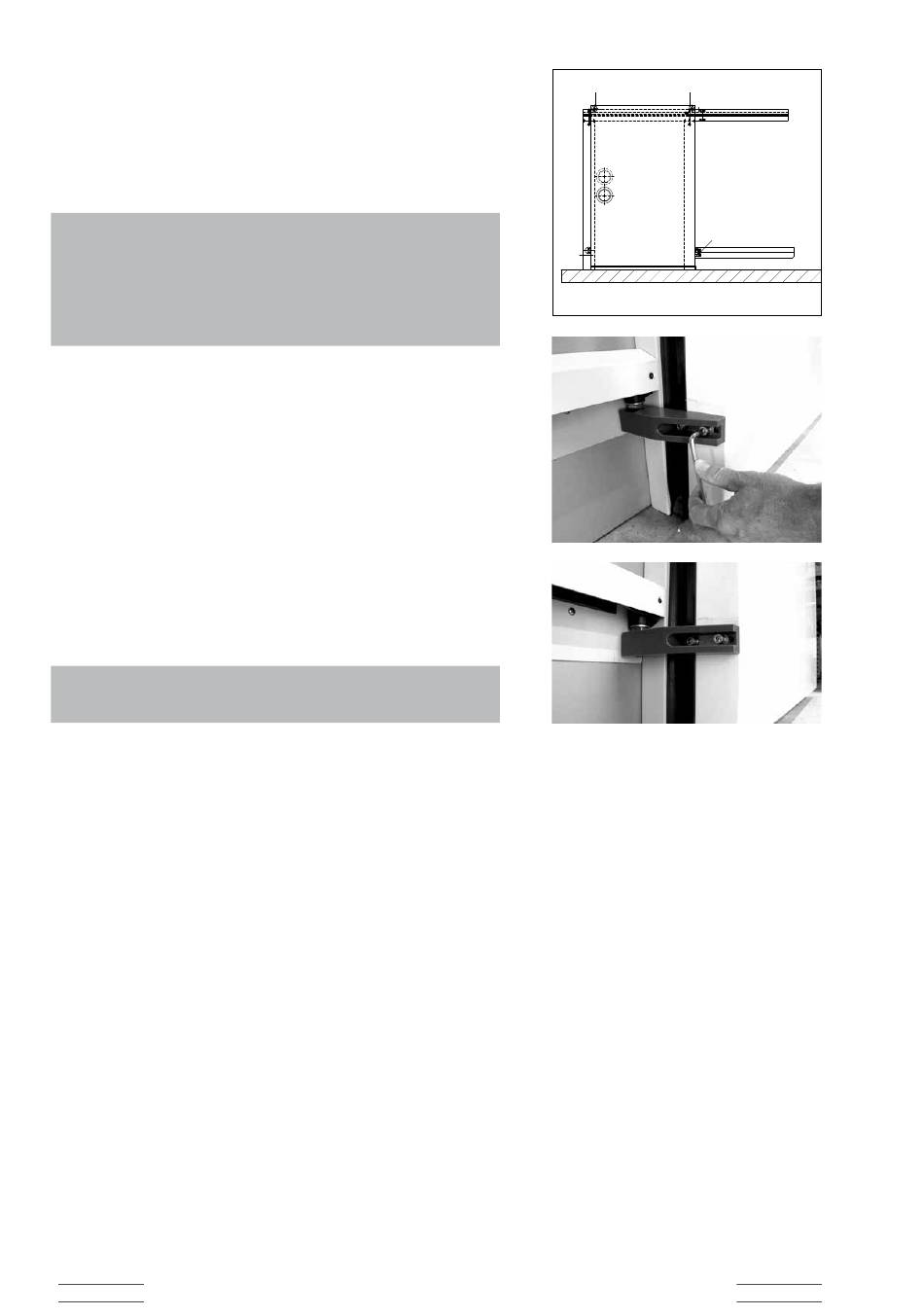

Guidage arrière du vantail
Le guidage arrière du vantail est prémonté en usine.
S'il n'a pas pu l'être pour des raisons de conditionnement,
serrez les vis dans la face arrière du vantail de porte. Veillez
à ce que les deux rondelles soient ajustées sur la tête de la vis.
Placez le support des galets de guidage avec le galet de guidage
depuis le bas dans la glissière. Les trous oblongs dans le sup-
port des galets de guidage serviront ensuite à régler la pression
sur le cadre.
ATTENTION
Serrez les vis au couple maximal.
FRANÇAIS | 36
[3] et de la pression
[3]
[1] [2]
[ 3 ]
[ 4 ]
