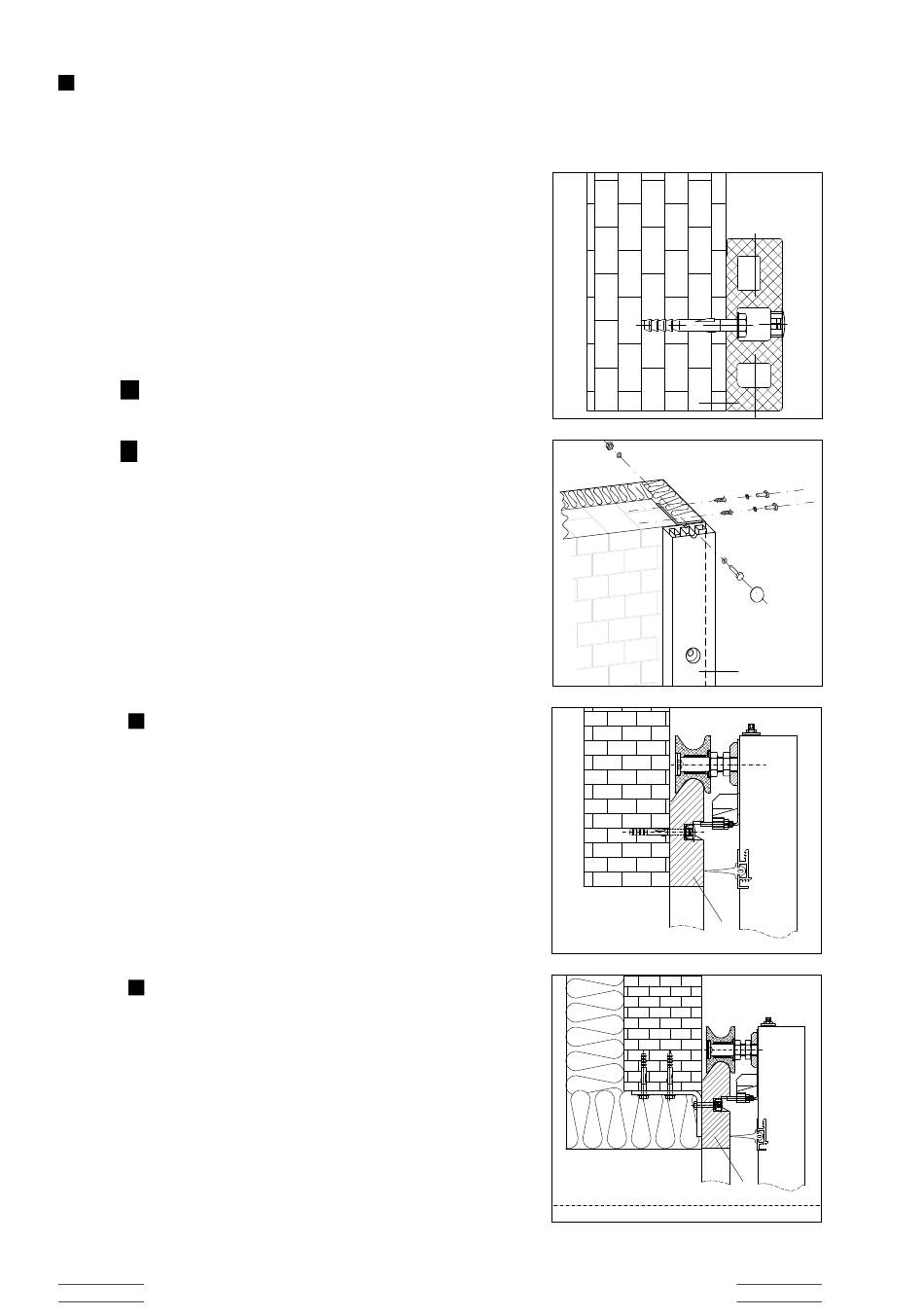

B Cadre de porte avec fixation sur un mur maçonné
Cette variante d'installation est conçue pour les murs maçon-
nés, les murs en béton et les murs en béton cellulaire.
Elle se compose de deux montants de cadre de porte latéraux
[2] et de la barre transversale supérieure
de glissière.
Les montants du cadre de porte et la barre transversale
supérieure sont fixés les uns aux autres et placés devant le mur.
Il existe deux possibilités différentes pour fixer le cadre de porte
au mur :
B
Variante :
1
L'ensemble du cadre de porte est fixé directement au mur.
B
Variante :
2
L'ensemble du cadre de porte est fixé dans les intrados
de l'ouverture du mur
(équerres métalliques).
Les deux variantes requièrent une attention et un soin particuliers
pour veiller à l'égalisation et au calage du support.
Variante
B
1
Réalisation sans isolation (ouverture murale = ouverture libre) :
La coupe transversale montre le linteau de porte et la glissière
L'ouverture murale est identique aux mesures libres du cadre
de porte.
Le cadre de porte et le prolongement de la glissière sont vissés
directement au mur.
B
Variante
2
Réalisation avec isolation
La coupe transversale montre le linteau de porte et la glissière
Le cadre de porte est fixé dans l'intrados de l'ouverture
murale à l'aide d'ancrages muraux, de chevilles et de vis.
Le prolongement de la glissière est directement vissé au mur.
FRANÇAIS | 18
[5] faisant office
à l'aide d'ancrages muraux
[2]
[2]
[5]
[5]
