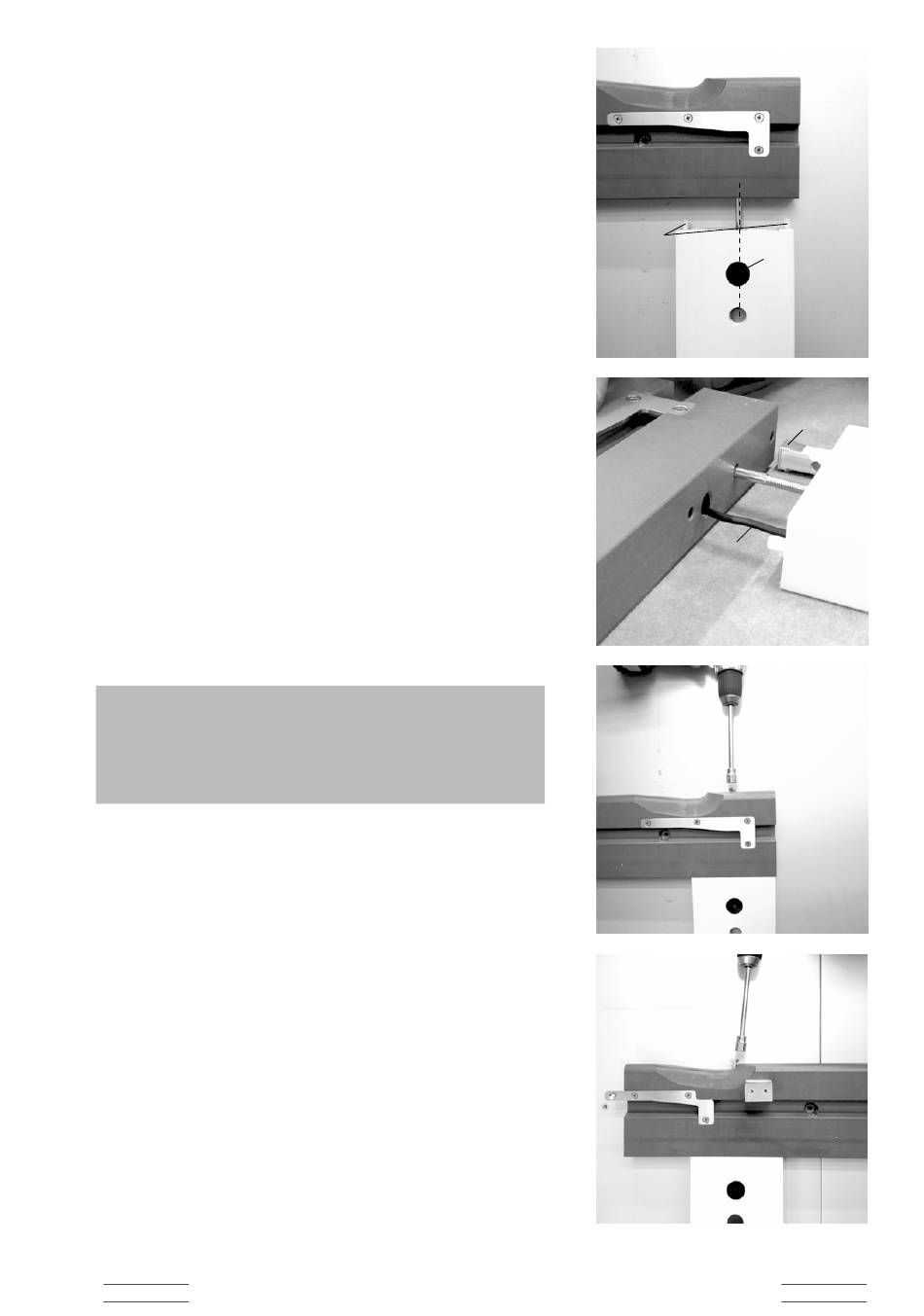

Assemblage du cadre de porte et de la barre
transversale supérieure
Placez deux chevilles en plastique dans les faces
[9]
avant supérieures des montants du cadre de porte [2].
Les orifices filetés des ferrures d'assemblage doivent
[10]
être parallèles aux bords longitudinaux des montants du cadre
de porte.
[9]
[10]
[2]
Avant d'assembler le cadre, sortez les câbles du rideau
[12]
optique des deux parties verticales du cadre et passez
[11]
le câble du bouton-poussoir dans la barre transversale
[12]
supérieure. Faites-les ensuite passer par la rainure arrière
de la glissière jusqu'à l'extrémité de celle-ci (commande).
Fixez les câbles dans la rainure afin qu'ils ne tombent et ne
se coincent pas.
[11]
Disposez le cadre perpendiculairement. Appuyez la barre trans-
versale supérieure sur la cheville du montant du cadre de porte.
ATTENTION
Lors de l'assemblage, tirez soigneusement les câbles et veillez
à ce qu'ils ne se coincent pas. Évitez tout contact avec des
angles tranchants.
Vissez les deux vis à six pans dans la barre transversale supérieure
et dans les ferrures d'assemblage des deux montants du cadre de
porte. Fixez-les de manière à ce que les filetages ne dépassent pas
dans les ferrures d'assemblage.
