INSTALLATION DE LA PORTE COULISSANTE
SUR LE MUR MAÇONNÉ
Sans isolation

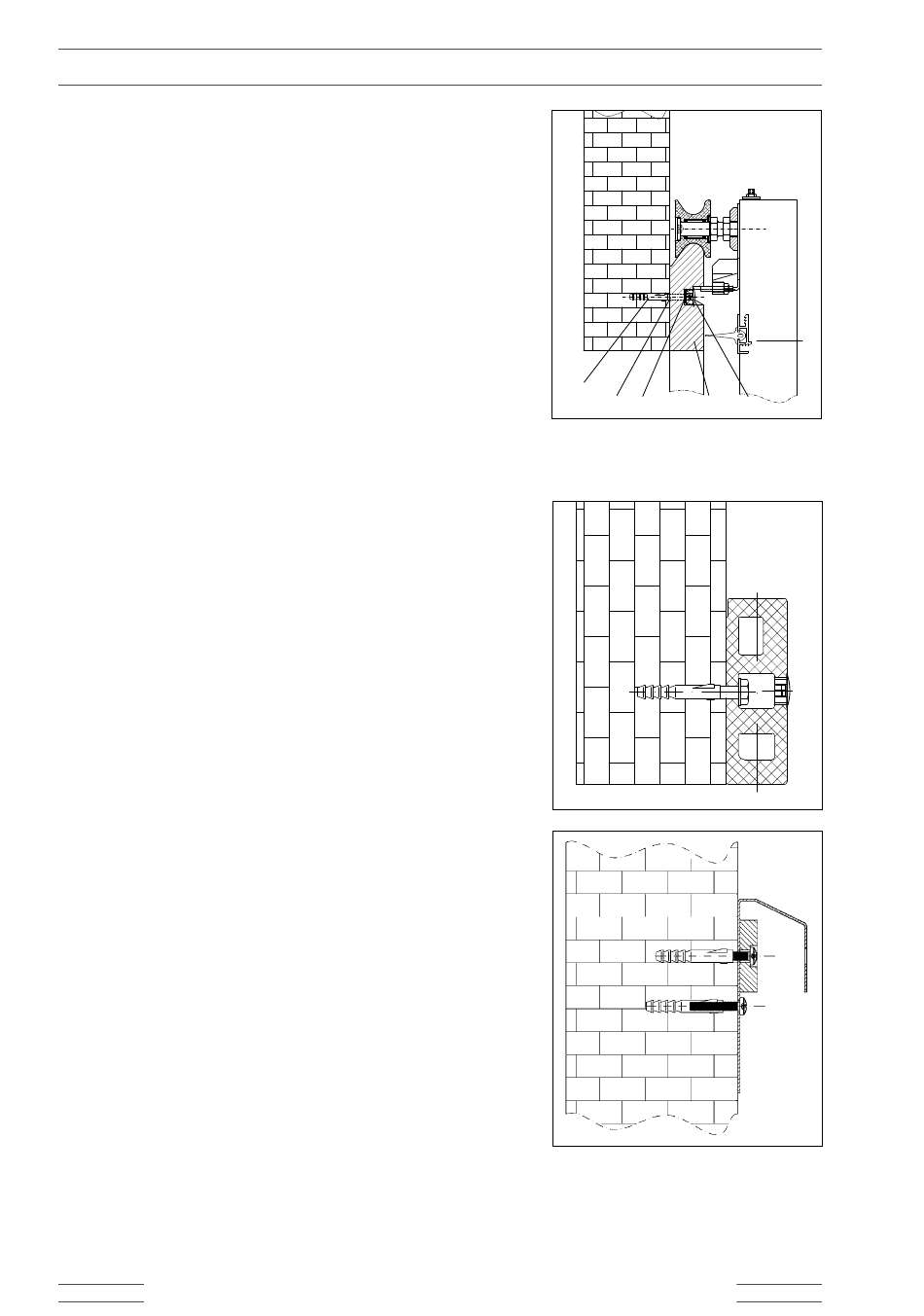

Schéma en coupe ci-contre
Cadre de porte devant un mur maçonné sans isolation
Mur
[1]
[2] Cadre de porte (glissière)
[3] Vis de maçonnerie
Rondelle
[4]
Cheville à expansion
[5]
Bouchon en plastique
[6]
Différences par rapport à l'installation avec cadre
de serrage d'angle
Assemblez le cadre de porte (sans prolongement de la glis-
sière) et placez-le devant l'ouverture murale.
Déterminez la hauteur du cadre de porte en fonction du bord
supérieur du plancher fini. Mesurez l'angle droit, l'aplomb,
l'horizontalité et les écarts du cadre de porte, puis fixez
le cadre de porte au mur maçonné à l'aide de serre-joints.
Forez avec une mèche à pierre de Ø 5 mm de longueur normale
au centre de toutes les ouvertures avant du cadre de porte.
Une fois tous les trous forés, retirez le cadre de porte de
l'ouverture murale.
À l'aide d'une mèche à pierre de Ø 10 mm, forez tous
les trous préforés jusqu'à la profondeur nécessaire pour
les chevilles à expansion.
Insérez les chevilles à expansion
Replacez le cadre de porte devant l'ouverture murale.
Vissez le cadre de porte au mur à l'aide des vis de maçonnerie ;
tournez les vis à seulement 3/4 de tour dans les chevilles.
Avant de serrer les vis au maximum, vérifiez une nouvelle fois
la position du cadre de porte. Si nécessaire, calez le cadre
de porte et la glissière afin d'éviter qu'ils ne se déplacent
et de vous assurer qu'ils soient de niveau après le vissage final.
Fixez maintenant le cadre de porte au mur maçonné à l'aide
de serre-joints.
Serrez toutes les vis de maçonnerie au maximum.
Le prolongement de la glissière et le rail de guidage sont
placés de la même manière que le cadre de porte.
FRANÇAIS | 48
.
[5]
[1]
[5]
[3] [ 4 ] [2]
CI E-Automatique
[6]
