AVERTISSEMENT
• Danger lors du forage dans des cloisons isolantes ! Un forage
soudain dans un mur pourrait blesser gravement le deuxième
collaborateur, situé hors du champ de vision. Pour éviter tout
accident, prévenez-le lorsque vous commencez à forer.
• Même en cas de contact visuel, les travaux de forage peuvent
occasionner des blessures au visage si deux collaborateurs
travaillent au même endroit en même temps.
• Veillez à ce qu'aucune autre personne non impliquée dans
les travaux ne se trouve dans la zone d'installation !

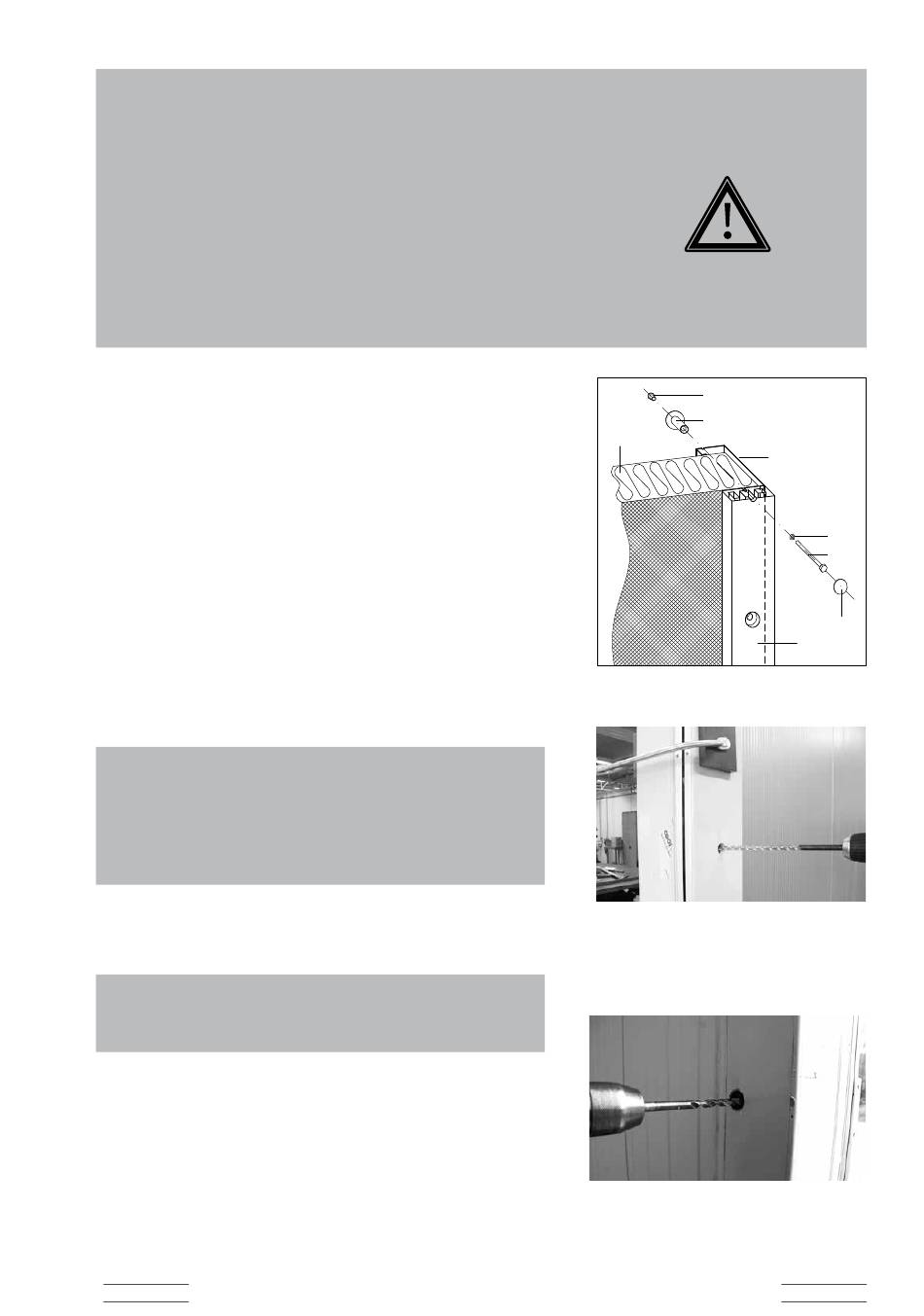

Assemblage du cadre et du cadre de serrage d'angle
[1] Cloison isolante
Montants du cadre de porte
[2]
Cadre de serrage d'angle
[3]
Vis à six pans
[4]
Rondelle
[5]
[6] Écrou borgne en plastique
Bouchon en plastique
[7]
Bouchon en plastique
[8]
Assemblage du cadre de porte, du cadre de serrage
d'angle et de la cloison
La cloison isolante doit être forée pour que le cadre de porte,
le cadre de serrage d'angle et la cloison puissent être
solidement vissés ensemble.
ATTENTION
Veillez à forer horizontalement et perpendiculairement au mur.
Tous les forages que vous réalisez dans le cadre de porte, le cadre
de serrage d'angle et la cloison doivent être au centre de chaque
ouverture de forage. Utilisez préalablement une foreuse plus fine.
Percez un avant-trou à l'aide d'une foreuse à métaux plus fine :
au centre de chaque ouverture avant du cadre de porte et
ensuite dans les orifices opposés du cadre de serrage d'angle.
Ne forez pas la cloison isolante en un seul passage à l'aide d'une
longue foreuse ! Le cadre de porte et le cadre de serrage d'angle
pourraient bomber lorsqu'ils se fixent ensuite l'un à l'autre.
Après le forage, repassez dans tous les trous préforés avec une
foreuse à métaux de Ø 8 mm et 300 mm de long.
27 | FRANÇAIS
[7]
[6]
[1]
[3]
CI E-Automatique
[5]
[4]
[8]
[2]
