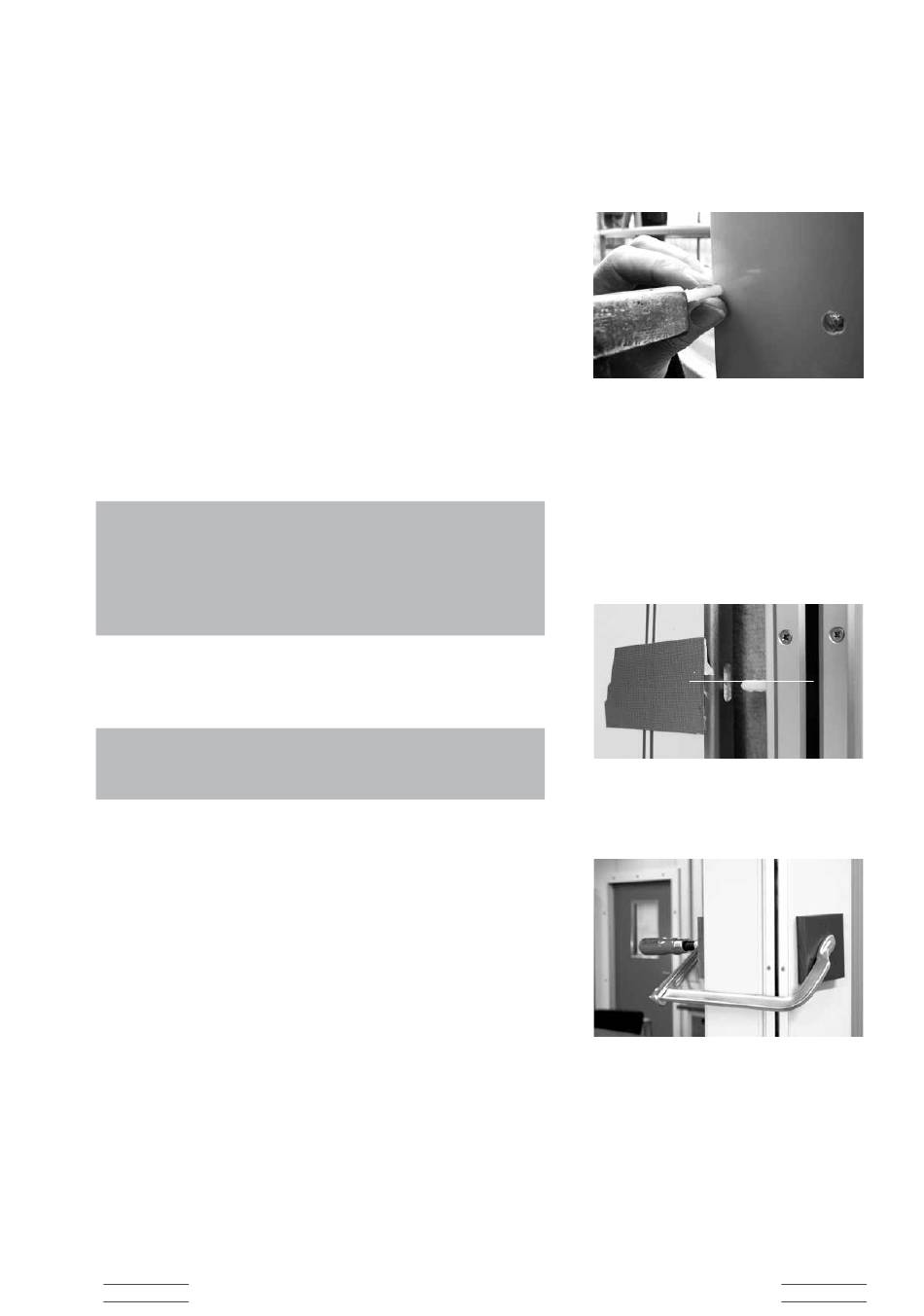

Assemblage du cadre de serrage d'angle et du cadre
de porte
Le cadre de porte et le cadre de serrage d'angle doivent être
assemblés de façon à ne former qu'une seule et même unité.
Redressez le cadre de porte de façon régulière ; la personne au-
xiliaire maintient le cadre de porte dans cette position verticale.
Le monteur enfonce à moitié les chevilles en plastique dans
les trous, à l'arrière des deux montants du cadre de porte
et de la barre transversale supérieure, à l'aide d'un marteau.
Dans la zone du rideau optique, procédez avec une extrême
prudence lorsque vous enfoncez les chevilles en plastique
(composant électronique).
Les orifices prévus à cet effet sont toujours situés sur le bord
extérieur.
Placez le cadre de porte devant l'ouverture murale et alignez-le.
PRUDENCE
Ne laissez pas le cadre de porte monté et en place sans
sécurité.
Sécurisez le cadre de porte dans l'ouverture murale à l'aide
d'un serre-joint afin d'éviter toute chute !
Ajustez les deux chevilles supérieures en plastique des montants
du cadre de porte dans les orifices ronds du cadre de serrage
Rideau optique
d'angle.
Seuls les trous supérieurs du cadre de serrage d'angle sont ronds ;
tous les autres sont oblongs afin de compenser les différences
d'ajustement.
Assurez-vous que les chevilles en plastique de la barre trans-
versale supérieure se trouvent aussi dans les trous du cadre
de serrage d'angle.
Sécurisez les parties du cadre assemblées provisoirement en
plaçant au moins deux serre-joints de chaque côté du cadre.
Serrez les serre-joints de manière à pouvoir encore ajuster
le cadre.
Ajustement de l'unité de cadre
À l'aide du décamètre à ruban, mesurez la largeur libre entre
le montant gauche et le montant droit du cadre de porte.
La distance libre doit être identique en haut et en bas. Les angles
entre les montants de cadre de porte et la barre transversale
supérieure doivent être droits.
À l'aide d'un niveau à bulle, vérifiez que la barre transversale
supérieure est horizontale.
