MONTÉE ET DESCENTE DU VANTAIL DE PORTE
Clé à six pans SW 4
[1]
[2]
Clé à fourche simple SW 13
[3]
Contre-écrou SW 13
Tige filetée
[4]
Vis à six pans
[5]

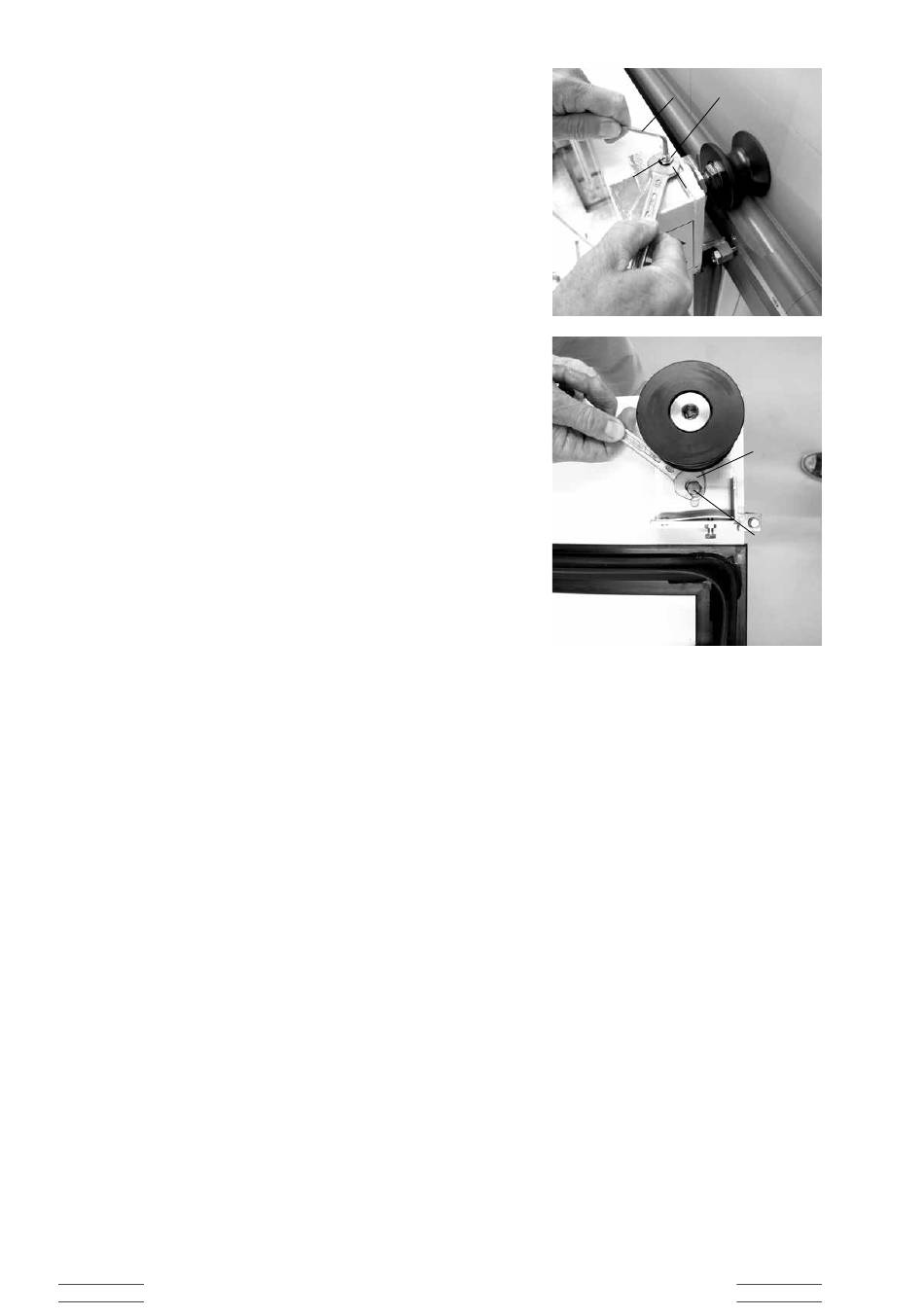

Déplacez le vantail de porte dans la position finale fermée.
Contrôlez à quelle «  hauteur effective  » le vantail de porte
se trouve actuellement.
Si le joint inférieur est trop tendu au sol ou s'il y a un trop grand
espace libre, corrigez la hauteur du vantail de porte. Mesurez la
distance afin de déterminer de combien il faut soulever ou baisser
le vantail de porte.
Desserrez d'un tour la vis d'arrêt
à fourche simple SW 13. Vous pouvez alors ajuster la hauteur.
Dévissez le contre-écrou
simple
SW
13. Réglez la tige filetée
pans
SW 4
[1].
Dévisser la tige filetée fait descendre le vantail de porte.
Visser la tige filetée fait monter le vantail de porte.
Une rotation correspond à 1,25 mm.
Il ne peut pas y avoir de jeu entre le joint au sol et le sol lorsque
la porte est fermée.
Lorsque le contre-écrou est ajusté [3], resserrez à fond
avec la clé à fourche simple tout en maintenant la tige filetée
à l'aide de la clé à six pans.
[4]
Répétez la procédure d'ajustement sur la deuxième suspension.
À l'aide d'un niveau à bulle, vérifiez que le vantail de porte
est d'aplomb.
Revissez maintenant les vis d'arrêt
FRANÇAIS
| 38
à l'aide d'une clé
[5]
à l'aide d'une clé à fourche
[3]
[4]
avec une clé à six
aux deux suspensions.
[5]
[1]
[3]
[4]
[2]
[2]
[5]
