Section 10
Essai de la fonctionnalité par injection secondaire
72
R
E
B
6
7
0
REB 670
IEC01000112 V1 FR

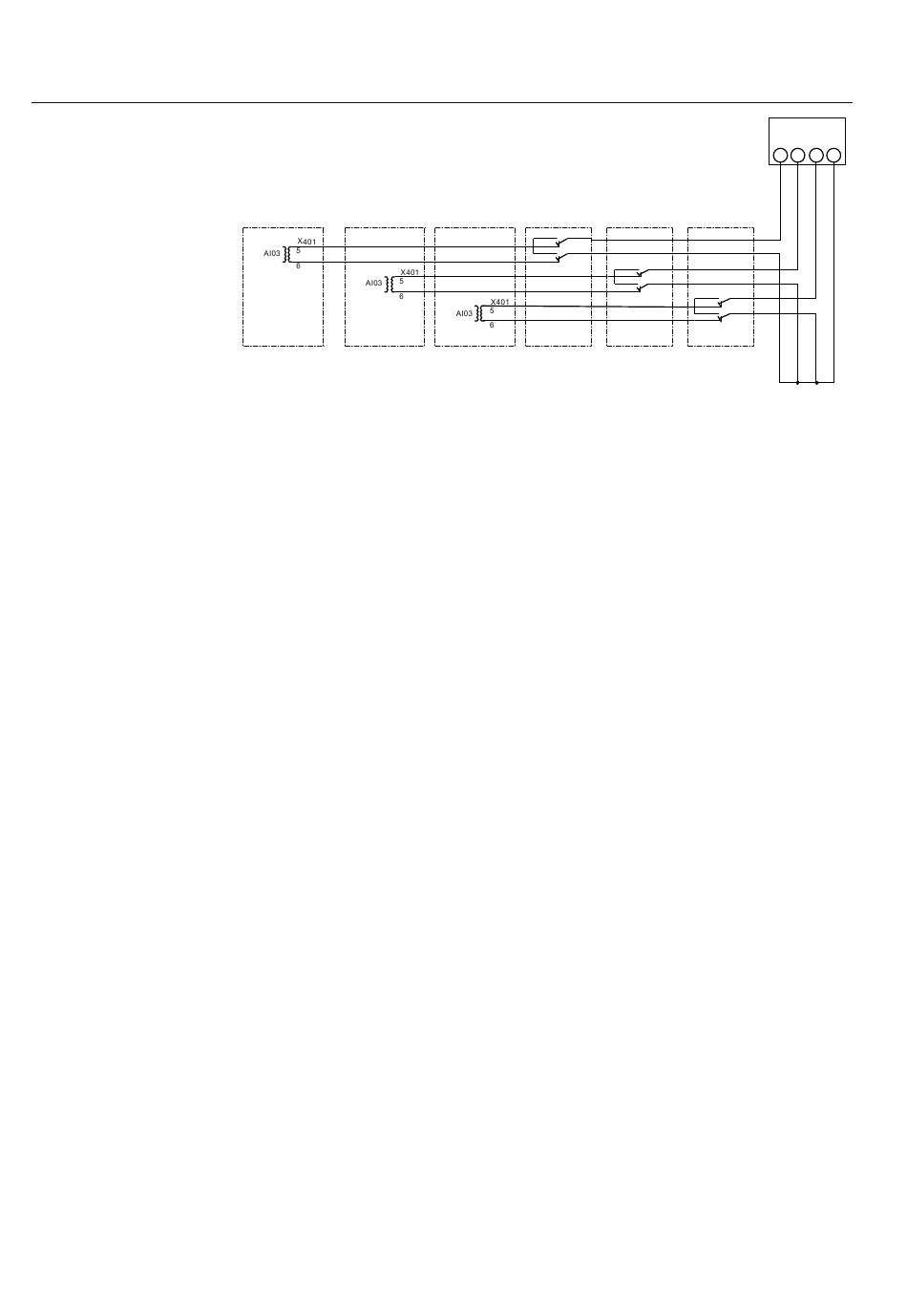

Figure 11:
Raccordement d'essai classique pour l'entrée de courant CT3
lorsque le commutateur d'essai COMBITEST RTXP 24 est livré avec
un DEI REB670 monophasé
Les essais sont expliqués pour une entrée de courant générale CTx (soit x = 1, 2,...,
Nmax ; où Nmax est égal au nombre maximum d'entrées CT utilisées). Suivre les
instructions d'essai suivantes pour toutes les entrées de courant utilisées dans un DEI
REB670.
Procédure
1.
Raccorder le dispositif d'essai pour pouvoir injecter un courant triphasé (ou à
défaut un courant monophasé) aux bornes de l'entrée de courant CTx du terminal
REB670.
2.
Contrôler et relever la valeur du paramètre de configuration CT Prim Input x, qui
doit correspondre au courant primaire nominal du TC principal raccordé à
l'entrée de courant CTx.
3.
Contrôler la valeur du paramètre de configuration ZoneSel/CTx. Si cette valeur
est Fixed to ZA, Fixed to ZB ou Fixed to ZA & - ZB, passer au point suivant. (Si
cette valeur est CtrlIncludes, mettre sous tension l'entrée binaire CTRLZA pour
inclure le courant provenant de cette entrée dans la mesure ZA.)
4.
Si cette valeur est CtrlExcludes, mettre hors tension l'entrée binaire CTRLZA
pour inclure le courant provenant de cette entrée dans la mesure ZA.
5.
S'assurer que la zone de vérification est convenablement réglée et activée
lorsqu'elle est utilisée.
6.
Augmenter le courant dans la phase L1 jusqu'à ce que la fonction différentielle
correcte (soit ZA ou ZB) déclenche et noter les courants entrant et différentiel au
moment du déclenchement.
7.
Contrôler que les contacts de déclenchement et d'alarme fonctionnent selon le
schéma.
8.
Contrôler que les informations de déclenchement sont consignées dans la liste
d'événements (si connecté).
9.
Couper le courant.
R
T
X
P
2
4
P /
h
L -
1
R
T
X
P
R
E
B
6
7
0
6A
6B
7A
7B
6B
7B
Protection de jeu de barres REB670 2.0 CEI
1MRK 505 304-UFR -
Connexion 3-PH
Ensemble tests
L1 L2
2
4
P /
h
L -
2
R
T
X
P
2
4
P /
h
L -
3
6A
7A
6A
6B
7A
7B
en01000112.vsd
Manuel de mise en service
L3
N
