Section 10
Essai de la fonctionnalité par injection secondaire
10.8.2.1
138
IEC04000202 V2 FR

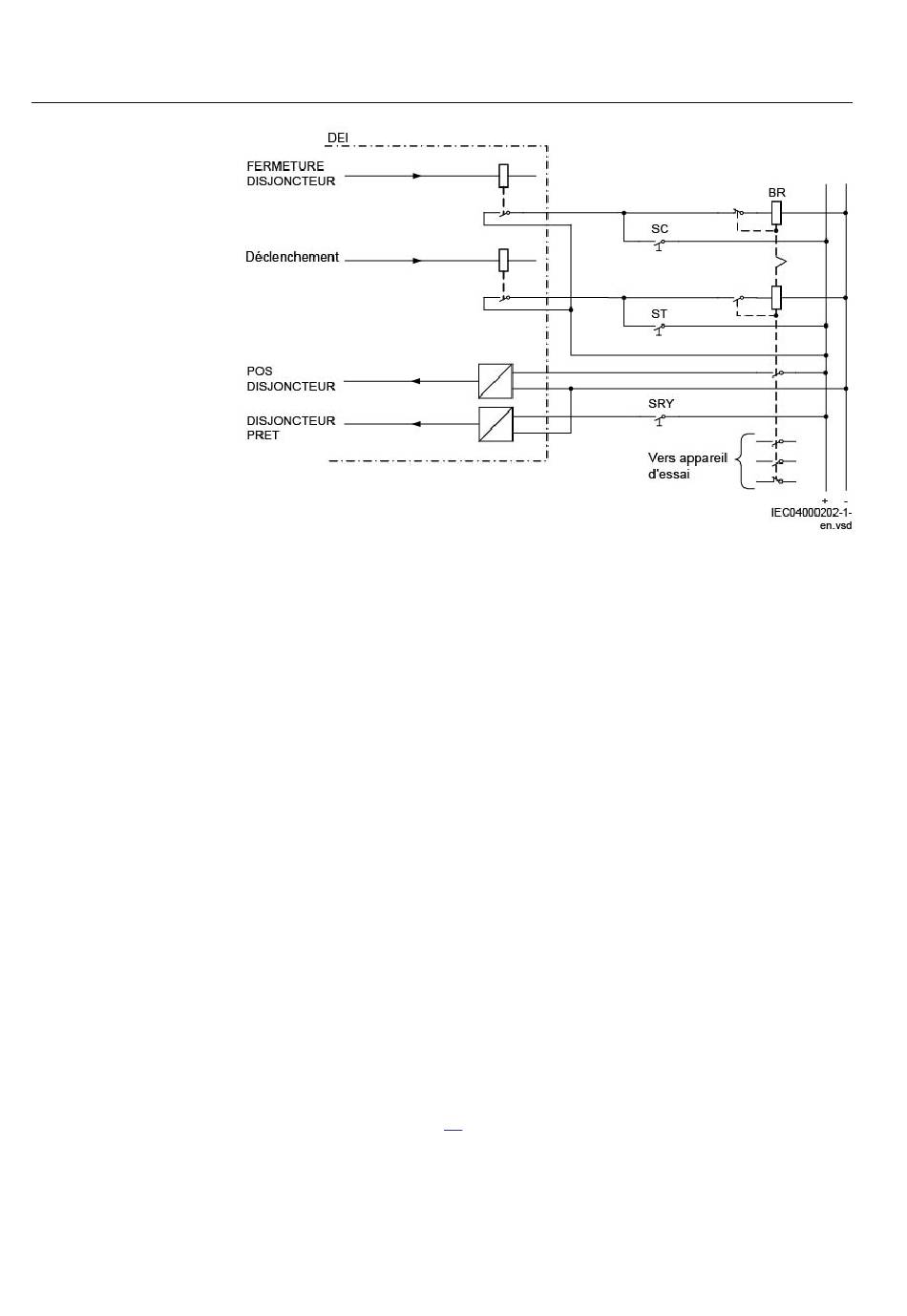

Figure 23:
Simulation du fonctionnement du disjoncteur par un relais bistable/
simulateur de disjoncteur et des commutateurs manuels
Préparation de la vérification
1.
Vérifier les réglages de la fonction dans l'IHM locale, sous Menu principal/
Réglages/Groupe de réglage N/Contrôle/Autorecloser79,5(0–>1)/
SMBRREC:x
Si des réglages de temporisation sont diminués pour accélérer ou faciliter l'essai,
il faut les remettre à leur état précédent après l'essai. Une étiquette provisoire
peut être placée sur le DEI pour rappeler qu'il faut rétablir les réglages initiaux,
après quoi l'essai de vérification peut avoir lieu.
2.
Décider si une fonction de contrôle de synchronisme SESRSYN doit être inluse
dans l'essai.
Si SESRSYN en tant que fonction interne ou dispositif externe n'est pas
actionnée par l'injection, le signal d'entrée SYNC doit être connecté sous la
forme d'un signal haut permanent ou contrôlé par un commutateur.
3.
Observer et relever les compteurs de réenclenchements dans l'IHM locale, sous
Menu principal/Essai/Etat de la fonction/Contrôle/AutoRecloser79,5(0–
>1)/SMBRREC:x
Remettre éventuellement les compteurs à zéro. Les compteurs sont remis à zéro
dans le menu correspondant.
4.
Réaliser les configurations pour la simulation du disjoncteur, par exemple
comme dans la figure 20.
5.
Réaliser les configurations pour la signalisation, l'enregistrement et les mesures
des temps.
1MRK 505 304-UFR -
Protection de jeu de barres REB670 2.0 CEI
Manuel de mise en service
