Section 10
Essai de la fonctionnalité par injection secondaire
10.8.1.1
128
U-Bus1
Équipement
d'essai
U-Bus2
U-Line2
U-Line1
N
IEC05000481 V5 FR

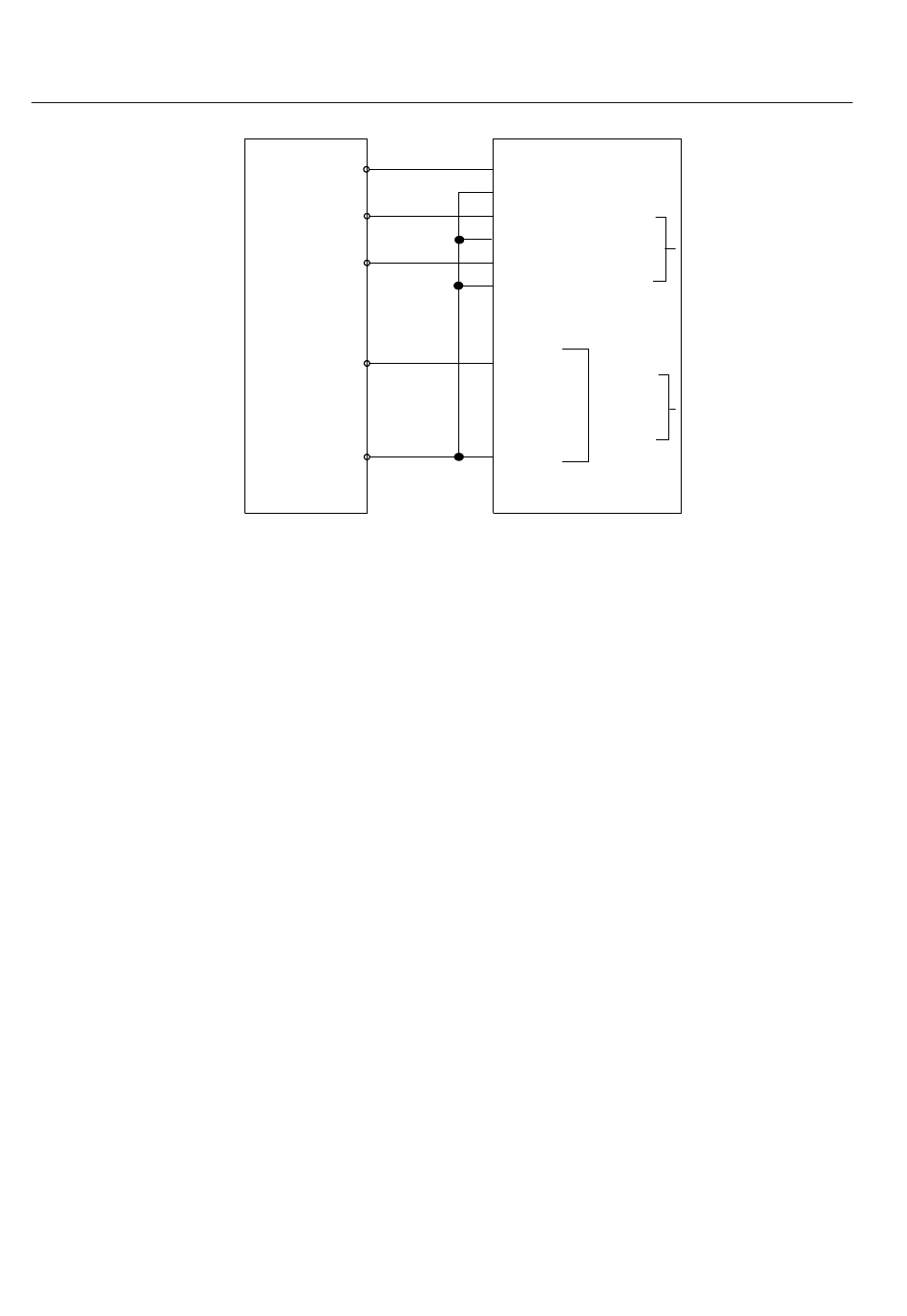

Figure 20:
Raccordement général de l'essai pour un diamètre de 1½ disjoncteur
avec une tension monophasée connectée du côté de la ligne
Essai de la fonction de synchronisation
Les entrées de tension utilisées sont les suivantes :
UP3LN1
UL1, UL2 ou UL3 entrées de tension de la ligne 1 sur le DEI
UP3BB1
Entrée de tension de jeu de barres 1 sur le DEI
Essai de différence de fréquence
L'essai sur la différence de fréquence doit permettre de vérifier que l'opération a atteint
son objectif lorsque la différence de fréquence entre le jeu de barres et la ligne est
inférieure à la valeur définie de FreqDiffMaxet supérieure à la valeur définie de
FreqDiffMin. La procédure d'essai ci-dessous dépendra des réglages utilisés. L'entrée
STARTSYN doit être activée durant l'essai.
FreqDiffMax = 50.2 Hz
FreqDiffMin = 50.01 Hz
tBreaker = 0.080 s
1.
Appliquer des tensions
DEI
UMeasure
U3PBB1
Ph/N
N
Ph/Ph
U3PBB2
Entrée phase
N
L1,L2,L3
U3PLN2
L12,L23,L31
N
UMeasure
Ph/N
Ph/Ph
U3PLN1
Entrée phase
L1,L2,L3
L12,L23,L31
N
=IEC05000481=5=fr=Ori
ginal.vsd
Protection de jeu de barres REB670 2.0 CEI
1MRK 505 304-UFR -
Manuel de mise en service
