1MRK 505 304-UFR -
11.2
Protection de jeu de barres REB670 2.0 CEI
Manuel de mise en service
Stabilité de la protection différentielle de jeu de
barres
Pour l'essai de stabilité, toujours utiliser un circuit de courant comme entrée de
référence. La stabilité du circuit de courant de référence doit être testée par rapport à
tous les autres circuits de courant connectés à un schéma de protection de jeu de barres,
et ce un à un. Utiliser le circuit de courant raccordé à l'entrée de courant CT1 comme
circuit de courant de référence. La figure
genre d'essai avec injection de courant primaire.
Dispositif
d'essai
d'injection
primaire
IEC05000307 V2 FR

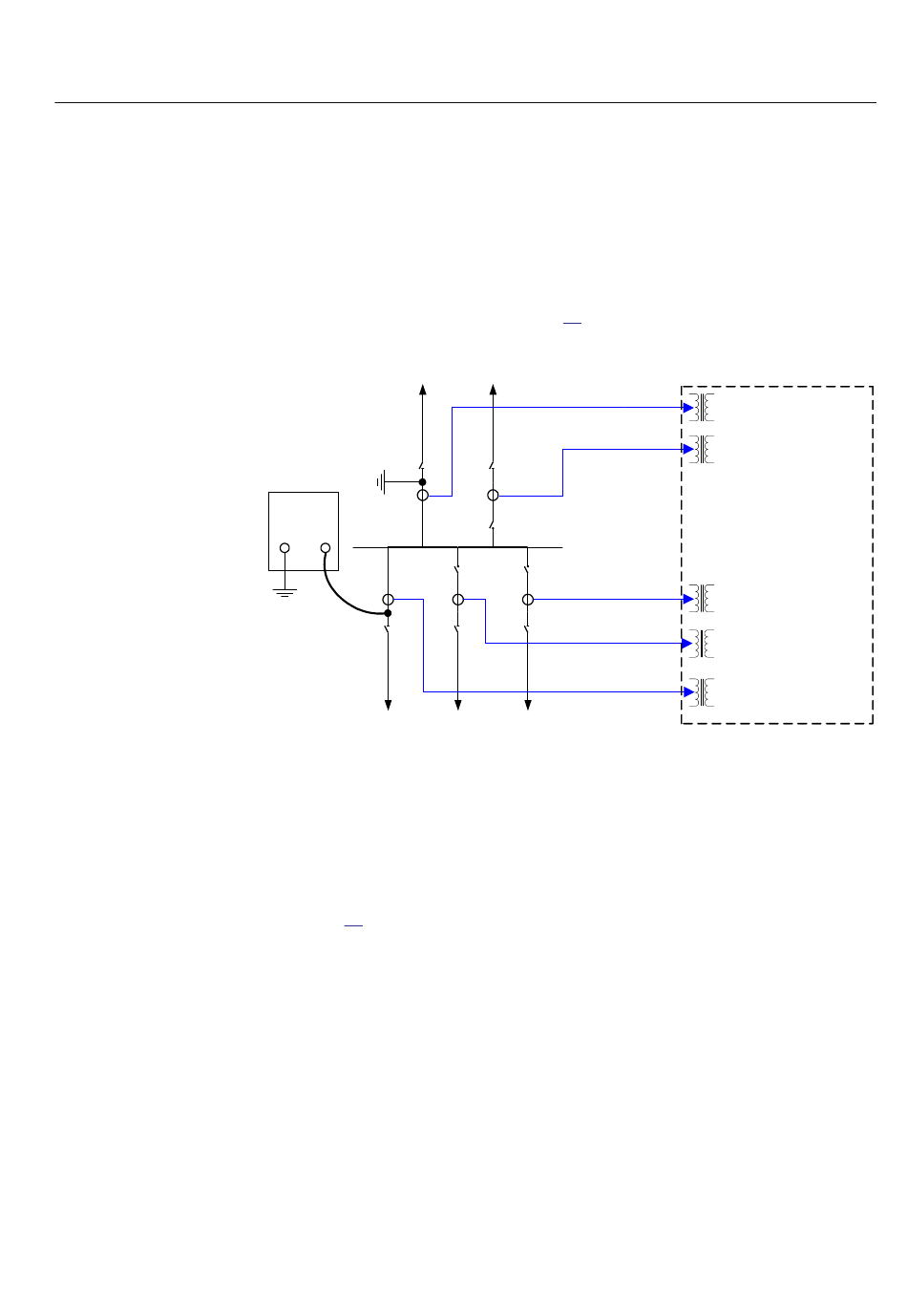

Figure 26:
Raccordement typique pour l'essai avec injection primaire afin de
confirmer la stabilité du TC principal raccordé aux entrées de courant
du DEI
Pour ce type d'essai avec injection primaire, une source de courant appropriée doit être
appliquée aux enroulements primaires des deux TC raccordés en série, comme illustré
à la figure 23. L'essai s'effectue normalement phase après phase. Les courants dans
l'enroulement secondaire de ces TC sont alors en opposition de phase. Le courant
différentiel affiché par le DEI doit être négligeable tandis que le courant entrant
affiché doit être égal à la valeur du courant primaire injecté. Le DEI ne doit pas émettre
d'ordre de déclenchement pendant ces essais. S'il émet un ordre de déclenchement ou
si le courant différentiel a une valeur élevée, cela signifie généralement qu'il y a un
problème de câblage dans le circuit des TC raccordés à l'entrée de courant CTx (par
ex. un courant différentiel égal à deux fois le courant injecté indique probablement une
polarité erronée du TC principal raccordé à l'entrée de courant CTx). Ce problème doit
être résolu avant de mettre le système de protection en service.
Procédure
Essai par injection primaire
23
illustre un raccordement typique pour ce
REB 670
Entrée courant CT1
Entrée courant CT2
Entrée courant CT3
Entrée courant CT4
Entrée courant CT5
Section 11
=IEC05000307=2=fr=Original.
vsd
157
