Section 10
Essai de la fonctionnalité par injection secondaire
10.4.4.2
110
IEC07000107 V2 FR

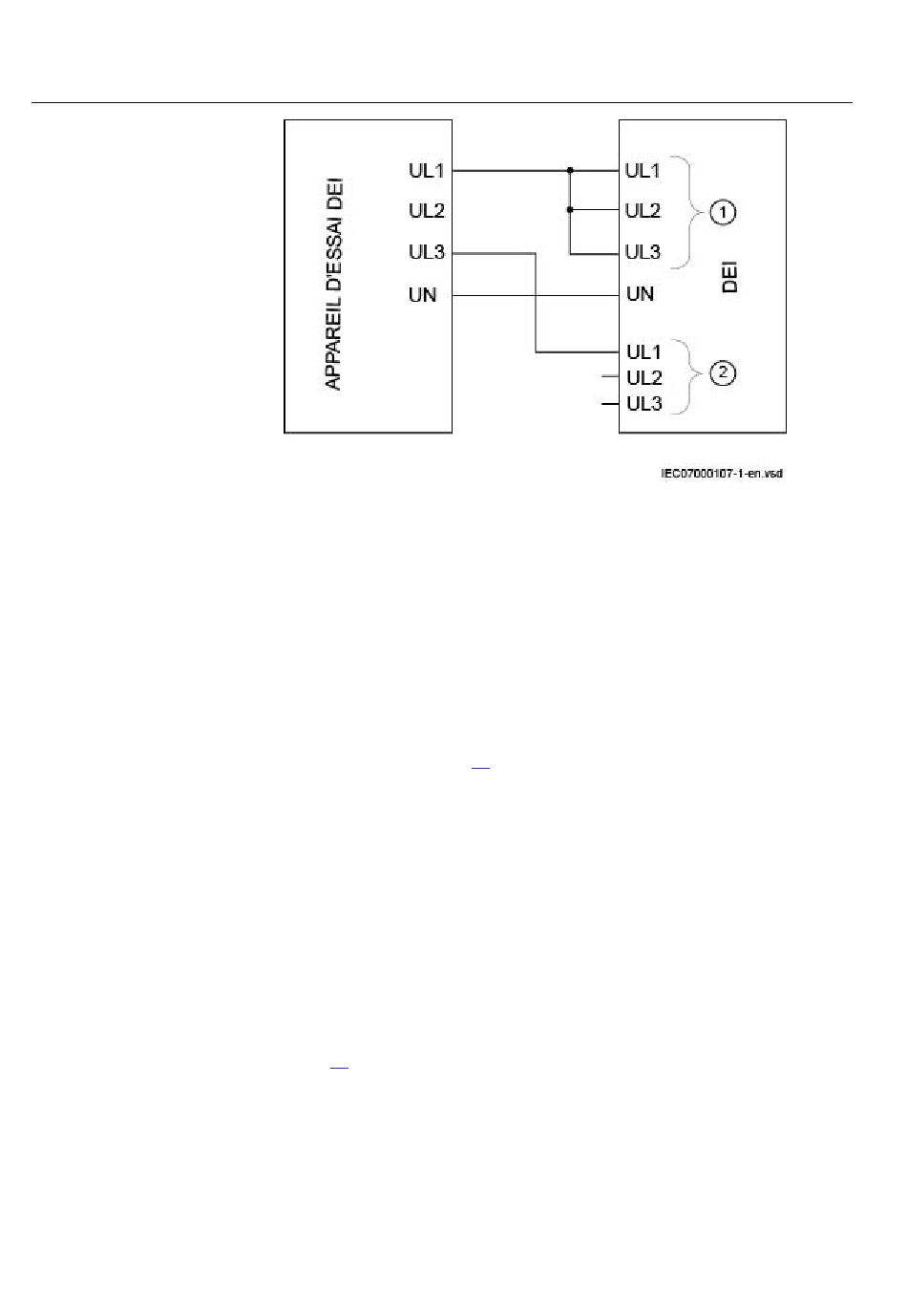

Figure 17:
Connexion de l'appareil d'essai au DEI pour tester le seuil du
bloc U2
où :
1
est le groupe1 de tension triphasée (U1)
2
est le groupe2 de tension triphasée (U2)
2.
Appliquer une tension supérieure à la plus grande valeur définie pour UDTrip,
U1Low et U2Low sur les entrées triphasées U1 et les entrées monophasées U2
conformément à la figure 14.
Le signal de tension différentielle START est défini.
3.
Diminuer lentement la tension de phase UL3 de l'appareil d'essai jusqu'à
réinitialisation du signal de démarrage START.
4.
Vérifier le seuil de blocage U2 en comparant le niveau de tension à
réinitialisation avec la valeur de blocage de minimum de tension U2Low.
Vérification des seuils de déclenchement et d'alarme de tension
différentielle
Procédure
1.
Alimenter le DEI conformément au bon schéma de raccordement dans la
figure 15.
1MRK 505 304-UFR -
Protection de jeu de barres REB670 2.0 CEI
Manuel de mise en service
