Relais de protection de ligne
Manuel de référence technique

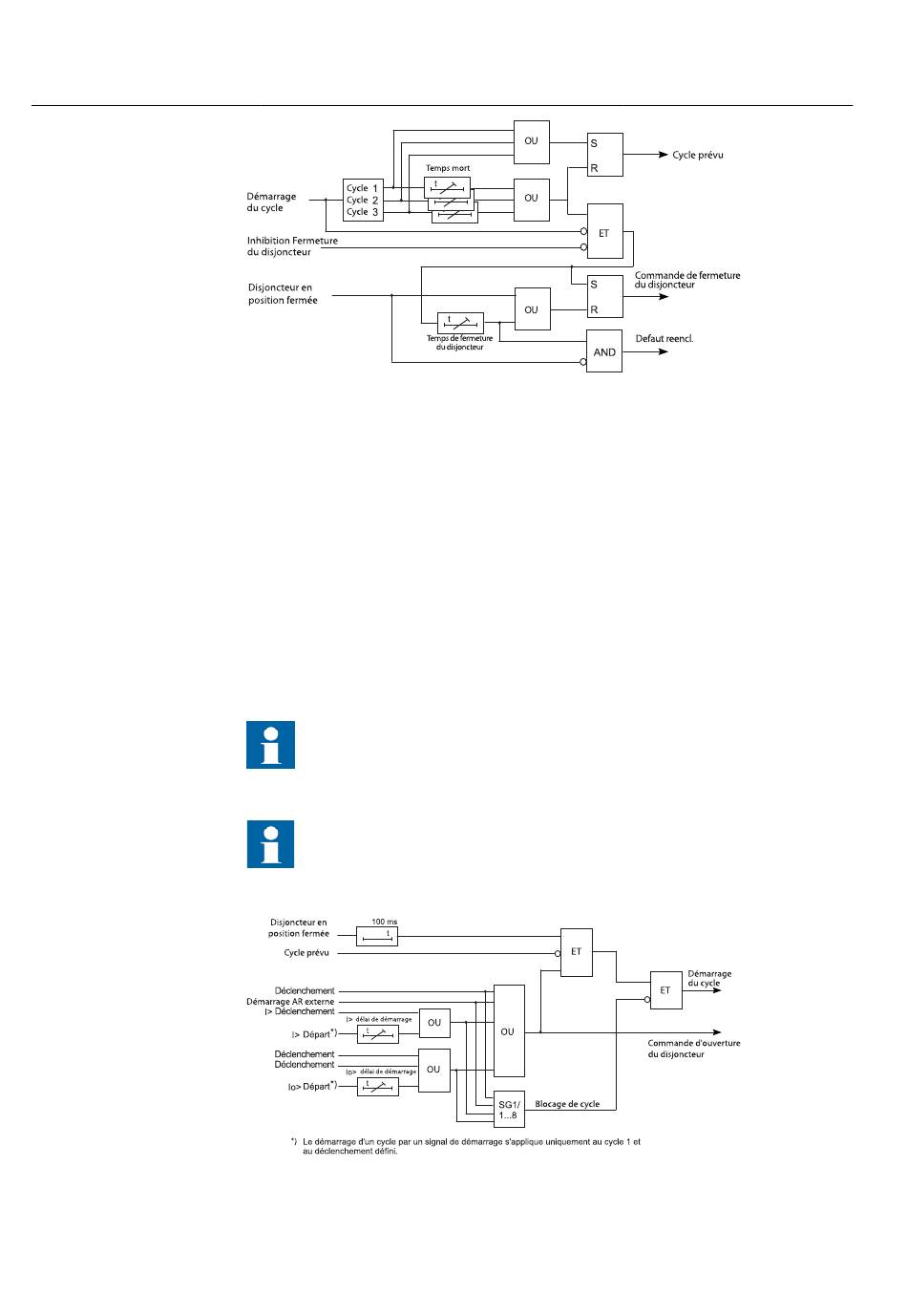

Fig. 5.1.4.8.-1 Schéma logique simplifié de cycle
Démarrage de cycle
La fonction AR peut être lancée par l'un des signaux suivants :
Signal de démarrage AR externe
*
Signal de démarrage des seuils I> et I
*
Signal de déclenchement provenant des seuils I>, I>>, I
*
Le signal de démarrage des seuils I> et I
de démarrage qui pourra être paramétré pour le seuil. Au retard d'usine de 300 s, le
signal de démarrage ne sera, en pratique, pas utilisé pour le démarrage du cycle. Le
lancement AR externe par le signal d'entrée numérique est sélectionné en SGB.
Le lancement du cycle par un signal de démarrage ne s'applique qu'au
cycle 1 et au déclenchement définitif.
La fonction AR enverra une commande d'ouverture au disjoncteur au
lancement du cycle par un signal de démarrage ou de déclenchement.
Fig. 5.1.4.8.-2 Schéma logique simplifié du démarrage du cycle
>
0
> et I
0
> lancera un cycle à l'expiration d'un délai
0
