Relais de protection de ligne
Manuel de référence technique

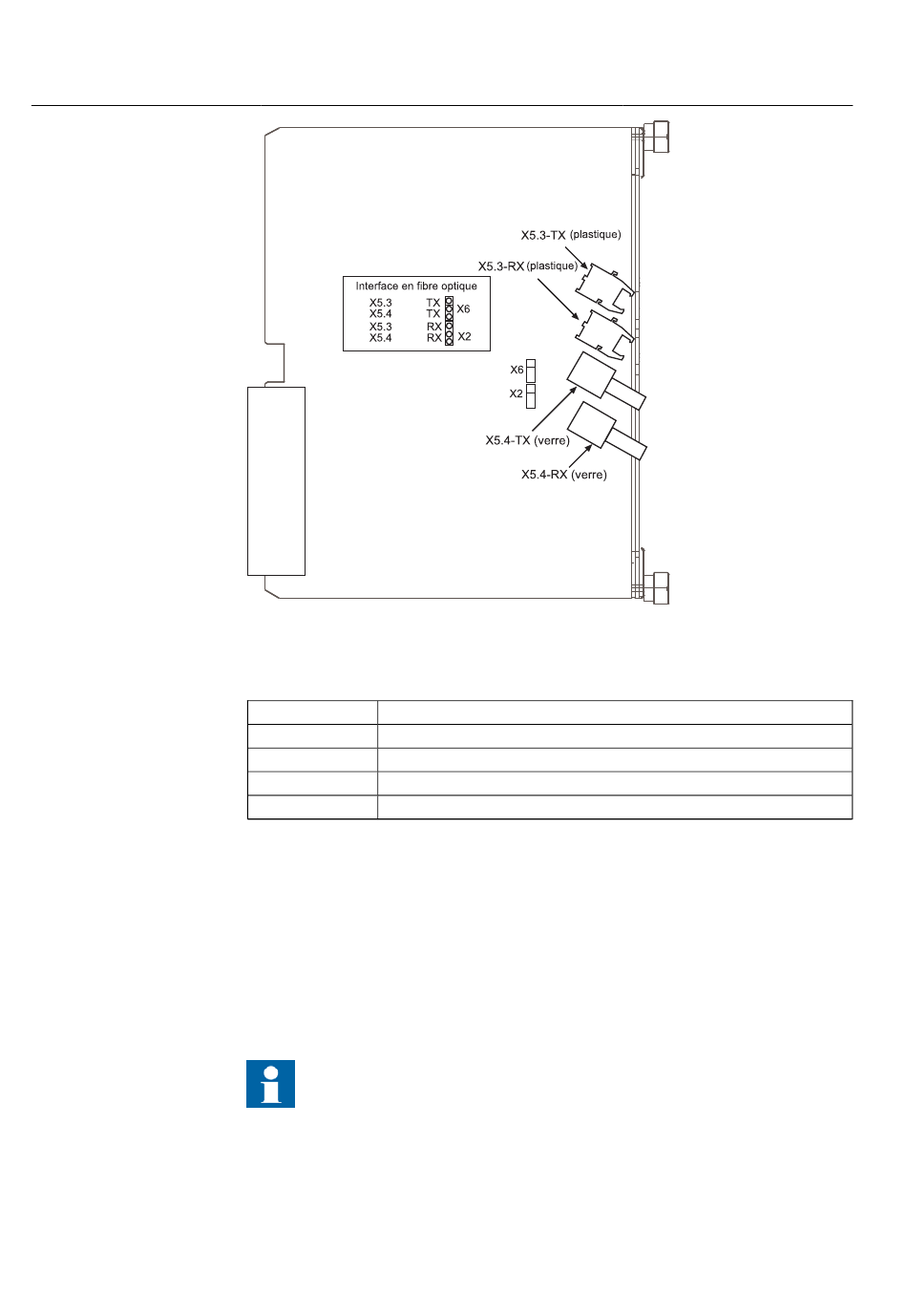

Fig. 5.2.3.-2 Emplacement des cavaliers sur le module de communication à fibre
optique plastique et verre
Tableau 5.2.3.-5 Connecteurs arrière pour fibre optique (plastique et verre)
Borne Fonction
X5.3-TX Émetteur pour fibre plastique
X5.3-RX Récepteur pour fibre plastique
X5.4-TX Émetteur pour fibre en verre
X5.4-RX Récepteur pour fibre plastique
Connexion RS-485 pour le module de communication DNP 3.0
Si le relais est fourni avec le module de communication DNP 3.0 optionnel, le câble
est connecté aux bornes X5.8/1-2 et X5.8/4-8. La fiche de connexion est à embase 8
broches et les bornes sont de type compression à vis.
Le module de communication DNP est conforme à la norme DNP et est conçu pour
être utilisé dans un raccord au bus en guirlande avec une communication 2 ou 4 fils,
semi-duplex, multi-points.
Le nombre de dispositifs (noeuds) maximum connectés au bus et pour
lesquels le relais est utilisé est de 32 ; la longueur maximum du bus est
de 1 200 mètres en conditions optimales et en vitesse de
communication lente.
