Carte Raid - Lenovo ThinkServer RD350 Guide D'utilisation Et De Maintenance Du Matériel

Description FRU
Carte PCIe*
Cordon d'alimentation*
Poignées de l'armoire
Carte de bus
Carte SD*
Module SD*
Carte mère
Ventilateur du système

Carte RAID

Cette rubrique fournit des informations destinées à localiser les connecteurs d'une carte RAID. Si votre
serveur est équipé d'une carte RAID, celle-ci est positionnée sur la carte adaptatrice de connexion 2.
Certains modèles de serveur sont fournis avec une carte RAID requise qui leur permet d'exploiter les
fonctions du RAID matériel SATA/SAS avancé. Pour plus d'informations, reportez-vous à la section
« Installation ou retrait d'une carte PCIe » à la page 85.
Remarque : Le coffret d'option de la carte RAID est conçu pour différents types de serveurs et peut
contenir des câbles qui ne sont pas nécessaires pour votre serveur.
Votre serveur prend en charge les cartes RAID suivantes :
• Lenovo ThinkServer RAID 500 PCIe Adapter (ci-après dénommée carte RAID 500)
• Lenovo ThinkServer RAID 520i PCIe Adapter (ci-après dénommée carte RAID 520i)
• Lenovo ThinkServer RAID 710 PCIe Adapter (ci-après dénommée carte RAID 710)
• Lenovo ThinkServer RAID 720i PCIe Adapter (ci-après dénommée carte RAID 720i)
ThinkServer RAID 500 Adapter

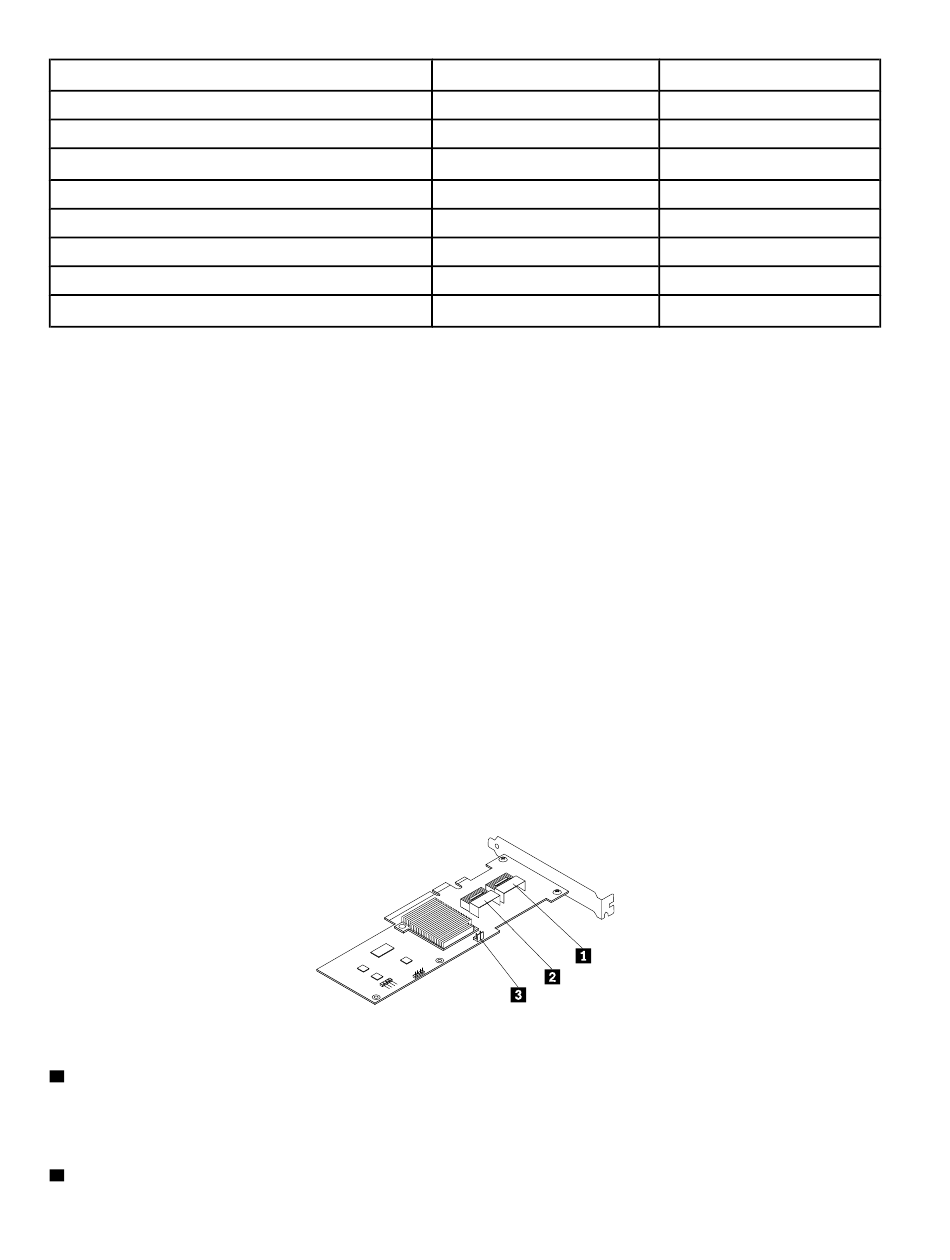

L'illustration suivante présente les connecteurs de la carte RAID 500.
Figure 9. ThinkServer RAID 500 Adapter
1 Connecteur 0
Permet de brancher un cordon d'interface mini-connecteur SAS aux ports mini SAS 0 à 3 sur le fond de
panier.
2 Connecteur 1
