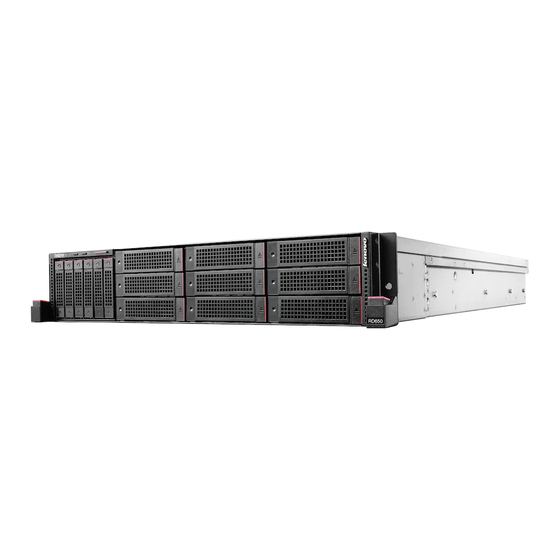

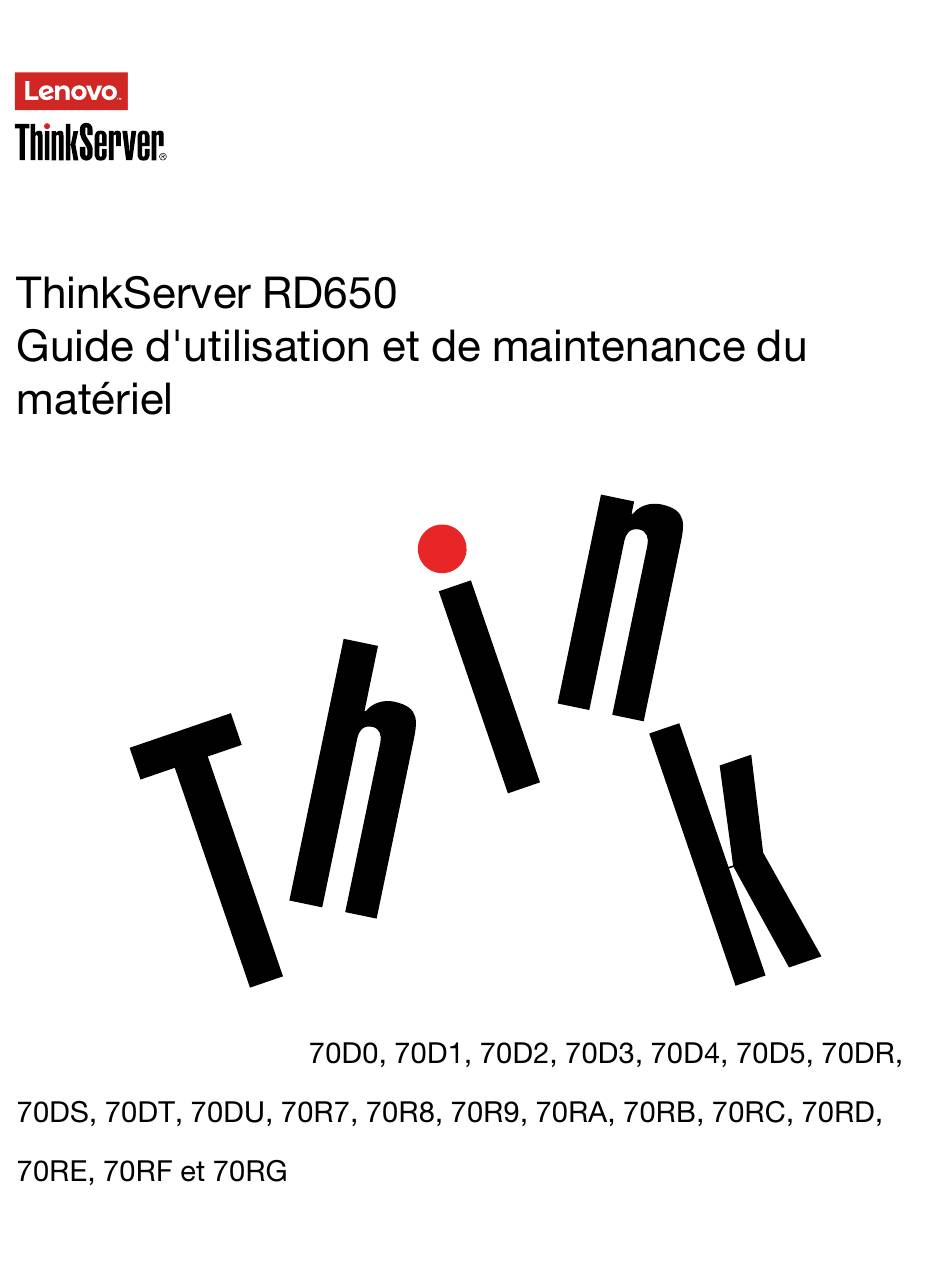

Page 1 Types de machines :...
Page 3: Table Des Matières
Table des matières À lire en premier : Consignes de sécurité....v Chapitre 4. Mise sous tension/hors tension du serveur ... 55 Chapitre 1.
Page 4 Chapitre 7. Dépannage et diagnostics....203 Chapitre 8. Assistance technique . . . 211 Annexe A. Informations réglementaires ... . . 215...
Page 5 Annexe C. Directive RoHS (Restriction of Hazardous Substances) ....223 Annexe B. Déclarations relatives au recyclage et aux DEEE ..219 Annexe D.
Page 7: À Lire En Premier : Consignes De Sécurité
Safety Information Safety Information Safety Information Safety Information Safety Information Safety Information Safety Informa on Safety Information Safety Information 製品をご使用になる前に、Lenovo Web サイトに掲載されているマルチリンガルの Safety Information (安全上の注意) を読んで理解してください。 제품을 사용하기 전에 Lenovo 웹 사이트의 다국어 Safety Information (안전 정보)를 주의 깊게 읽어보십시오.
Page 8 Safety Information Safety Information Safety Information Safety Information Safety Information Safety Information 在使用产品之前，请务必先阅读和了解 Lenovo Web 站点上的多语言 Safety Information《安全信息》。 Safety Information Safety Information Safety Information Safety Information Safety Information 使用本產品之前，請務必先閱讀及瞭解 Lenovo 網站上多國語言版本的Safety Information（安全資訊）。 Safety Information Safety Information Safety Informa on Lenovo...
Page 9 DANGER Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut présenter un danger. Pour éviter tout risque de choc électrique : Ne manipulez aucun câble et n'effectuez aucune opération d'installation, d'entretien ou de reconfiguration de ce produit au cours d'un orage. Branchez tous les cordons d'alimentation sur un socle de prise de courant correctement câblé...
Page 10 Consigne 3 ATTENTION : Si des produits laser (tels que des unités de CD, des unités de DVD, des appareils à fibres optiques ou des émetteurs) sont installés, lisez les informations suivantes : • Ne retirez pas les carters. En ouvrant le produit laser, vous vous exposez au rayonnement dangereux du laser.
Page 11 Consigne 6 ATTENTION : Si vous installez un guide-câble en option sur l'extrémité du cordon d'alimentation branchée sur l'unité, vous devez brancher l'autre extrémité du cordon d'alimentation sur une source d'alimentation facilement accessible au cas où elle devrait être débranchée. Consigne 7 ATTENTION : Si l'unité...
Page 12 Consigne 11 ATTENTION : L'étiquette suivante indique un risque de chaleur. Consigne 12 DANGER Surcharger un circuit de dérivation présente des risques d'incendie et de choc électrique dans certaines conditions. Pour éviter tout risque, assurez-vous que les caractéristiques électriques de votre système ne sont pas supérieures aux caractéristiques du courant de dérivation sur le site d'installation.
Page 13 Consigne 16 ATTENTION : Pour éviter tout risque de choc électrique : • Cet équipement doit être installé par un technicien qualifié sur un site à accès limité, conformément au code électrique national et à la dernière édition de la norme IEC 60950. •...
Page 14: Produits Non Évalués
Une pile au lithium-ion est fournie. Pour éviter tout risque d'explosion, ne la faites pas brûler. Pour remplacer la pile, utilisez uniquement une pile agréée par Lenovo. Pour le recyclage ou la mise au rebut, reportez-vous à la réglementation en vigueur.
Page 15: Obligations De Mise À La Terre
Obligations de mise à la terre xiii...
Page 17: Chapitre 1. Informations Générales
Chapitre 1. Informations générales Présentation Nom du produit Type de machine et modèle (MT-M) Numéro de série (S/N)
Page 18: Documentation Serveur
Date d'acquisition Documentation serveur Manuels imprimés Read Me First (Fichier readme) Une lette aux clients Rack Installation Instructions Remarque : Documents électroniques Safety Information Garantie Lenovo Lenovo Contrat de licence...
Page 19 Documentation Sécurité, garantie et support User Guide and Hardware Maintenance Manual Rack Installation Instructions ThinkServer System Manager User Guide Remarque : MegaRAID SAS Software User Guide...
Page 21: Chapitre 2. Feuille De Route Pour La Configuration Du Serveur
Chapitre 2. Feuille de route pour la configuration du serveur Rack Installation Instructions...
Page 23: Chapitre 3. Présentation Du Produit
Chapitre 3. Présentation du produit Package de serveur Fonctions Product Specifications Reference Microprocesseur Mémoire Bloc d'alimentation...
Page 24 Remarques : Ventilateurs système Unités internes Remarques :...
Page 25 Emplacements d'extension Fonctions d'entrée/sortie (E/S) Remarque : Sous-système vidéo Connectivité Ethernet...
Page 26 Fiabilité, disponibilité et facilité de maintenance Dispositifs de sécurité Remarque : Fonctions de base de gestion du système...
Page 27: Caractéristiques
ThinkServer System Manager User Guide Fonctions avancées de gestion du système ThinkServer System Manager User Guide Caractéristiques Dimensions...
Page 28 Poids Environnement Tableau 1. Caractéristiques des catégories A2, A3 et A4 de la norme ASHRAE ASHRAE catégorie A2 ASHRAE catégorie A3 ASHRAE catégorie A4...
Page 29 Tableau 1. Caractéristiques des catégories A2, A3 et A4 de la norme ASHRAE (suite) ASHRAE catégorie A2 ASHRAE catégorie A3 ASHRAE catégorie A4 Remarque : Remarques : Alimentation électrique Logiciel...
Page 30 Utilitaires de mise à jour du BIOS et du module TSM Lenovo Partner Pack for Microsoft System Center Configurations Management Lenovo Partner Pack for Microsoft System Center Operations Management Lenovo Partner Pack for VMware vCenter Lenovo ThinkServer Deployment Manager...
Page 31: Lenovo Thinkserver Diagnostics
Boot Manager ➙ Launch TDM Platform Update Application Next Browse Flash Remarque : Lenovo ThinkServer Diagnostics...
Page 32 Lenovo ThinkServer Diagnostics Outil de mise à jour de la plate-forme Lenovo ThinkServer basée sur le système d'exploitation. Lenovo ThinkServer Power Planner Lenovo ThinkServer System Manager Lenovo ThinkServer System Manager Premium Lenovo XClarity Essentials OneCLI...
Page 33 Lenovo XClarity Energy Manager Lenovo XClarity Administrator Emplacements Etiquette indiquant le type de machine, le modèle et le numéro de série Remarque :...
Page 34 Figure 1. Etiquette sur les modèles de serveur équipés de baies d'unité 3,5 pouces Figure 2. Etiquette sur les modèles de serveur équipés de baies d'unité 2,5 pouces...
Page 35: Vue Avant Du Serveur
Figure 3. Etiquette sur les modèles de serveur équipés de baies d'unité 2,5/3,5 pouces Vue avant du serveur Remarque : Vue avant des modèles de serveur équipés d'unités 3,5 pouces Figure 4. Vue avant des modèles de serveur équipés d'unités 3,5 pouces Poignées de l'armoire...
Page 36: Vue Avant Des Modèles De Serveur Équipés D'unités 2,5 Pouces
Rack Installation Instructions Panneau frontal Baies d'unité 3,5 pouces (0–11) Vue avant des modèles de serveur équipés d'unités 2,5 pouces Figure 5. Vue avant des modèles de serveur équipés d'unités 2,5 pouces Poignées de l'armoire Rack Installation Instructions Panneau frontal Etiquette amovible Baies d'unité...
Page 37: Vue Frontale Des Modèles De Serveur Équipés D'unités 2,5 Et 3,5 Pouces
Remarque : Vue frontale des modèles de serveur équipés d'unités 2,5 et 3,5 pouces Figure 6. Vue frontale des modèles de serveur équipés d'unités 2,5 et 3,5 pouces Poignées de l'armoire Rack Installation Instructions Baies d'unité 2,5 pouces (0–5) Baies d'unité 3,5 pouces (6–14) Remarque : Panneau frontal Etiquette amovible...
Page 38 Vue frontale des modèles de serveur équipés d'une unité de disque optique Slim Figure 7. Vue frontale des modèles de serveur équipés d'une unité de disque optique Slim Poignées de l'armoire Rack Installation Instructions Panneau frontal Etiquette amovible Baies d'unité 2,5 pouces (0–15) Unité...
Page 39: Vue Frontale Des Modèles De Serveur Équipés D'une Unité De Bande Interne
Vue frontale des modèles de serveur équipés d'une unité de bande interne Figure 8. Vue frontale des modèles de serveur équipés d'une unité de bande interne Poignées de l'armoire Rack Installation Instructions Panneau frontal Etiquette amovible Unité de bande interne Unité...
Page 40: Panneau Frontal
Panneau frontal Figure 9. Panneau frontal des modèles de serveur équipés de baies d'unité 2,5 pouces Figure 10. Panneau frontal des modèles de serveur équipés de baies d'unité 3,5 pouces Figure 11. Panneau frontal des modèles de serveur équipés de baies d'unité 2,5/3,5 pouces Voyant d'état du réseau Etat du réseau Couleur...
Page 41 Etat du Couleur Description Action réseau Remarque : Bouton d'alimentation avec voyant d'état de l'alimentation...
Page 42: Vue Arrière Du Serveur
Etat du réseau Couleur Description Bouton ID du système avec voyant ID Etat du réseau Couleur Description Connecteurs USB 2.0 du panneau frontal (2) Connecteur VGA Vue arrière du serveur Figure 12. Vue arrière du serveur...
Page 43 Bloc d'alimentation 2 (disponible sur certains modèles) Bloc d'alimentation 1 3 4 7 Largeur de bus Dimensions de carte prises en Largeur compatible Emplacement charge physique de bus Largeur de bus Dimensions de carte prises en Largeur compatible Emplacement physique charge de bus 8 9 10...
Page 44 Remarque : Logement pour carte AnyFabric Connecteur VGA Connecteurs USB 3.0 (2) Baies d'unité 2,5 pouces (2) Connecteur Ethernet pour la gestion du système (RJ-45) Figure 13. Voyants d'état Ethernet Voyant d'état du Couleur Etat du réseau Description connecteur Ethernet Voyant d'ID du système...
Page 45: Composants Du Serveur
Etat du réseau Couleur Description Composants du serveur Remarque : Figure 14. Composants des modèles de serveur équipés d'une unité de bande interne et d'une unité de disque optique Slim...
Page 46 Remarques : Description FRU CRU optionnelle CRU en libre service...
Page 47 Description FRU CRU optionnelle CRU en libre service...
Page 48: Carte Raid
Description FRU CRU optionnelle CRU en libre service carte RAID Remarque : Lenovo ThinkServer RAID 110i AnyRAID Adapter Figure 15. Lenovo ThinkServer RAID 110i AnyRAID Adapter Connecteur SATA 0–3...
Page 49 Connecteur SATA 4–7 Lenovo ThinkServer RAID 510i AnyRAID Adapter Figure 16. Lenovo ThinkServer RAID 510i AnyRAID Adapter Connecteur PCI-E 0 Connecteur PCI-E 1 Connecteur pour clé de mise à niveau RAID Lenovo ThinkServer RAID 720i AnyRAID Adapter Figure 17. ThinkServer RAID 720i AnyRAID Adapter...
Page 50 Connecteur du ThinkServer RAID Super Capacitor Module Connecteur PCI-E 0 Connecteur PCI-E 1 ThinkServer RAID 720ix AnyRAID Adapter Figure 18. ThinkServer RAID 720ix AnyRAID Adapter Connecteur SATA Connecteur du ThinkServer RAID Super Capacitor Module Connecteur PCI-E 0...
Page 51 Connecteur PCI-E 1 Lenovo ThinkServer RAID 520i PCIe RAID Adapter Figure 19. Lenovo ThinkServer RAID 520i PCIe RAID Adapter Connecteur mini SAS 0 Connecteur mini SAS 1 Connecteur J3 Lenovo ThinkServer RAID 720i PCIe RAID Adapter...
Page 52: Carte Intermédiaire Pcie Et Carte Du Convertisseur Pcie
Figure 20. Lenovo ThinkServer RAID 720i PCIe RAID Adapter Connecteur mini SAS 0 Connecteur mini SAS 1 Connecteur du module flash Thunderbolt Carte intermédiaire PCIe et carte du convertisseur PCIe Remarque : Carte intermédiaire PCIe et carte du convertisseur PCIe...
Page 53: Fond De Panier
Carte intermédiaire PCIe Carte du convertisseur PCIe Connecteur PCIe Connecteur PCIe 2 Connecteur PCIe 1 Fond de panier...
Page 54 Configuration de fond de panier et d'unité Type d'unité Remarques : Quantité de fonds de Taille de baie d'unité Quantité de baies d'unité Type d'unité panier...
Page 55: Fond De Panier Pour Douze Unités 3,5 Pouces Au Plus
Fond de panier pour douze unités 3,5 pouces au plus Figure 21. Vue avant Figure 22. Vue arrière Logements 0 à 11 Connecteur d'alimentation 10 broches 0 Connecteur d'alimentation 10 broches 1 Logement pour carte AnyRAID 0 Logement pour carte AnyRAID 1 Fond de panier pour neuf unités 3,5 pouces au plus Figure 23.
Page 56 Figure 24. Vue arrière Emplacement 0 – emplacement 8 9 10 Logements pour carte intermédiaire Connecteur d'alimentation 10 broches 0 Connecteur d'alimentation 10 broches 1 Logement pour carte AnyRAID 0 Logement pour carte AnyRAID 1 15 16 Emplacements de carte du convertisseur PCIe Fond de panier pour seize unités au plus de 2,5 pouces (ne prenant pas en charge AnyBay) 0 1 2 3...
Page 57: Fond De Panier Pour Seize Unités Au Plus De 2,5 Pouces (Prenant En Charge Anybay)
Figure 26. Vue arrière Emplacement 0 – emplacement 15 Connecteur d'alimentation 10 broches 0 Logement pour carte AnyRAID 0 Fond de panier pour seize unités au plus de 2,5 pouces (prenant en charge AnyBay) 0 1 2 3 4 5 6 7 10 11 13 14 Figure 27.
Page 58 Connecteur d'alimentation 10 broches 1 Connecteur d'alimentation 10 broches 0 Logement pour carte AnyRAID 0 19 20 Emplacements de carte du convertisseur PCIe Fonds de panier pour jusqu'à huit unités 2,5 pouces (avec logement de carte AnyRAID) 0 1 2 3 4 5 6 7 Figure 29.
Page 59 Fond de panier pour huit unités 2,5 pouces au plus (avec connecteurs mini-SAS) Figure 31. Vue avant Figure 32. Vue arrière Logement 0 – logement 7 Connecteur d'alimentation 10 broches 8 10 Connecteurs mini-SAS Fond de panier pour six unités 2,5 pouces au plus 0 1 2 3 Figure 33.
Page 60: Fond De Panier Arrière Pour Deux Unités 2,5 Pouces Au Plus
Figure 34. Vue arrière Emplacement 0 – emplacement 1 Emplacement 2 – emplacement 5 Logement pour carte intermédiaire 1 Logement pour carte intermédiaire 0 Fond de panier arrière pour deux unités 2,5 pouces au plus Figure 35. Vue avant Figure 36. Vue arrière Emplacement 0 Emplacement 1 Connecteur de signaux à...
Page 61: Composants De La Carte Mère
Connecteur d'alimentation 4 broches Connecteur d'interface de fond de panier arrière Composants de la carte mère 1 2 3 4 21 20 Figure 37. Composants de la carte mère...
Page 62 Connecteur SATA 1 (ports 4-7) Connecteur SATA 0 (ports 0-3) Connecteur AnyRAID 0-1 Connecteur du panneau frontal 2 Connecteur du panneau frontal 1 Batterie à pile cellulaire Connecteur SATA (disque optique) Connecteur AnyFabric Connecteur pour clé de mise à niveau RAID Connecteur du module SD Logement pour carte adaptatrice de connexion 1 Logement pour carte PCIe 4...
Page 63 Logement pour carte PCIe 7 Logement pour carte PCIe 8 Connecteur TPM Connecteur TSM Premium Connecteur d'interface de fond de panier arrière Logement pour carte adaptatrice de connexion 2 Connecteur d'alimentation de fond de panier arrière Connecteur d'alimentation de fond de panier avant Connecteur du commutateur de détection d'intrusion Connecteur du module de port série Connecteur du tableau de distribution...
Page 64: Cavaliers Et Commutateurs De La Carte Mère
Connecteur de microprocesseur 1 Cavaliers et commutateurs de la carte mère Figure 38. Cavaliers et commutateurs de la carte mère Attention : Cavalier des paramètres par défaut du BIOS...
Page 65 Remarque : Cavalier d'effacement du mot de passe Remarque :...
Page 66: Voyants D'erreur Des Ventilateurs Système
Commutateur de récupération du BIOS Remarque : Logement du capuchon du cavalier Voyants d'erreur des ventilateurs système...
Page 67: Voyants D'état Des Unités Remplaçables À Chaud
Figure 39. Voyants d'erreur des ventilateurs système Figure 40. Observation des voyants d'erreur des ventilateurs système à partir du dessus des ventilateurs système. Voyants d'état des unités remplaçables à chaud Figure 41. Voyants d'état des unités remplaçables à chaud...
Page 68: Voyants D'état Du Bloc D'alimentation
Voyant d'activité Voyant d'état de Description de l'unité l'unité Unconfigured Bad Remarque : Unconfigured Bad Unconfigured Good Offline Online ThinkServer MegaRAID SAS Software Voyants d'état du bloc d'alimentation Figure 42. Voyants d'état du bloc d'alimentation voyant Etat du réseau Description Action...
Page 69: Branchement Des Câbles
voyant Etat du réseau Description Action Branchement des câbles...
Page 71: Chapitre 4. Mise Sous Tension/Hors Tension Du Serveur
Chapitre 4. Mise sous tension/hors tension du serveur Mise sous tension du serveur Mise hors tension du serveur ATTENTION : L'interrupteur de contrôle d'alimentation du périphérique et le bouton d'alimentation du bloc d'alimentation ne coupent pas le courant électrique alimentant le périphérique. En outre, le système peut être équipé...
Page 72 Remarques :...
Page 73: Chapitre 5. Configuration Du Serveur
Chapitre 5. Configuration du serveur Utilisation de Setup Utility Démarrage de Setup Utility Affichage des informations dans Setup Utility Interface du programme Setup Utility Remarques :...
Page 74: Menu System Information
Menu System Information System Information System Information Menu Advanced Settings Advanced Settings Advanced Settings Remarques : Enabled Disabled Advanced Settings Processor Settings Memory Settings Advanced Power Settings PCI/PCIE Settings SATA Settings USB Settings...
Page 75: Menu Boot Manager
Serial Settings Wakeup Settings Miscellaneous Settings Menu System Security System Security Remarques : Enabled Disabled System Security Administrator Password User Password Secure Boot TPM/TCM Menu TSM Settings TSM Settings TSM Settings TSM Network Settings User Account Settings Menu Boot Manager Boot Manager Boot Sequence Boot Manager...
Page 76: Définition Des Date Et Heure Du Système
Menu Save & Exit Save & Exit Save & Exit Save & Exit Save Changes and Reset Discard Changes and Exit Load Optimized Defaults Save as User Defaults Restore User Defaults Pure UEFI OS Optimized Defaults Définition des date et heure du système System Information System Date System Time...
Page 77 Remarque : Remarques concernant les mots de passe Remarques : Définition, modification et suppression d'un mot de passe System Security Administrator Password User Password Remarque :...
Page 78: Sélection D'une Unité D'amorçage
Sélection d'une unité d'amorçage Remarque : Remarque : Boot Sequence Boot Manager Boot Option #1 Boot Option #5 Configuration de la fonction TPM System Security TPM Settings ➙ TPM Support TPM Support Enabled TPM Security Feature TPM Security Feature Activate TPM Support Disabled TPM Support...
Page 79: Définition D'un Connecteur Ethernet Pour La Gestion Du Système
Définition d'un connecteur Ethernet pour la gestion du système TSM Network Settings ➙ TSM NIC Selection TSM Settings Dedicated Port Shared AnyFabric Port Sortie du programme Setup Utility Save & Exit ➙ Save Changes and Reset Save & Exit ➙ Discard Changes and Exit Save &...
Page 80: Récupération En Cas D'échec D'une Mise À Jour Du Bios
Récupération en cas d'échec d'une mise à jour du BIOS Remarque : Utilisation de la fonction de récupération automatique Utilisation du cavalier de récupération du BIOS Remarque :...
Page 81: Configuration Du Raid
Configuration du RAID A propos du RAID RAID 0 RAID 1 RAID 5...
Page 82 RAID 6 RAID 10 RAID 50 Remarque : RAID 60 MegaRAID SAS Software User Guide...
Page 83: Configuration Du Raid À L'aide Du Programme Lenovo Thinkserver Deployment Manager
Configuration du RAID à l'aide du programme Lenovo ThinkServer Deployment Manager Configuration du RAID matériel SATA ou SAS avancé Remarque : Boot Manager ➙ Adapters and UEFI Drivers MegaRAID SAS Software User Guide...
Page 84: Mise À Jour Du Microprogramme
Mise à jour du microprogramme...
Page 85: Chapitre 6. Remplacement D'options Matérielles
Chapitre 6. Remplacement d'options matérielles Instructions Précautions...
Page 86 Manipulation des composants sensibles à l'électricité statique Attention : Consignes relatives à la fiabilité du système...
Page 87: Intervention À L'intérieur D'un Serveur Sous Tension
Intervention à l'intérieur d'un serveur sous tension Attention : Retrait du serveur de l'armoire ou extension du serveur à partir de l'armoire Rack Installation Instructions Rack Installation Instructions...
Page 88: Retrait Du Carter Du Serveur
Retrait du carter du serveur Attention : Remarque : Figure 43. Déverrouillage du dispositif de verrouillage du carter Remarque :...
Page 89: Installation, Retrait Ou Remplacement De Matériel
Attention : Figure 44. Retrait du carter du serveur Attention : Installation, retrait ou remplacement de matériel Remarques : Attention :...
Page 90: Retrait Et Réinstallation Des Poignées De L'armoire
Retrait et réinstallation des poignées de l'armoire Attention : Remarque : Figure 45. Retrait des poignées de l'armoire Figure 46. Installation des poignées de l'armoire Retrait et réinstallation de la chemise de refroidissement Attention :...
Page 91 Figure 47. Retrait de la chemise de refroidissement Remarque :...
Page 92: Installation Ou Remplacement D'un Ventilateur Système
Figure 48. Installation de la chemise de refroidissement Attention : Etape suivante Installation ou remplacement d'un ventilateur système Attention : ATTENTION : Pièces en mouvement dangereuses. N'approchez pas vos doigts ou toute autre partie du corps de l'appareil.
Page 93 Remarque : Remarque : Figure 49. Retrait du ventilateur factice Figure 50. Retrait du ventilateur système...
Page 94: Retrait Et Réinstallation Du Boîtier De Ventilateur Système
Figure 51. Installation du ventilateur système Etape suivante Retrait et réinstallation du boîtier de ventilateur système Attention : Remarque :...
Page 95 Figure 52. Retrait du boîtier de ventilateur système Figure 53. Installation du boîtier de ventilateur système...
Page 96: Installation Ou Retrait D'un Module De Mémoire
Figure 54. Fixation du boîtier de ventilateur système Etape suivante Installation ou retrait d'un module de mémoire Remarque : Règles pour l'installation d'un module de mémoire Remarques :...
Page 97 CPU1 DIMMC1 CPU1 DIMMC2 CPU1 DIMMC3 CPU1 DIMMD1 CPU1 DIMMD2 CPU1 DIMMD3 CPU2 DIMMC1 CPU1 DIMMB3 CPU2 DIMMC2 CPU1 DIMMB2 CPU2 DIMMC3 CPU1 DIMMB1 CPU2 DIMMD1 CPU1 DIMMA3 CPU2 DIMMD2 CPU1 DIMMA2 CPU2 DIMMD3 CPU1 DIMMA1 CPU2 DIMMB3 CPU2 DIMMB2 CPU2 DIMMB1 CPU2 DIMMA3 CPU2 DIMMA2...
Page 98 Tableau 2. Règles d'installation du module de mémoire pour des serveurs avec un microprocesseur (suite) CPU1 DIMM Tableau 3. Règles d'installation du module de mémoire pour des serveurs avec deux microprocesseurs CPU1 DIMM CPU2 DIMM A1 A2 A3 B1 B2 B3 C1 C2 C3 D1 D2 D3 A1 A2 A3 B1 B2 B3 C1 C2 C3 D1 D2 D3 Ordre d'installation du module de mémoire en mode indépendant Remarques : Tableau 4.
Page 99 Tableau 5. Ordre d'installation du module de mémoire en mode indépendant pour des serveurs équipés de deux microprocesseurs CPU1 DIMM CPU2 DIMM Ordre d'installation du module de mémoire en mode miroir Remarques : Tableau 6. Ordre d'installation du module de mémoire en mode miroir pour des serveurs avec un microprocesseur CPU1 DIMM Tableau 7.
Page 100 Tableau 8. Ordre d'installation du module de mémoire en mode réserve pour des serveurs équipés d'un microprocesseur CPU1 DIMM Tableau 9. Ordre d'installation du module de mémoire en mode réserve pour des serveurs équipés de deux microprocesseurs CPU1 DIMM CPU2 DIMM Ordre d'installation du module de mémoire en mode synchrone Remarques : Tableau 10.
Page 101: Installation D'un Module De Mémoire
Installation d'un module de mémoire Attention : Remarques : Figure 56. Ouverture des pattes de retenue de l'emplacement pour mémoire Remarque :...
Page 102: Retrait D'un Module De Mémoire
Remarque : Figure 57. Installation d'un module de mémoire Etape suivante Retrait d'un module de mémoire Attention : Remarque :...
Page 103: Remplacement De La Carte Adaptatrice De Connexion
Figure 58. Retrait d'un module de mémoire Etape suivante Remplacement de la carte adaptatrice de connexion Attention : Remarque :...
Page 104 Figure 59. Retrait de la carte adaptatrice de connexion hors du boîtier Figure 60. Retrait de la carte adaptatrice de connexion...
Page 105 Figure 61. Installation de la carte adaptatrice de connexion Figure 62. Installation des vis pour fixer la carte adaptatrice de connexion...
Page 106 Remarque : Figure 63. Installation de la carte adaptatrice de connexion...
Page 107: Installation Ou Retrait D'une Carte Pcie
Figure 64. Serrage de la vis Etape suivante Installation ou retrait d'une carte PCIe Remarque : Installation d'une carte PCIe...
Page 108 Ajustement du support de fixation de la carte Attention : Remarque : Figure 65. Retrait des vis pour ajuster le support de fixation de la carte...
Page 109 Figure 66. Fixation du support de fixation de carte pour les cartes PCIe de 176,4 mm Figure 67. Fixation du support de fixation de carte pour les cartes PCIe ayant une longueur comprise entre 185 et 220 mm Installation d'une carte PCIe sur la carte adaptatrice de connexion Attention :...
Page 110 Remarque : Figure 68. Apposer ou ôter un autocollant...
Page 111 Remarque : Figure 69. Retrait du support de logement pour carte PCIe Remarque :...
Page 112 Figure 70. Retrait du support de carte PCIe Remarque : Figure 71. Installation de la carte PCIe...
Page 113 Figure 72. Pivotement du loquet de la carte en position fermée Etape suivante Installation d'une carte PCIe sur la carte mère Attention : Remarques :...
Page 114 Figure 73. Ouverture du loquet de la carte PCIe Remarque : Figure 74. Retrait du support de logement pour carte PCIe Remarque : Remarque :...
Page 115 Figure 75. Retrait du support pleine hauteur Figure 76. Installation du support extra-plat...
Page 116: Retrait D'une Carte Pcie
Figure 77. Installation de la carte PCIe Figure 78. Pivotement du loquet de la carte en position fermée Etape suivante Retrait d'une carte PCIe...
Page 117 Retrait d'une carte PCIe de la carte adaptatrice de connexion Attention : Remarques : Figure 79. Pivotement du loquet de la carte en position ouverte...
Page 118 Remarque : Figure 80. Retrait de la carte PCIe Etape suivante Retrait d'une carte PCIe de la carte mère Attention : Remarques :...
Page 119: Remplacement De La Carte Anyraid Ou De La Carte Du Convertisseur Pcie
Remarque : Figure 81. Retrait de la carte PCIe Etape suivante Remplacement de la carte AnyRAID ou de la carte du convertisseur PCIe Attention : Remarques :...
Page 120 Attention : Remarque : Figure 82. Retrait de la carte AnyRAID ou de la carte du convertisseur PCIe Remarque :...
Page 121: Installation Ou Retrait Du Module De Mémoire Thunderbolt
Figure 83. Installation de la carte AnyRAID ou de la carte du convertisseur PCIe Figure 84. Serrage des vis Etape suivante Installation ou retrait du module de mémoire Thunderbolt...
Page 122: Installation Du Module Tmm
Remarque : Installation du module TMM Attention : Remarques : Remarque :...
Page 123 Figure 85. Installation du module TMM Etape suivante Retrait du module TMM Attention : Remarque : Remarque :...
Page 124: Installation Ou Retrait De La Clé Lenovo Thinkserver Raid 110I Upgrade Key
Figure 86. Retrait du module TMM Etape suivante Installation ou retrait de la clé Lenovo ThinkServer RAID 110i upgrade Installation de la clé RAID 110i Attention : Remarque : Attention :...
Page 125 Remarque : Figure 87. Installation de la clé RAID 110i Etape suivante Retrait de la clé RAID 110i Attention : Remarques : Attention :...
Page 126 Remarque : Figure 88. Retrait de la clé RAID 110i Etape suivante Installation ou retrait de la clé Lenovo ThinkServer RAID 510i/520i upgrade key...
Page 127 Remarque : Installation de la clé de mise à niveau RAID Attention : Remarque : Remarque : Remarque : Figure 89. Installation de la clé de mise à niveau RAID 510i...
Page 128 Etape suivante MegaRAID SAS Software User Guide Retrait de la clé de mise à niveau RAID Attention : Remarques : Remarque :...
Page 129: Installation Ou Retrait Du Module De Port Série
Figure 90. Retrait de la clé RAID 510i Etape suivante MegaRAID SAS Software User Guide Installation ou retrait du module de port série Installation du module de port série Attention : Remarque :...
Page 130: Retrait Du Module De Port Série
Figure 91. Retrait du support de logement Figure 92. Installation du module de port série Etape suivante Retrait du module de port série Attention :...
Page 131: Installation Ou Retrait Du Module Optique
Remarque : Figure 93. Retrait du module de port série Etape suivante Installation ou retrait du module optique Remarque :...
Page 132: Installation Du Module Optique
Installation du module optique Attention : Remarques : Figure 94. Installation du module optique...
Page 133: Retrait Du Module Optique
Figure 95. Pivotement de la poignée du module optique en position fermée Etape suivante Retrait du module optique Attention : Remarque :...
Page 134: Installation Ou Retrait Du Module Secure Digital (Sd)
Figure 96. Pivotement de la poignée du module optique en position ouverte Figure 97. Retrait du module optique Etape suivante Installation ou retrait du module Secure Digital (SD)
Page 135 Installation du module SD Attention : Remarques : Remarque :...
Page 136 Figure 98. Installation du module SD Etape suivante Retrait du module SD Attention : Remarques : Remarque :...
Page 137: Installation Ou Retrait Du Module Thinkserver System Manager Premium
Figure 99. Retrait du module SD Etape suivante Installation ou retrait du module ThinkServer System Manager Premium Installation du module TSM Premium Attention : Remarques :...
Page 138 Remarque : Figure 100. Installation du module TSM Premium Etape suivante ThinkServer System Manager User Guide Retrait du module TSM Premium Attention : Remarques :...
Page 139: Installation Ou Retrait Du Thinkserver Trusted Platform Module
Figure 101. Retrait du module TSM Premium Etape suivante Installation ou retrait du ThinkServer Trusted Platform Module Installation du module TPM Attention : Remarques :...
Page 140 Remarque : Figure 102. Installation du module TPM Etape suivante Retrait du module TPM Attention : Remarques :...
Page 141: Installation Ou Retrait Du Module De Stockage
Remarque : Figure 103. Retrait du module TPM Etape suivante Installation ou retrait du module de stockage M.2 Installation du module de stockage M.2 Attention :...
Page 142 Remarques : Remarque : Figure 104. Installation de l'unité de stockage M.2...
Page 143 Figure 105. Installation du module de stockage M.2 Etape suivante Retrait du module de stockage M.2 Attention : Remarques :...
Page 144: Installation Ou Retrait De La Carte Anyfabric
Remarque : Figure 106. Retrait du module de stockage M.2 Figure 107. Retrait de l'unité de stockage M.2 Etape suivante Installation ou retrait de la carte AnyFabric Remarque :...
Page 145: Installation De La Carte Anyfabric
Installation de la carte AnyFabric Attention : Remarques : Figure 108. Retrait du blindage de protection de la baie de la carte AnyFabric Remarque :...
Page 146 Figure 109. Installation de la carte AnyFabric Etape suivante Retrait de la carte AnyFabric Attention : Remarque : Remarque :...
Page 147: Installation Ou Remplacement D'un Bloc D'alimentation De Secours Remplaçable À Chaud
Figure 110. Retrait de la carte AnyFabric Etape suivante Installation ou remplacement d'un bloc d'alimentation de secours remplaçable à chaud Attention : ATTENTION : Pièces en mouvement dangereuses. N'approchez pas vos doigts ou toute autre partie du corps de l'appareil. ATTENTION : Ne retirez jamais le cache d'un bloc d'alimentation ou d'un autre composant portant l'étiquette suivante.
Page 148 Les composants portant cette étiquette contiennent une tension, un courant électrique et des niveaux d'énergie dangereux. Aucune pièce ne peut être remplacée à l'intérieur de ces composants. Si vous pensez qu'un de ces composants présente un incident, contactez un technicien de maintenance. Remarques : Figure 111.
Page 149: Installation Ou Remplacement Du Dissipateur Thermique
Figure 112. Retrait d'un bloc d'alimentation Figure 113. Installation d'un bloc d'alimentation Etape suivante Installation ou remplacement du dissipateur thermique Attention :...
Page 150 ATTENTION : Le dissipateur thermique peut être très chaud. Mettez le serveur hors tension et patientez plusieurs minutes pour le laisser refroidir avant de retirer le carter. Remarque : Remarque :...
Page 151 Figure 114. Retrait des vis de fixation du dissipateur thermique Remarques :...
Page 152: Installation Ou Remplacement Du Microprocesseur
Figure 115. Installation des vis de fixation du dissipateur thermique Etape suivante Installation ou remplacement du microprocesseur Installation du deuxième microprocesseur Attention : ATTENTION : Mettez le serveur hors tension et patientez plusieurs minutes pour le laisser refroidir avant de retirer le carter.
Page 153 Remarque : Figure 116. Ouverture des poignées du système de retenue du microprocesseur Remarque :...
Page 154 Figure 117. Ouverture du système de retenue du microprocesseur Figure 118. Ne touchez pas les broches. Remarque :...
Page 155 Figure 119. Installation du microprocesseur Remarque : Figure 120. Retrait du couvercle du connecteur du microprocesseur Remarque :...
Page 156: Remplacement Du Microprocesseur
Figure 121. Fixation du microprocesseur dans le connecteur Etape suivante Remplacement du microprocesseur Attention : ATTENTION : Le dissipateur thermique et le microprocesseur peuvent être très chauds. Mettez le serveur hors tension et patientez plusieurs minutes pour le laisser refroidir avant de retirer le carter. Remarques :...
Page 157 Remarque : Figure 122. Ouverture des poignées du système de retenue du microprocesseur Figure 123. Ouverture du système de retenue du microprocesseur Remarques :...
Page 158 Figure 124. Retrait du microprocesseur Figure 125. Ne touchez pas les broches. Remarque :...
Page 159 Figure 126. Installation du microprocesseur Remarque : Figure 127. Fixation du microprocesseur dans le connecteur Remarques :...
Page 160: Installation Ou Retrait Du Thinkserver Raid Super Capacitor Module
Figure 128. Application de la pâte thermoconductrice sur le dessus du microprocesseur Etape suivante Installation ou retrait du ThinkServer RAID Super Capacitor Module Attention : Installation du ThinkServer RAID Super Capacitor Module Attention : Remarques :...
Page 161 Figure 129. Installation du ThinkServer RAID Super Capacitor Module dans la chemise de refroidissement Etape suivante Retrait du ThinkServer RAID Super Capacitor Module Attention : Remarque :...
Page 162: Installation Ou Remplacement D'une Unité Remplaçable À Chaud
Figure 130. Retrait du ThinkServer RAID Super Capacitor Module de la chemise de refroidissement Etape suivante Installation ou remplacement d'une unité remplaçable à chaud Attention : Attention : Remarques :...
Page 163 Figure 131. Ouverture de la poignée d'un plateau factice...
Page 164 Figure 132. Ouverture de la poignée d'une unité Figure 133. Retrait de l'unité Figure 134. Retrait du plateau factice Remarque :...
Page 165: Installation Ou Remplacement D'une Unité Remplaçable Facilement
Figure 135. Installation de l'unité Etape suivante Installation ou remplacement d'une unité remplaçable facilement Attention : Attention :...
Page 166 Remarques : Figure 136. Ouverture de la poignée de l'unité remplaçable facilement ou du plateau factice...
Page 167 Figure 137. Retrait de l'unité remplaçable facilement ou du plateau factice Figure 138. Retrait de l'unité du plateau d'unité Figure 139. Installation de l'unité sur le plateau d'unité...
Page 168: Installation D'une Unité 2,5 Pouces Dans Une Baie D'unité 3,5 Pouces
Figure 140. Installation de l'unité remplaçable facilement Etape suivante Installation d'une unité 2,5 pouces dans une baie d'unité 3,5 pouces Attention : Remarque : Figure 141. Ouverture de la poignée du plateau factice...
Page 169 Figure 142. Retrait du plateau factice Remarque : Figure 143. Placement de l'unité 2,5 pouces dans l'adaptateur de disque Figure 144. Serrage des vis pour fixer l'unité sur l'adaptateur de disque...
Page 170: Installation Ou Retrait Du Fond De Panier Arrière/Boîtier
Figure 145. Installation des vis de fixation de l'adaptateur de disque et de l'unité dans le support Figure 146. Installation du support d'unité Etape suivante Installation ou retrait du fond de panier arrière/boîtier...
Page 171: Installation Du Fond De Panier Arrière/Boîtier
Installation du fond de panier arrière/boîtier Attention : Remarques : Figure 147. Retrait du blindage de protection de la baie du fond de panier arrière/boîtier...
Page 172: Retrait Du Fond De Panier Arrière/Boîtier
Figure 148. Installation du fond de panier arrière/boîtier Etape suivante Retrait du fond de panier arrière/boîtier Attention : Remarque :...
Page 173: Remplacement Du Fond De Panier
Figure 149. Retrait du fond de panier arrière/boîtier Etape suivante Remplacement du fond de panier Remarque :...
Page 174: Remplacement Du Fond De Panier Avant
Remplacement du fond de panier avant Attention : Remarque : Figure 150. Dégagement du fond de panier avant...
Page 175 Figure 151. Retrait du fond de panier avant Remarque : Figure 152. Installation du fond de panier avant Etape suivante...
Page 176: Remplacement Du Fond De Panier Avant Pouvant Accueillir Jusqu'à Six Unités 2,5 Pouces
Remplacement du fond de panier avant pouvant accueillir jusqu'à six unités 2,5 pouces Attention : Remarque : Figure 153. Retrait du boîtier avant d'unités de disque dur Remarque :...
Page 177 Figure 154. Retrait des cartes Interposer Figure 155. Retrait du fond de panier Remarque :...
Page 178 Figure 156. Installation du nouveau fond de panier dans le boîtier avant d'unités de disque dur Figure 157. Installation des vis pour fixer le nouveau fond de panier...
Page 179 Figure 158. Installation des cartes Interposer Figure 159. Installation des vis de fixation des cartes Interposer...
Page 180: Remplacement Du Fond De Panier Arrière
Figure 160. Installation du boîtier avant d'unités de disque dur Figure 161. Installation des vis de fixation du boîtier avant d'unités de disque dur Etape suivante Remplacement du fond de panier arrière Attention :...
Page 181 Figure 162. Retrait du fond de panier arrière Remarque : Figure 163. Installation du fond de panier arrière...
Page 182: Remplacement De La Carte Mère Du Panneau Frontal
Etape suivante Remplacement de la carte mère du panneau frontal Remarques : Remplacement de la carte mère du panneau frontal pour les modèles de serveur équipés de baies d'unité 2,5 pouces Attention :...
Page 183 Figure 164. Retrait de la carte mère du panneau frontal Remarque : Figure 165. Installation de la carte mère du panneau frontal Etape suivante...
Page 184 Remplacement de la carte mère du panneau frontal pour les modèles de serveur équipés de baies d'unité 3,5 pouces Attention : Figure 166. Dégagement de la carte mère du panneau frontal de la position sécurisée...
Page 185 Figure 167. Retrait de la carte mère du panneau frontal Remarque : Figure 168. Installation de la carte mère du panneau frontal Figure 169. Fixation de la carte mère du panneau frontal...
Page 186: Remplacement Du Module Vga Et Usb Frontal
Etape suivante Remplacement de la carte mère du panneau frontal pour les modèles de serveur équipés de baies d'unité 2,5 pouces et 3,5 pouces Remplacement du module VGA et USB frontal Attention : Remarque :...
Page 187 Figure 170. Retrait du module VGA et USB frontal Figure 171. Installation du module VGA et USB frontal Etape suivante...
Page 188: Installation Ou Retrait Du Commutateur De Détection D'intrusion
Installation ou retrait du commutateur de détection d'intrusion Installation du commutateur de détection d'intrusion Attention : Remarque : Figure 172. Montage du commutateur de détection d'intrusion avec le support...
Page 189: Retrait Du Commutateur De Détection D'intrusion
Figure 173. Installation du commutateur de détection d'intrusion Etape suivante Retrait du commutateur de détection d'intrusion Attention : Remarques :...
Page 190: Installation Ou Remplacement De L'unité De Disque Optique
Figure 174. Retrait du commutateur de détection d'intrusion Etape suivante Installation ou remplacement de l'unité de disque optique Remarque : Attention : ATTENTION : Si des produits laser (tels que des unités de CD, des unités de DVD, des appareils à fibres optiques ou des émetteurs) sont installés, lisez les informations suivantes : •...
Page 191: Retrait De La Partition De L'unité
DANGER Certains produits à laser contiennent une diode à laser intégrée de classe 3A ou 3B. Prenez connaissance des informations suivantes : Rayonnement laser lorsque la souris est démontée. Evitez toute exposition directe au rayon laser. Evitez de regarder fixement le faisceau ou de l'observer à l'aide d'instruments optiques. Retrait de la partition de l'unité...
Page 192: Installation De L'unité De Disque Optique
Figure 176. Retrait des trois vis Figure 177. Retrait de la partition de l'unité Etape suivante Installation de l'unité de disque optique Attention :...
Page 193 Remarques : Figure 178. Retrait des partitions de l'unité...
Page 194 Figure 179. Installation du boîtier de disques optiques ou du boîtier d'unités de bande dans le boîtier Figure 180. Installation des vis de fixation du boîtier de disques optiques ou du boîtier d'unités de bande Remarque : Figure 181. Retrait du disque optique factice...
Page 195 Figure 182. Installation de l'unité de disque optique Figure 183. Branchement du connecteur d'une extrémité du cordon sur l'arrière du disque optique...
Page 196: Remplacement Du Disque Optique
Etape suivante Remplacement du disque optique Attention : Remarques : Remarque :...
Page 197 Figure 184. Retrait de l'unité de disque optique Figure 185. Installation de l'unité de disque optique Figure 186. Branchement du connecteur sur l'arrière du disque optique Etape suivante...
Page 198: Installation Ou Remplacement De L'unité De Bande
Installation ou remplacement de l'unité de bande Remarque : Attention : Installation de l'unité de bande Attention : Remarques : Figure 187. Retrait des partitions de l'unité...
Page 199 Figure 188. Installation de l'unité de bande dans la baie d'unité de bande...
Page 200 Figure 189. Installation des vis de fixation de l'unité de bande au boîtier d'unités de bande Figure 190. Installation du boîtier d'unités de bande avec l'unité de bande dans le boîtier...
Page 201 Figure 191. Installation des cinq vis de fixation du boîtier d'unités de bande au boîtier Figure 192. Branchement du connecteur d'une extrémité du cordon sur l'arrière de l'unité de bande Etape suivante...
Page 202: Remplacement De L'unité De Bande
Remplacement de l'unité de bande Attention : Remarques : Figure 193. Retrait du boîtier d'unités de bande...
Page 203: Remplacement De La Batterie À Pile Cellulaire
Figure 194. Retrait de l'unité de bande Etape suivante Remplacement de la batterie à pile cellulaire Attention :...
Page 204 DANGER Danger d'explosion en cas de remplacement incorrect de la pile. Remplacez la pile cellulaire au lithium usagée par une pile de type identique ou de type équivalent selon les recommandations du fabricant. La pile contient du lithium et peut exploser en cas de mauvaise utilisation, de mauvaise manipulation ou de mise au rebut inappropriée.
Page 205: Connexion D'une Unité De Bande Externe
Figure 195. Retirer la batterie à pile cellulaire Figure 196. Installer la batterie à pile cellulaire Etape suivante Connexion d'une unité de bande externe Attention : Remarques :...
Page 206: Pour Les Techniciens De Maintenance Uniquement : Remplacement De La Carte Mère
Figure 197. Connexion de l'unité de bande externe Pour les techniciens de maintenance uniquement : remplacement de la carte mère Attention : ATTENTION : Pièces en mouvement dangereuses. N'approchez pas vos doigts ou toute autre partie du corps de l'appareil. ATTENTION : Les dissipateurs thermiques et les microprocesseurs peuvent être très chauds.
Page 207 Remarque : Figure 198. Retrait de la carte mère...
Page 208 Figure 199. Installation de la carte mère Remarque : Remarques :...
Page 209 Figure 200. Application de la pâte thermoconductrice sur le dessus du microprocesseur Remarque : Figure 201. Fixation du système de retenue du microprocesseur...
Page 210: Pour Les Techniciens De Maintenance Uniquement : Remplacement Du Tableau De Distribution
Figure 202. Installation du couvercle du connecteur du microprocesseur Etape suivante Pour les techniciens de maintenance uniquement : remplacement du tableau de distribution Attention : ATTENTION : Pièces en mouvement dangereuses. N'approchez pas vos doigts ou toute autre partie du corps de l'appareil.
Page 211 Remarque : Remarques :...
Page 212 Figure 203. Dégagement de la carte mère du tableau de distribution Figure 204. Retrait du tableau de distribution...
Page 213 Figure 205. Installation du tableau de distribution Remarque : Figure 206. Installation de la vis de fixation du tableau de distribution Remarque :...
Page 214: Fin Du Remplacement De Composants
Figure 207. Connexion de la carte mère au nouveau tableau de distribution Etape suivante Fin du remplacement de composants Réinstallation du carter du serveur et branchement des câbles Attention : Attention : Remarque :...
Page 215 Figure 208. Cheminement des câbles...
Page 216 Figure 209. Installation du carter du serveur Figure 210. Fermeture complète du carter du serveur Attention :...
Page 217 Remarque : Mise à jour de la configuration du serveur...
Page 219: Chapitre 7. Dépannage Et Diagnostics
Chapitre 7. Dépannage et diagnostics Procédure de dépannage Affichage des voyants d'état et de diagnostic...
Page 220 Affichage du journal des événements du système ThinkServer System Manager User Guide Tableaux de base d'identification et de dépannage Incidents liés au programme Lenovo ThinkServer Deployment Manager Remarque : Action Symptôme Incidents liés à l'unité de disque optique...
Page 221 Remarques :...
Page 222: Incidents Liés À L'unité De Stockage
Symptôme Action Incidents liés à l'unité de stockage...
Page 223: Incidents Liés Aux Modules De Mémoire
Remarques : Symptôme Action Incidents liés aux modules de mémoire...
Page 224: Incidents Liés Au Clavier, À La Souris Et Au Périphérique Usb
Remarques : Action Symptôme Incidents liés au clavier, à la souris et au périphérique USB...
Page 225 Symptôme Action...
Page 227: Chapitre 8. Assistance Technique
Chapitre 8. Assistance technique Sources d'informations Utilisation de la documentation Site Web ThinkServer Site Web du support Lenovo...
Page 228: Aide Et Service
Aide et service Avant d'appeler Demande d'assistance Détermination des incidents Réparation matérielle Gestion de modification technique...
Page 229 Utilisation d'autres services Warranty Achat de services supplémentaires...
Page 231: Annexe A. Informations Réglementaires
Annexe A. Informations réglementaires Avis de classification pour l'exportation Avis sur les émissions radioélectriques Recommandation de la Federal Communications Commission (FCC) [Etats-Unis] Avis de conformité d'Industrie Canada Avis d'agrément (Royaume-Uni) Directive de l'Union européenne relative à la conformité électromagnétique...
Page 232 Avertissement : Avis de conformité à la réglementation pour la classe A (Allemagne) Deutschsprachiger EU Hinweis: Hinweis für Geräte der Klasse A EU Richtlinie zur Elektromagnetischen Verträglichkeit Deutschland: Einhaltung des Gesetzes über die elektromagnetische Verträglichkeit von Betriebsmitteln Zulassungsbescheinigung laut dem Deutschen Gesetz über die elektromagnetische Verträglichkeit von Betriebsmitteln, EMVG vom 20.
Page 233: Japon - Avis De Conformité Vcci Pour La Classe A
Avis de conformité de l'intégrité de l'interférence électromagnétique (EMI) pour la classe A en Russie Avis de conformité à la règlementation pour la classe A (Taïwan) Taïwan - Informations de maintenance pour les produits Lenovo Japon - Avis de conformité VCCI pour la classe A...
Page 234 Déclaration relative à la consommation électrique en conformité à la directive EITA sur les phénomènes harmoniques (Japon) Avis de conformité à la directive JEITA sur les phénomènes harmoniques pour les produits dont l'intensité est inférieure ou égale à 20 A par phase Marque de conformité...
Page 235: Annexe B. Déclarations Relatives Au Recyclage Et Aux Deee
Annexe B. Déclarations relatives au recyclage et aux DEEE Informations DEEE importantes Informations sur les DEEE pour la Hongrie...
Page 236: Informations Sur Le Recyclage Pour Le Japon
Informations sur le recyclage pour le Japon Collecting and recycling a disused Lenovo computer or monitor Disposing of Lenovo computer components Disposing of disused lithium batteries from Lenovo computers Informations sur le recyclage pour le Brésil Declarações de Reciclagem no Brasil Descarte de um Produto Lenovo Fora de Uso Informations sur le recyclage des piles et batteries pour Taïwan...
Page 237: Informations Sur Le Recyclage Des Piles Et Batteries Pour L'union Européenne
Informations sur le recyclage des piles et batteries pour l'Union européenne Remarque : Mise au rebut des batteries au lithium et des blocs de batterie des produits Lenovo Mise au rebut des blocs de batterie des produits Lenovo...
Page 238 Informations sur le recyclage des piles et batteries pour les Etats-Unis et le Canada Dispositions relatives aux batteries contenant du perchlorate...
Page 239: Annexe C. Directive Rohs (Restriction Of Hazardous Substances)
Annexe C. Directive RoHS (Restriction of Hazardous Substances) Directive RoHS pour l'Union européenne Directive RoHS pour la Turquie Directive RoHS pour l'Ukraine Directive RoHS pour l'Inde...
Page 240: Directive Rohs Pour La Chine
Directive RoHS pour la Chine...
Page 241: Déclaration Bsmi Rohs Pour Taïwan
Déclaration BSMI RoHS pour Taïwan...
Page 243: Annexe D. Déclarations Supplémentaires
Annexe D. Déclarations supplémentaires Remarques importantes Contamination particulaire Attention :...
Page 244: Directive Allemande Concernant La Luminosité
Tableau 12. Limites pour les particules et les gaz Contaminant Limites Method of Testing General Ventilation Air-Cleaning Devices for Removal Efficiency by Particle Size Environmental conditions for process measurement and control systems: Airborne contaminants Directive allemande concernant la luminosité...
Page 245: Annexe E. Informations Sur Les Modèles Energy Star
Annexe E. Informations sur les modèles ENERGY STAR...
Page 247: Annexe F. Notices
Annexe F. Notices Lenovo (United States), Inc. 1009 Think Place - Building One Morrisville, NC 27560 U.S.A. Attention: Lenovo Director of Licensing...
Page 248 Marques...
Page 249 Index...

Lenovo ThinkServer RD650 Guide D'utilisation Et De Maintenance Du Matériel

Chapitre 1. Informations Générales

Chapitre 2. Feuille de Route pour la Configuration du Serveur

Chapitre 3. Présentation du Produit

Chapitre 4. Mise Sous Tension/Hors Tension du Serveur

Chapitre 5. Configuration du Serveur

Chapitre 6. Remplacement D'options Matérielles

Chapitre 7. Dépannage et Diagnostics

Chapitre 8. Assistance Technique

Annexe A. Informations Réglementaires

Annexe B. Déclarations Relatives au Recyclage et aux DEEE

Annexe C. Directive Rohs (Restriction of Hazardous Substances)

Annexe D. Déclarations Supplémentaires

Annexe E. Informations Sur les Modèles ENERGY STAR

Annexe F. Notices

Liens rapides

Manuels Connexes pour Lenovo ThinkServer RD650

Sommaire des Matières pour Lenovo ThinkServer RD650

Ce manuel est également adapté pour:

Table des Matières
